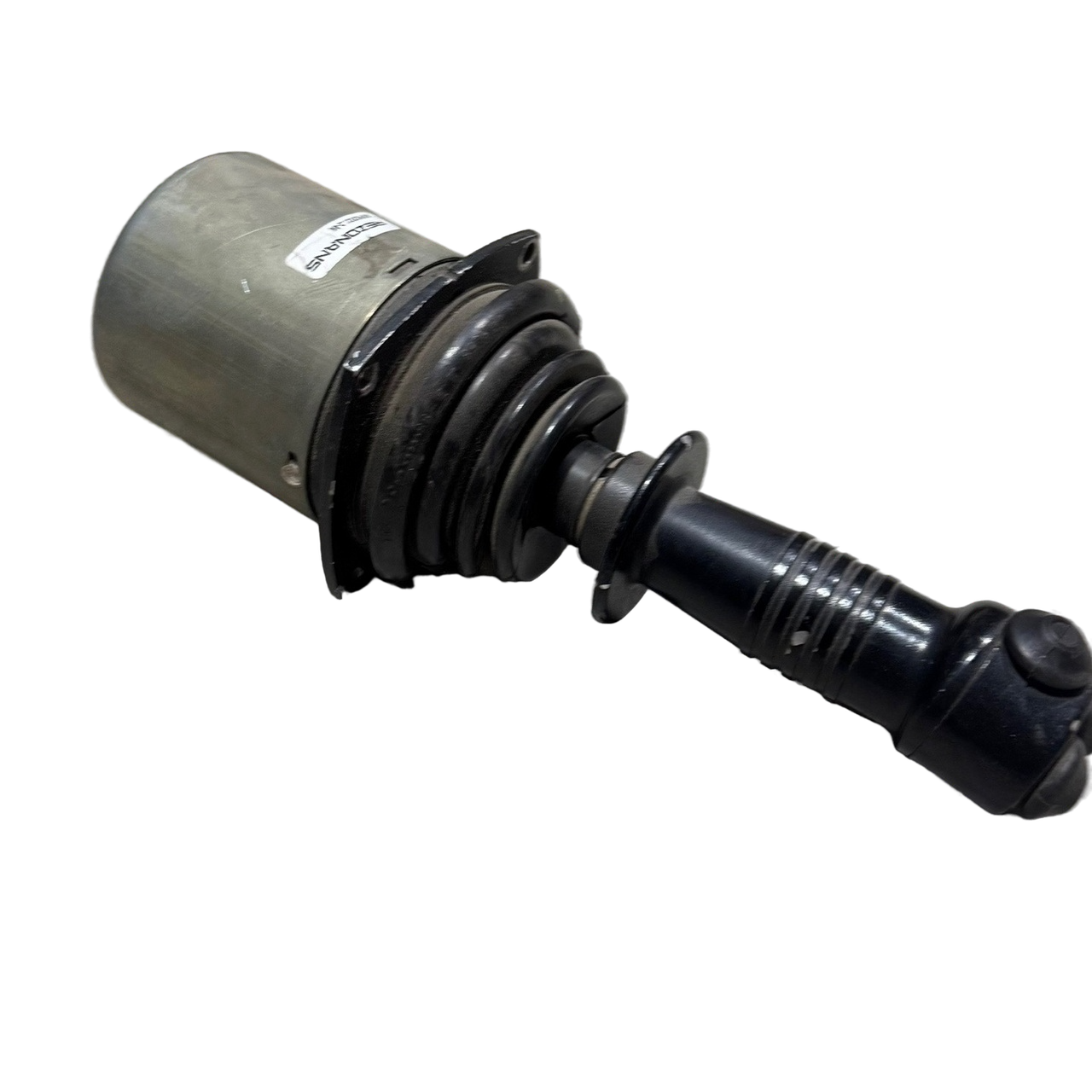

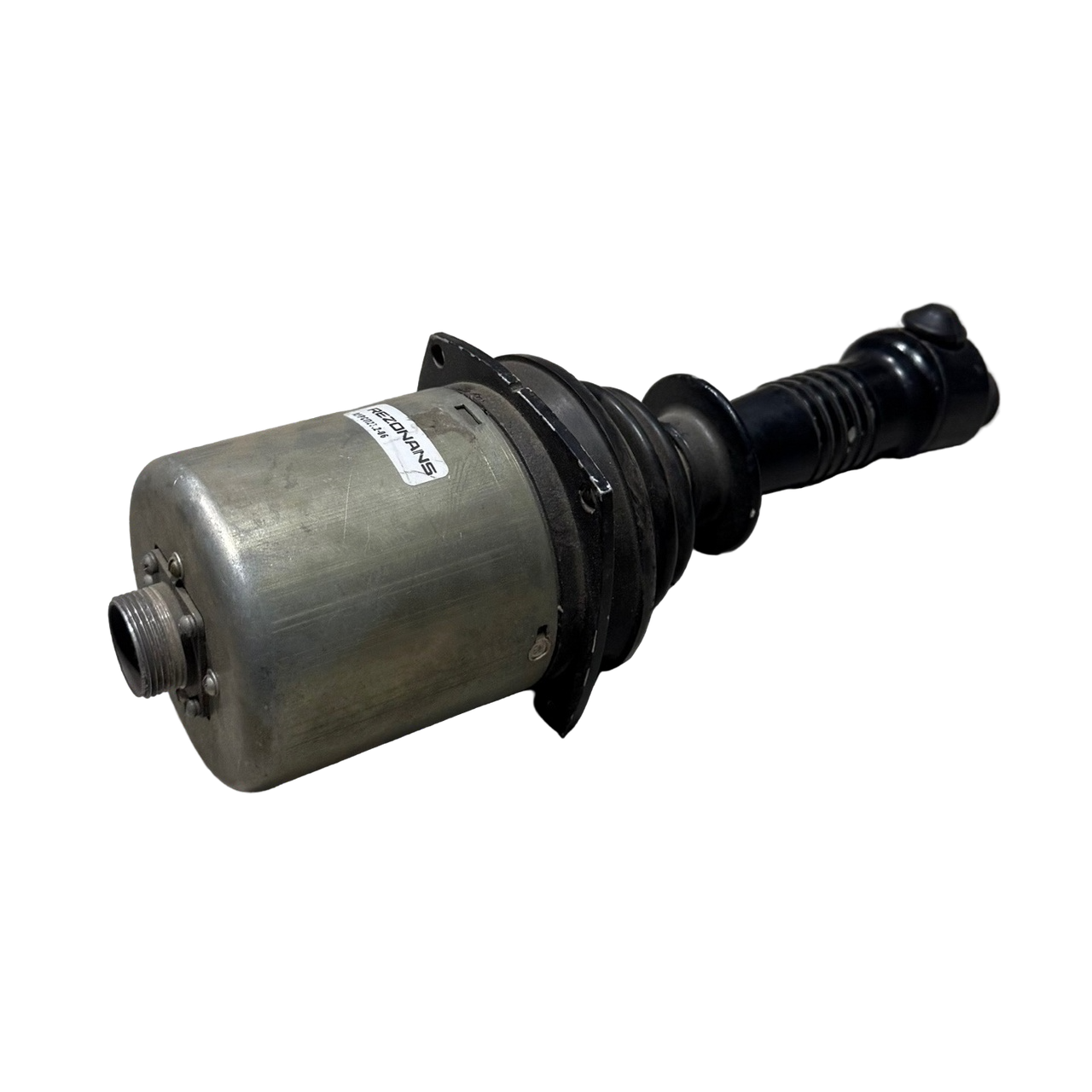

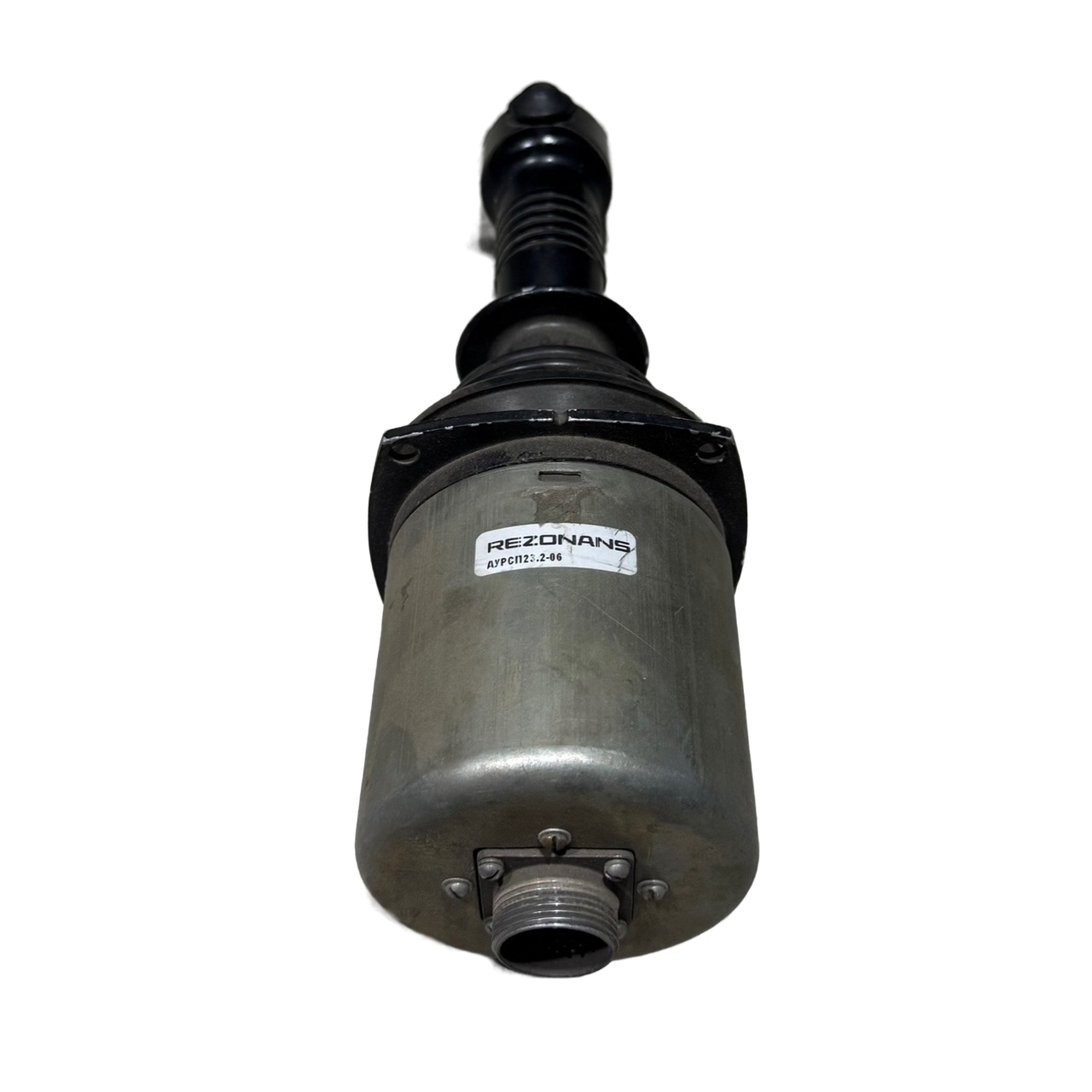

Аппарат управления гидрораспределителем АУРСП 23.2
Аппарат управления АУРСП23.2 используется для дистанционного пропорционального и дискретного электроуправления электромагнитами гидрораспределителей.
Аппарат управления гидрораспределителем АУРСП изготовлен в виде единого функционально и конструктивно законченного блока, содержащего электронную схему и рукоятку-манипулятор.
Принцип работы:
Устройство обеспечивает формирование сигналов управления пропорциональными электромагнитами в зависимости от угла отклонения рукоятки, а также формирование трех дискретных сигналов управления электромагнитами при нажатии на кнопки, расположенные в верхней части рукоятки.
Электронная схема АУРСП содержит бесконтактные датчики положения рукоятки, микропроцессорную информационно-измерительную схему, источник вторичного электропитания и силовые электронные ключи-регуляторы тока.
Аппарат управления АУРСП подключается непосредственно к электромагнитам гидрораспределителя автокрана. Между выходами аппарата управления и электромагнитами допускается возможность включение концевых выключателей и контактов реле.
Особенности устройства:
- совмещение рукоятки-манипулятора и электронного блока;
- подключение непосредственно к электромагнитам гидравлического распределителя;
- возможность настройки уровня и формы выходного сигнала без специализированных стендов;
- цифровой интерфейс для интеграции в автоматизированную систему управления.
Применяемость:
Автокран Мотовилиха КС-5579.2, КС-5579.3, КС-5579.21, КС-5579.22, КС-5477, КС-5771, МКА-25 и гусеничные автокраны ДЭК-251, ДЭК-321, ДЭК-361, ДЭК-631.
