Барабан в сборе КС-45717.26.110 для автокрана Ивановец
Барабаны подъемно-транспортных механизмов крановой спецтехники созданы по схожему принципу:
- Габаритная катушка с нарезкой для обмотки грузового троса.
- Торцы катушек у разной техники могут отличаться , и в основном есть хотя бы одна реборда, которая изготовлена с барабанным корпусом. С этого торца расположен другой, консольный торец, который опирается на кронштейн с ушком, В нем и находятся подшипник и барабанная вращающаяся ось

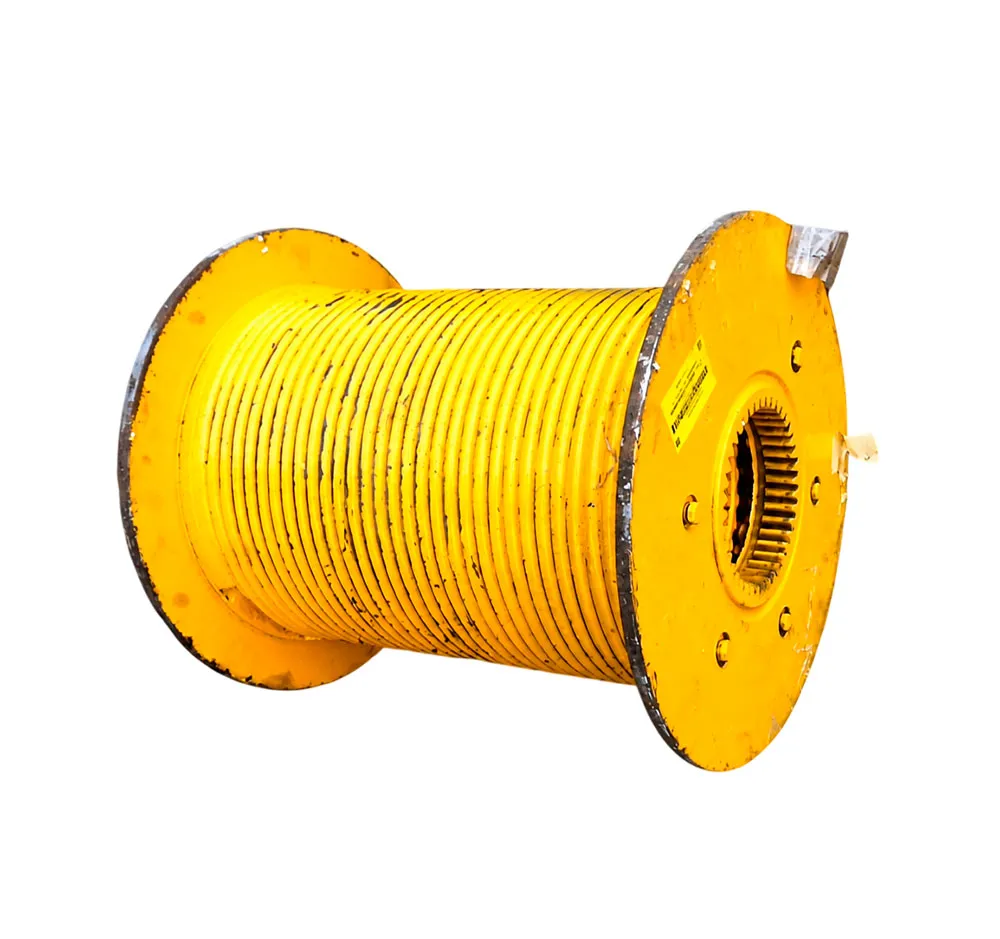

Барабан КС-45717.26.110 включает тело цилиндрической формы с углублениями под трос и пары ребордов. В барабанной полости с этого торца в углубление закрепляется ответная область для нужной полумуфты с зубьями и подшипник. Недлинная сама по себе ось со ступенями кручения барабана размещается с торца консоли, сопрягается с подшипником роликового типа с двумя рядами 3610, ушком кронштейна опоры и парой заглушек, защищающих этот подшипник.
Состав механизма:
- болты,
- шайбы,
- штифты,
- подшипники,
- колечко с пружиной,
- половинчатая муфту с зубьями
- барабан и его ось.
