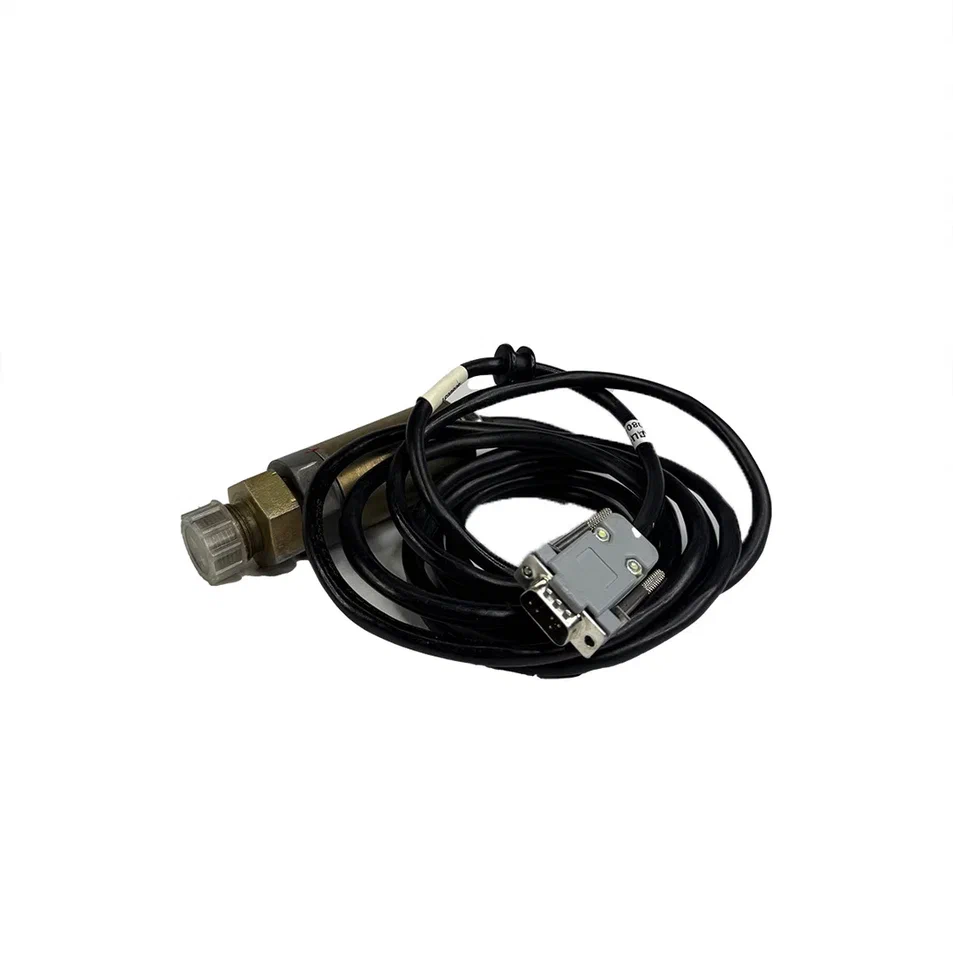

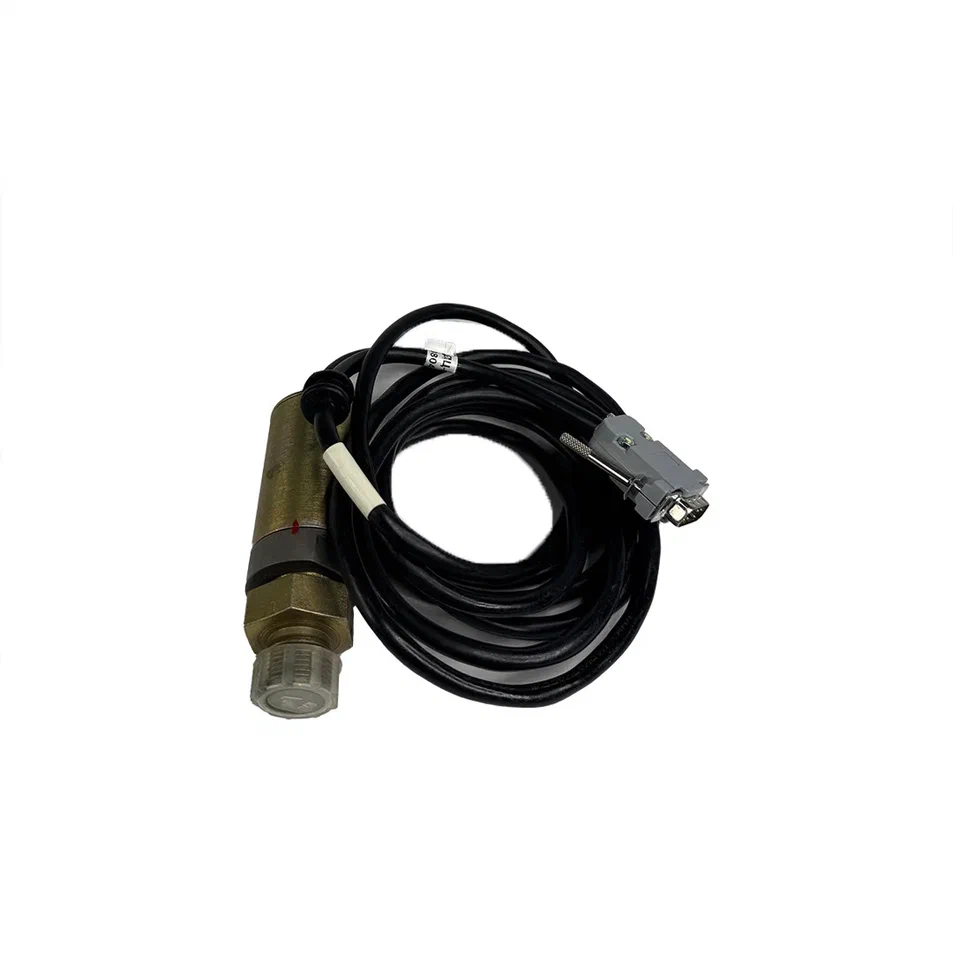

Датчик давления ДДЦ-01
Датчик давления ДДЦ-01 (заводской номер ЛГФИ.404176.019-01 или НПКУ.404176.019-01) — это устройство для непрерывного измерения давления жидкостей в гидравлических системах спецтехники. Он преобразует измеренное значение в стандартизированный цифровой сигнал для передачи на контроллеры, бортовые компьютеры или системы ограничения грузоподъёмности (ОНК) автокранов.
Принцип работы:
Датчик предназначен для измерения давления в поршневой и штоковой полостях гидроцилиндра механизма подъёма стрелы автокрана. Полученные данные позволяют вычислять усилие, создаваемое грузом на штоке гидроцилиндра. Принцип действия основан на тензометрическом резистивном мосте, закреплённом на мембране. Под воздействием давления мембрана деформируется, вызывая изменение сопротивления тензорезисторов. Это изменение преобразуется в выходное напряжение, которое усиливается и передаётся в систему управления в цифровом виде.
Технические характеристики:
- Тип изделия: датчик (преобразователь) давления цифровой.
- Диапазон измеряемого давления: обычно 0–40 МПа или 0–60 МПа (зависит от модификации).
- Выходной сигнал: цифровой.
- Напряжение питания: 12–36 В постоянного тока (стандарт для бортовой сети спецтехники).
- Материал мембраны: нержавеющая сталь (устойчива к агрессивным гидравлическим жидкостям).
- Степень защиты корпуса: IP65/IP67 (защита от пыли и струй воды).
- Рабочая температура: от –40 °C до +85 °C.
