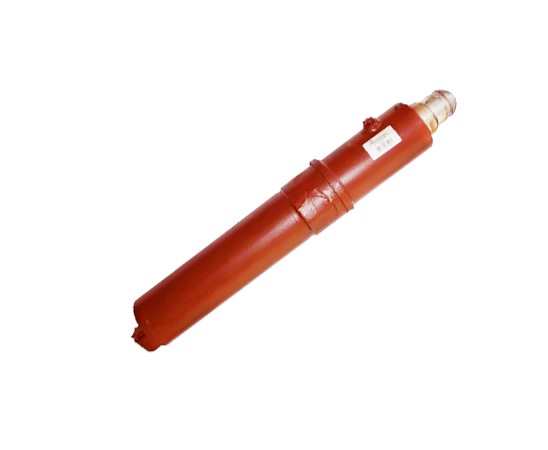

Гидроцилиндр Ц22А.000 опор (100x80x500)

Гидроцилиндр Ц22А.000 вывешивания опор автокрана КС-3574, КС-3577 Ивановец

Гидроцилиндр Ц-22А.000 (под ввертной замок) представляет из себя гидродвигатель, обеспечивающий вертикальное перемещение крана. Он используется, чтобы разгрузить автомобильное шасси от излишних нагрузок и выровнять автокран КС-3574, КС-3577 Ивановец в горизонтальной плоскости.

Гидроопора Ц-22А имеет длину — 855 мм, ход штока — 500 мм, радиус круглой части головки – 34 мм, ширину выточки над головкой – 15 мм.

Альтернативная маркировка, аналог, замена: ЦГ-100.80х500.55, Ц 22А.000М.

Принцип работы

После того как выносные опоры раздвинуты в нужное положение и под них уложены подпятники, производится вывешивание автокрана, включается рабочий ход гидроцилиндров опор.

Принцип работы гидроцилиндра заключается в следующем: насос через штуцер в задней крышке нагнетает давление в поршневой полости. Между полостями возникает перепад давления, под действием которого поршень выталкивается вперед и выдвигается шток. Объем полости над поршнем уменьшается, и рабочая жидкость из нее вытесняется в дренажный трубопровод.

Когда автокран, наоборот, переводится в транспортное положение, поршень выполняет обратный ход: теперь уже в штоковой полости насосом создается избыточное давление, поршень движется назад, шток втягивается, автокран «встает» на колеса. При этом объем поршневой полости падает, а рабочая жидкость вытекает в слив.

Где применяется

Гидроцилиндр Ц22А.000М вывешивания опор (под ввертной гидрозамок) устанавливается на автомобильных кранах Ивановец серий:

• КС-3574, КС-3577 (грузоподъемностью 14 тонн);
• КС-35714К-2, КС-35714К-3, КС-35715 (г/п 16 тонн);
• КС-35715-2 (г/п 17 тонн).
