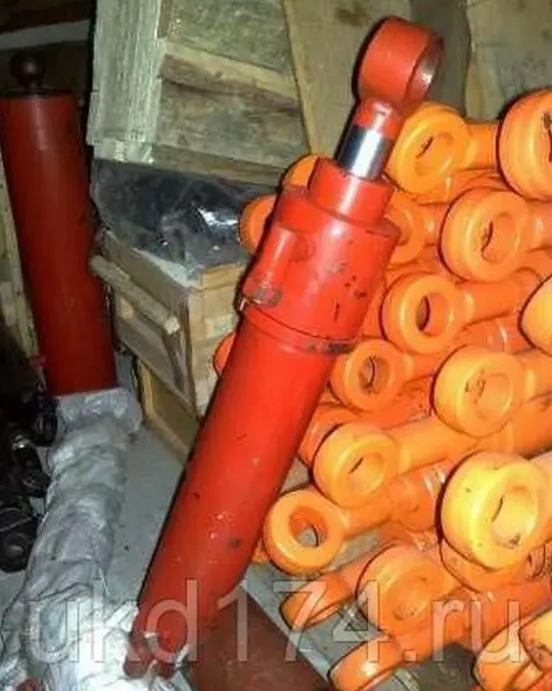

Гидроцилиндр ЦГ-100.60х1020.11 подъема стрелы автовышки ПСС-131.17Э, ПСС-131.18Э, ПСС-131.21Э, ПСС-131.22Э

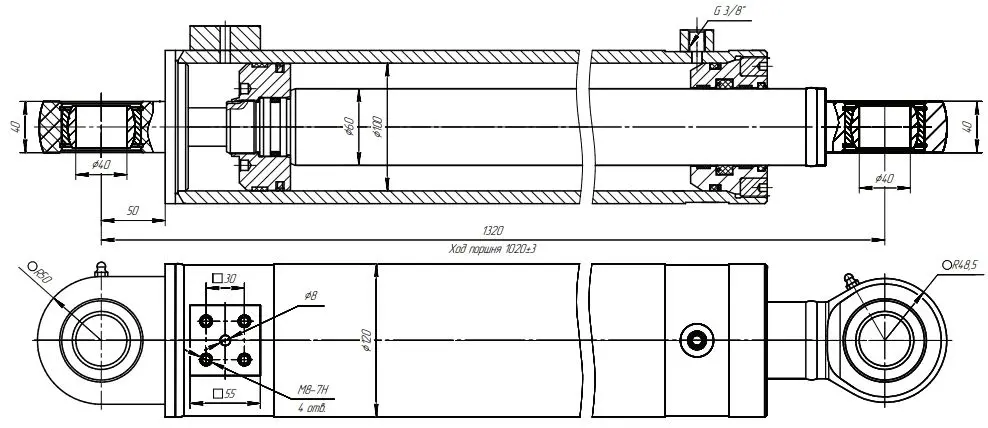

Гидроцилиндр ЦГ-100.60х1020.11 устанавливается на автовышках ПСС-131.17Э, ПСС-131.18Э, ПСС-131.21Э, ПСС-131.22Э и служит для подъема стрелы на необходимую высоту. Он имеет диаметр поршня — 100 мм, диаметр штока — 60 мм и ход поршня 1020 мм. Общая длина цилиндра 1320 мм.
Припцип работы
Принцип работы гидроцилиндра основан на возвратно-поступательных движениях выдвигающегося элемента, совершающиеся под воздействием рабочей среды. Преобразуя рабочую жидкость в механическое движение, цилиндр ПСС-131.17Э передаёт полученную энергию исполнительному механизму, обеспечивая плавный и безопасный подъём стрелы.
К основным элементам гидравлического цилиндра относят:
- Корпус — обычно выполнен из стали или чугуна, может быть цельнолитым или сварным.
- Поршень — подвижный элемент, который преобразует энергию жидкости в механическое движение.
- Шток — элемент, который передаёт движение от поршня к исполнительному механизму.
- Уплотнения — обеспечивают герметичность системы и предотвращают утечки жидкости.
При правильном техническом обслуживании гидроцилиндр подъема стрелы будет долго служить. Обслуживать его нужно посредством контролирования уровня рабочей жидкости и своевременной заменой уплотнительных элементов.
Где применяется
Гидроцилиндр ЦГ-100.60х1020.11 применяется для подъема стрелы автовышек ПСС-131.17Э, ПСС-131.18Э, ПСС-131.21Э, ПСС-131.22Э.
Технические характеристики
- Диаметр поршня (внутренний размер гильзы) – 100 мм.
- Диаметр штока – 60 мм
- Ход поршня – 1020 мм.
- Конструктивное исполнение базового цилиндра – 11.
- Давление номинальное – 21 Мпа.
- Давление максимальное — 24 Мпа.
- Масса — 67.28 кг.
