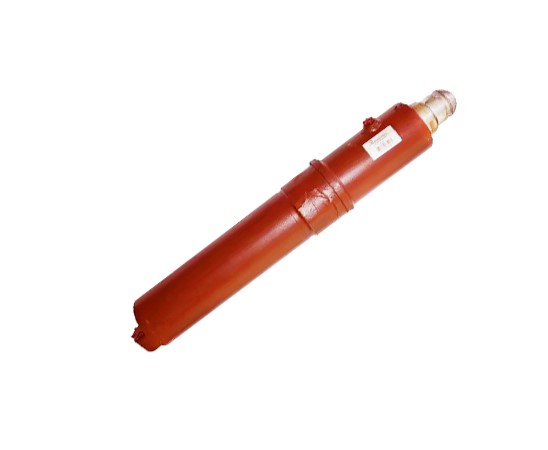

Гидроцилиндр ЦГ-100.80х500.55 (141) опор

Гидроцилиндр ГЦ-100.80х500.55 (141) вывешивания крана КС-3574, КС-3577 Ивановец

Гидроцилиндр ЦГ-100.80х500.55 (141) (под ввертной замок) представляет из себя гидродвигатель, обеспечивающий вертикальное перемещение крана. Это поршневой гидроцилиндр двухстороннего действия, который используется, чтобы разгрузить автомобильное шасси от излишних нагрузок и выровнять автокран КС-3574, КС-3577 Ивановец в горизонтальной плоскости. Он способен работать в любых рабочих положениях, гарантируя при этом устойчивость штока.

Альтернативная маркировка, замена: Ц22А.000, Ц22А.000М.

Принцип работы

После того как выносные опоры раздвинуты в нужное положение и под них уложены подпятники, производится вывешивание автокрана, включается рабочий ход гидроцилиндров опор.

Принцип работы гидроцилиндра заключается в следующем: насос через штуцер в задней крышке нагнетает давление в поршневой полости. Между полостями возникает перепад давления, под действием которого поршень выталкивается вперед и выдвигается шток. Объем полости над поршнем уменьшается, и рабочая жидкость из нее вытесняется в дренажный трубопровод. Когда автокран, наоборот, переводится в транспортное положение, поршень выполняет обратный ход: теперь уже в штоковой полости насосом создается избыточное давление, поршень движется назад, шток втягивается, автокран «встает» на колеса. При этом объем поршневой полости падает, а рабочая жидкость вытекает в слив.

Где применяется

Гидроцилиндр ГЦ-100.80х500.55 (141) опор | Ц 22А.000М (аутригер) устанавливается на:

• автомобильных кранах Ивановец серий КС-3574, КС-3577 (грузоподъемностью 14 тонн); КС-35714К-2, КС-35714К-3, КС-35715 (г/п 16 тонн); КС-35715-2 (г/п 17 тонн);
• буровых установках марки «ЕлАЗ» АПРС-40Н, УРБ-30, АПРС-40 КАМ, АПРС-40 М, АПРС-50 К, АПРС-50-25, АПРС-50 КАМ, АПРС-50 П, АПР-60/80, АПР-60/80 П, БАРС-50, БАРС-60/80.

Технические характеристики
