Гидроцилиндр КС-45717.63.900-2 выдвижения стрелы автокрана КС-45717 Ивановец

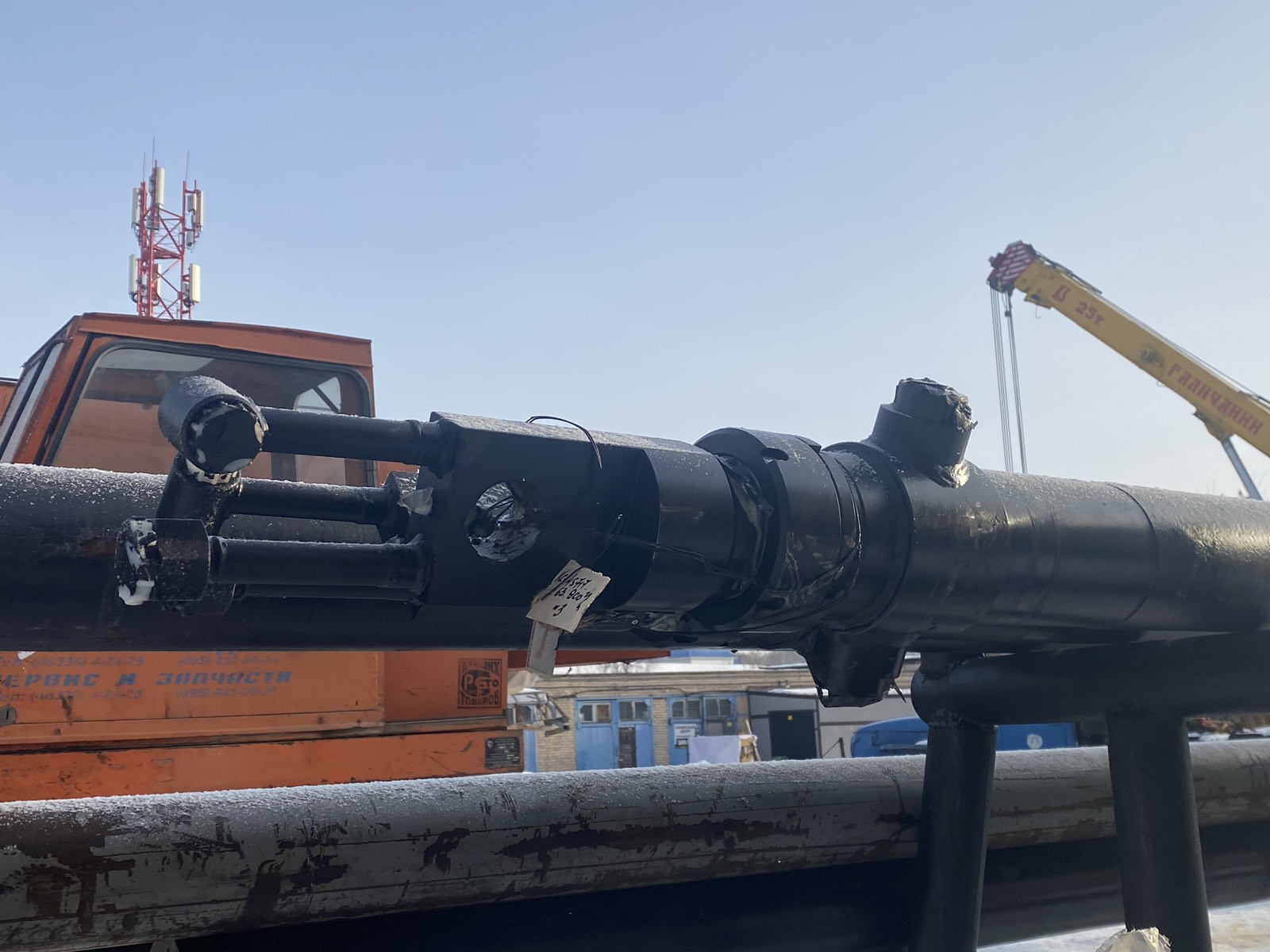

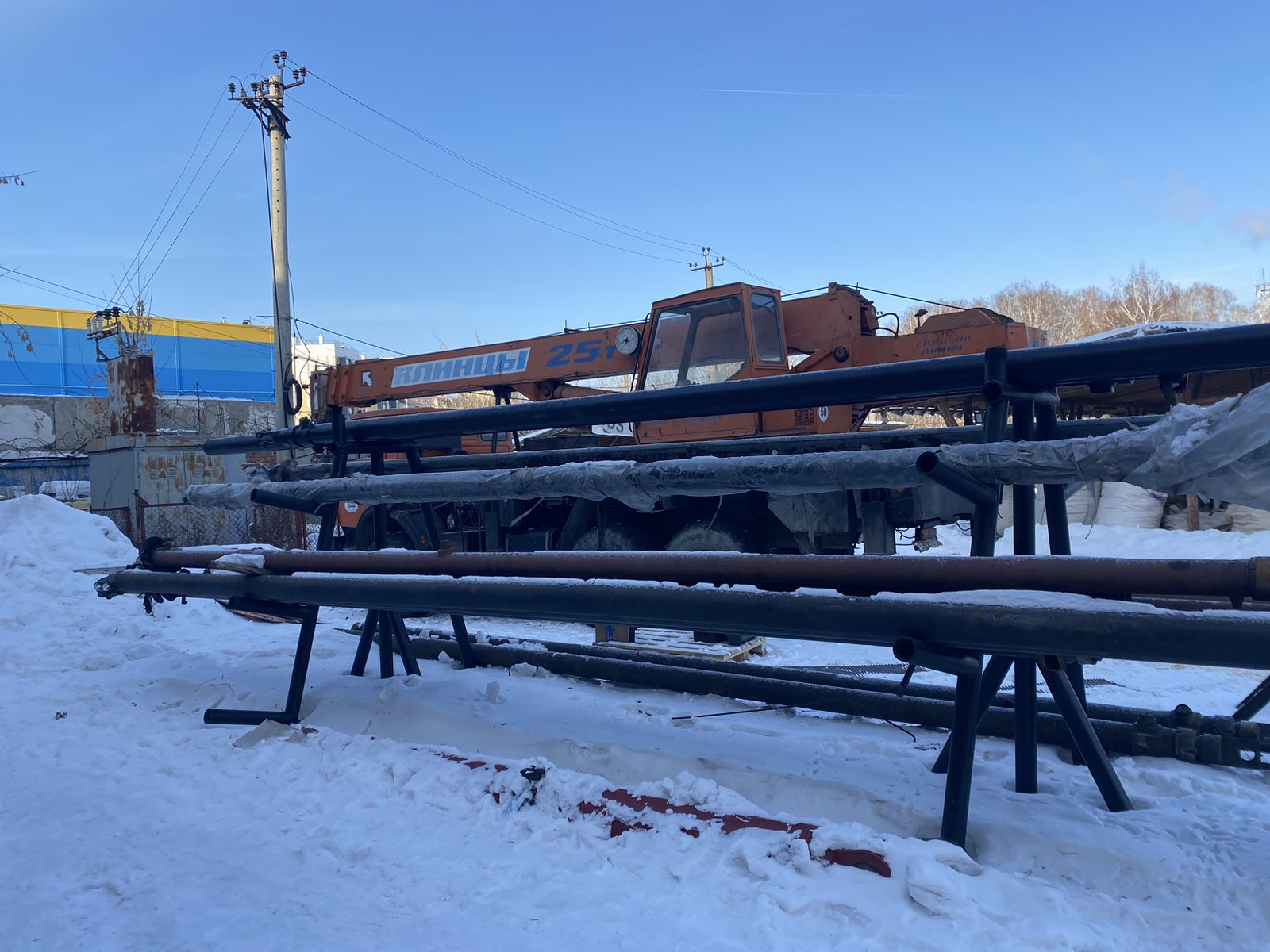

Гидроцилиндр КС-45717.63.900-2 (ЦГ-125.100х6000.31) предназначен для выдвижения или затягивания секций стрелы во время подготовки к грузоподъемным работам и после их окончания. Такое исполнение обладает хорошей герметичностью и высоким КПД, а крепкая конструкция показывает высокую фиксацию штока и пониженный уровень шума.
Гидроцилиндр КС-45717.63.900-2 — является объемным гидродвигателем с размерами 125х100х6000, двухстороннего действия с односторонним штоком и применяется для телескопирования 2-ой секции стрелы автокранов Ивановец КС-45717 25 тонн.
Принцип работы
Отличие двухстороннего гидроцилиндра в том, что в отличии от одностороннего при подаче давления в поршневую полость, рабочая жидкость выдвигает шток, в то время как жидкость находящаяся в штоковой полости через отверстие уходит на слив. И наоборот, когда жидкость подается в штоковую полость, шток задвигается, а жидкость из поршневой полости, в свою очередь, направляется на слив.
Гидравлический цилиндр КС-45717.63.900-2 тесно связан со всем узлом выдвижения 4-х секционной стрелы: системой полиспастов, выдвигающих 3-ю и 4-ую секции; клапаном КОУ, управляющим скоростью телескопирования.
Корпус гидроцилиндра состоит из:
- Основной части (втулки) с резьбой под крышкой и гильзой. За гильзу корпус присоединяется к нижней части подвижной секции крана.
- Верхней части, где располагается проточка для установки штока..
- Нижней части, где крепится проушина, с которой соединяется шток. Герметичность этого места достигается с помощью резиновых уплотнителей.
Где применяется
Гидроцилиндр КС-45717.63.900-2 телескопической стрелы устанавливается на автокранах Ивановец серий КС-45717, КС-45717-1, КС-45717К-1, КС-45717К-2, КС-45717К-3, КС-45717А-1, КС-45717М1.
Технические характеристики
|
Наименование |
Значение |
|
Артикул / альтернативная маркировка / аналоги |
КС-45717.63.900-2 / КС-45717.63.900-1 / КС-45717.63.900-3 / ЦГ-125.100х6000.31 |
|
Диаметр штока, мм: |
125 |
|
Диаметр поршня, мм: |
100 |
|
Ход поршня, мм: |
6000 |
|
Давление ном., МПа |
16 |
|
Давление макс., МПа |
25 |
|
Усилие на штоке толкающее, кН |
196 |
|
Усилие на штоке тянущее, кН |
70,69 |
|
Масса, кг |
500 |
Эксплуатация
Особыми требованиями к эксплуатации нуждается рабочая жидкость, которую использует гидроцилиндр:
- кинематическая вязкость при температуре окружающей среды от -60 до +55 ˚С и температуре рабочей жидкости от -10 до +80 ˚С, мм/с: 8-2000
- класс чистоты, не грубее: 14
- тонкость фильтрации, мкм: 25
