Гидроцилиндр КС-55713-3.63.400 подъема стрелы автокрана КС-35719-3, КС-35719-5 Клинцы

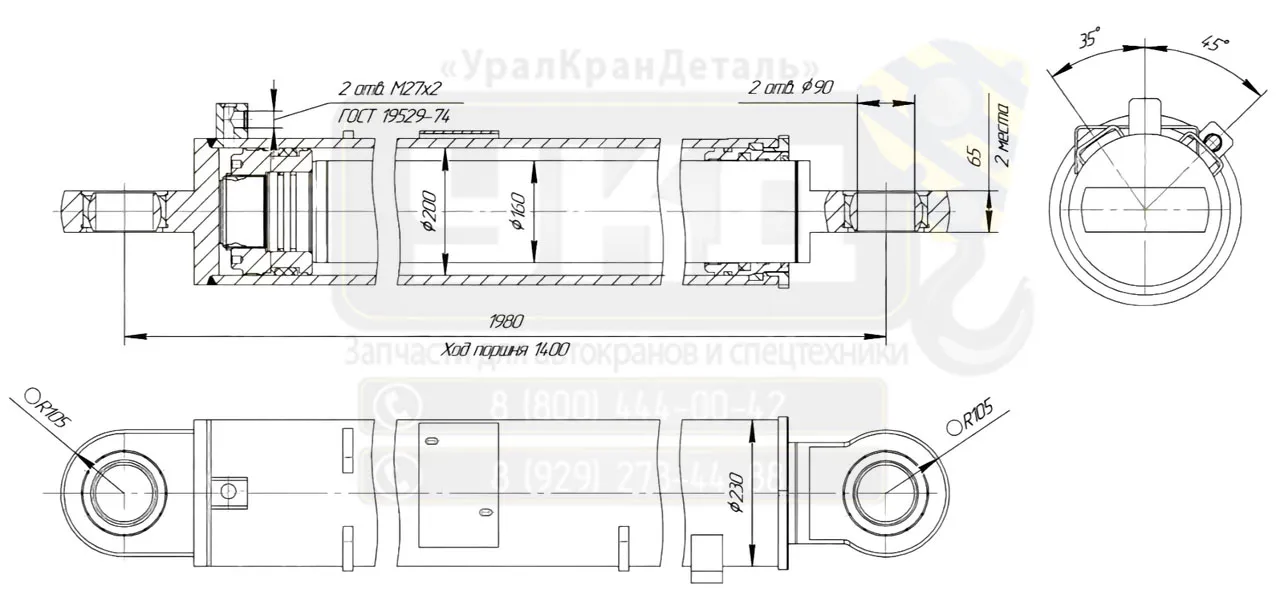

Гидроцилиндр КС-55713-3.63.400 (габарит 1980 мм) — это объемный гидродвигатель, который применяется для подъёма стрелы автокранов Клинцы серий КС-35719-3, КС-35719-5. Устройство имеет диаметр поршня — 200мм, диаметр штока — 160мм и ход поршня — 1400мм.
Гидроцилиндры подъема производят очень надежными. У них прочная гильза, поршень и шток, мощный корпус и проушины, много комбинированных уплотнений разного вида для защиты от загрязнений, которые могут навредить поршню и расцарапать внутреннюю поверхность гильзы. Рабочая среда автокрана содержит различные загрязнения: пыль, песок, почву, камни, выхлопы и осадки. Цилиндр подъема стрелы ремонтопригоден, и большее число неисправностей, связанных с протечками, можно решить заменой ремкомплекта.
Принцип работы
Гидроцилиндр КС-35719-3, КС-35719-5 подъема стрелы является установкой поршневого двустороннего действия с односторонним штоком (по конструкции). Его работа заключается в создании возвратно-поступательных движений рабочего органа механизма, к которому подсоединяется шток. Данный механизм выполняет функцию подъема стрелы и используется для установки основного рабочего органа автомобильного крана.
При подаче рабочей жидкости в поршневую полость шток выдвигается, поднимая стрелу. Для опускания стрелы жидкость подаётся в штоковую полость, и шток втягивается.
Где применяется
Гидроцилиндр КС-55713-3.63.400 (200х160х1400) предназначен для подъема и опускания стрелы на автомобильных кранах Клинцы серий КС-35719-3, КС-35719-5.
Технические характеристики
|
Параметр |
Значение |
|
Диаметр поршня, мм: |
200 |
|
Диаметр штока, мм: |
160 |
|
Ход штока, мм: |
1400 |
|
Номинальное давление, МПа: |
22 |
|
Максимальное давление, МПа: |
28 |
|
Усилие толкающее кН (кГ): |
691,15 (69115) |
|
Усилие тянущее кН (кГ): |
248,81 (42881) |
|
Подводящие отверстия: |
М14х1,5-6Н и М33х2-6Н |
|
Масса, кг: |
289 |
Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
