Гидроцилиндр ЦГ-200.160х2400.11 подъема стрелы на автокран КС-55732-33, КС-55733-26, КС-55733-33 Челябинец
Гидроцилиндр ЦГ-200.160х2400.11 (307) является гидромеханизмом возвратно-поступательного действия, который преобразует поток гидравлического масла в движение штока или корпуса гидроцилиндра (зависит от точки его крепления). Устройство служит для подъема стрелы автомобильных кранов Челябинец КС-55732-33, КС-55733-26, КС-55733-33. Альтернативная маркировка, замена: ГЦ-200.160х2400.11 (307), ЦГ-200.160х2400.11.000.
Принцип работы
Гидроцилиндр КС-55732-33 обеспечивает подъём и опускание стрелы, преобразуя энергию рабочей жидкости в механическое движение штока. При подаче рабочей жидкости в поршневую полость шток выдвигается, поднимая стрелу. Для опускания стрелы жидкость подаётся в штоковую полость, и шток втягивается.
Гидравлический цилиндр не имеет ограничений по рабочему положению, то есть он функционирует в любом положении, обеспечивая устойчивость штока.
Гидроцилиндры подъема стрелы производят очень надежными. У них прочная гильза, поршень и шток, мощный корпус и проушины, много комбинированных уплотнений разного вида для защиты от загрязнений, которые могут навредить поршню и расцарапать внутреннюю поверхность гильзы. Рабочая среда автомобильного крана содержит различные загрязнения: пыль, песок, почву, камни, выхлопы и осадки. Цилиндр подъема стрелы ремонтопригоден, и большее число неисправностей, связанных с протечками, можно решить заменой ремкомплекта.
Где применяется
Гидроцилиндр ГЦ-200.160х2400.11 предназначен для управления подъемом и опусканием стрелы на автомобильных кранах Челябинец (ОАО «ЧМЗ») серий КС-55732-33, КС-55733-26, КС-55733-33. Он отвечает за надежность и эффективность подъемных операций.

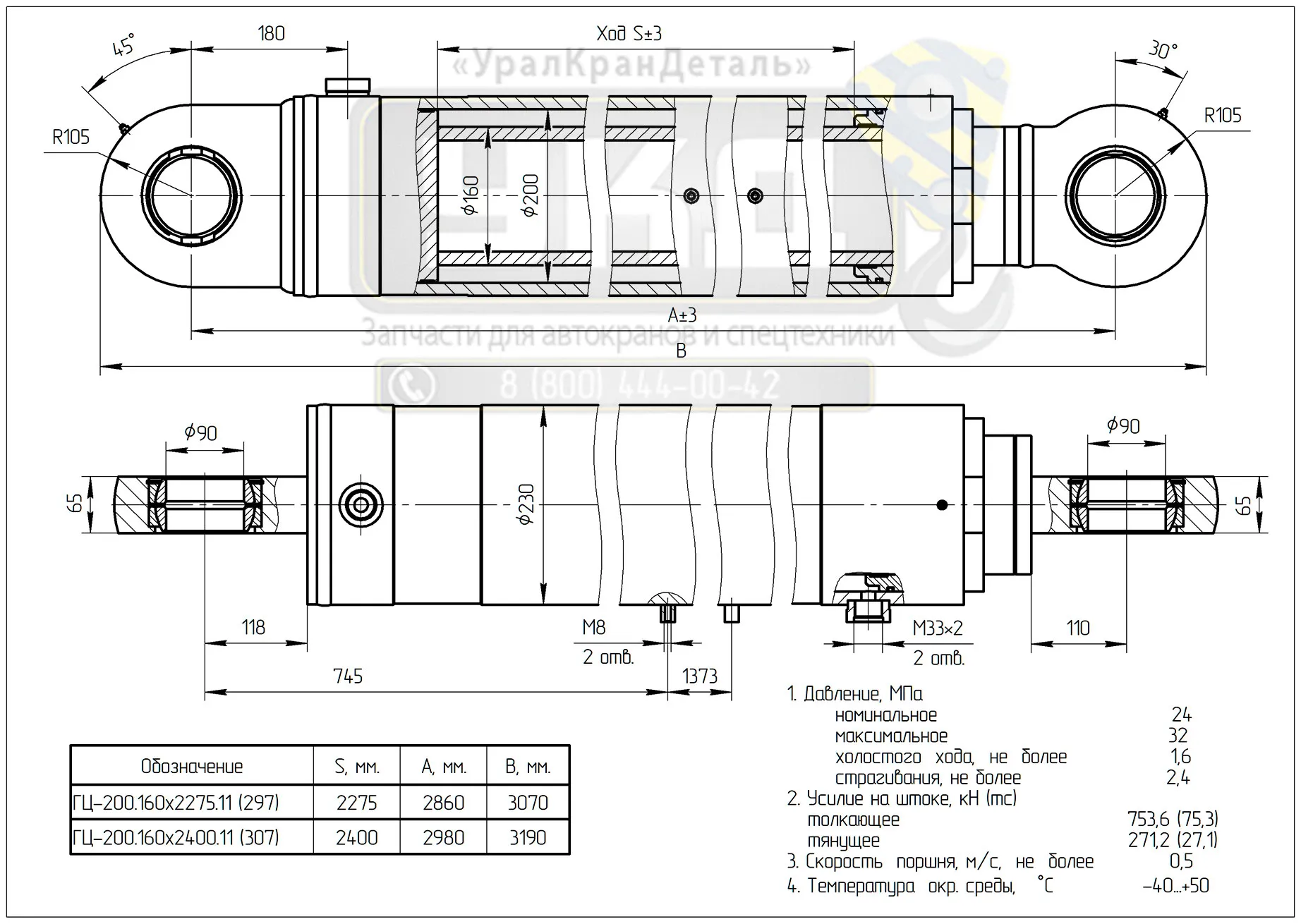

Технические характеристики
- Диаметр поршня: 200 мм (внутренний размер гильзы).
- Диаметр штока: 160 мм.
- Ход поршня: 2400 мм.
- Конструктивное исполнение базового цилиндра: 11.
- Масса: 400 кг.
- Давление номинальное: 24 МПа.
- Давление максимальное: 32 МПа.
- Давление холостого хода, не более: 1,6 МПа.
- Давление страгивания, не более: 2,4 МПа.
- Усилие на штоке толкающее: 753,6 (75,3) кН (mc).
- Усилие на штоке тянущее: 271,2 (27,1) кН (mc).
- Скорость поршня, не более: 0,5 м/c.
- Температура окружающей среды: -40…+50 ° C.
