Гидроцилиндр КС-55713-2.31.300-3-09 выдвижения опор

Гидроцилиндр КС-55713-2.31.300-3-09 выдвижения опор автокрана КС-55713-1В-4 Галичанин, КС-55713-1К-4, КС-55713-5К-4 Клинцы

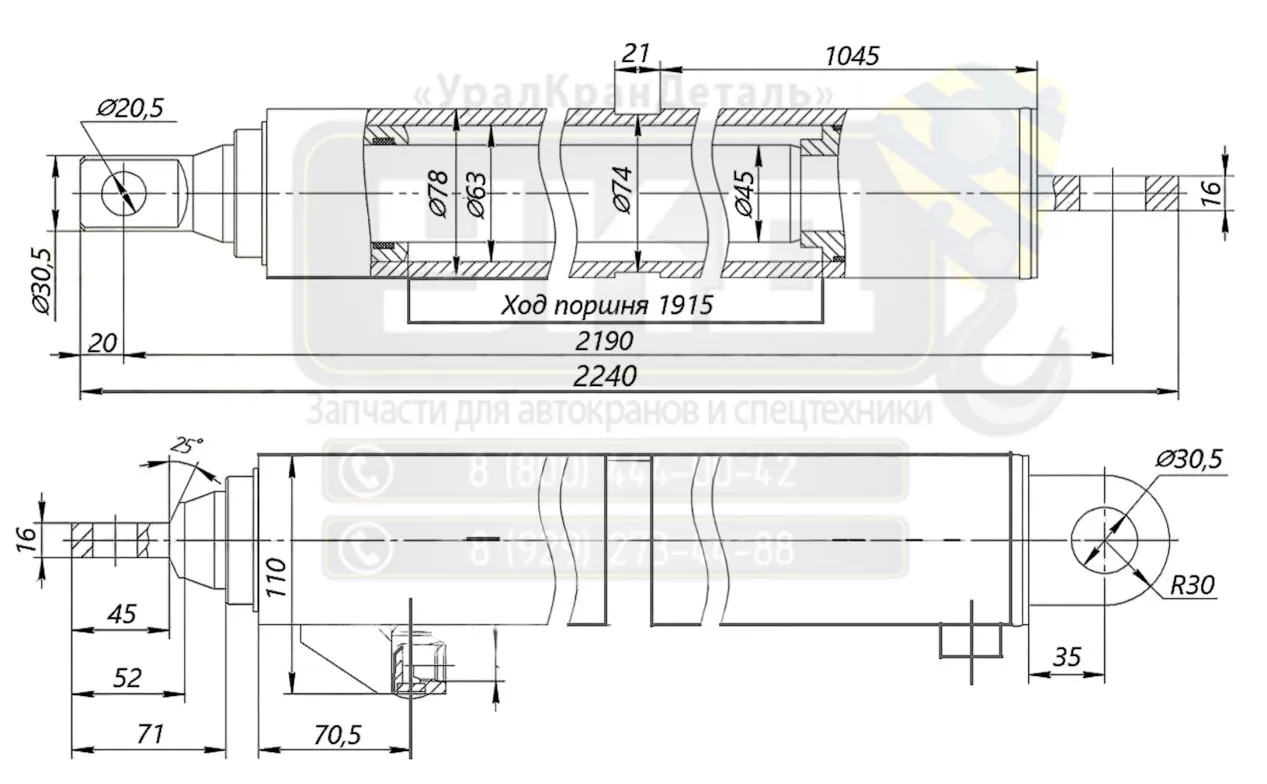

Гидроцилиндр КС-55713-2.31.300-3-09  (63х45х1915) представляет собой объемный гидродвигатель, который обеспечивает выдвижение опор для увеличения опорного контура крана КС-55713-1В-4 Галичанин, КС-55713-1К-4, КС-55713-5К-4 Клинцы. Данный механизм используется для эффективного выдвижения и втягивания балок выносных опор, гарантируя устойчивость и жесткость конструкции крана при подъемных операциях. Альтернативная маркировка: КС-55713-2.31.300-3-09К.

Задняя крышка гидроцилиндра представляет собой вилку, со встроенным гидромеханическим фиксатором, который служит для фиксации штока в транспортном положении. Конец штока – цилиндрический, имеет отверстие под палец. Подводящие отверстия в поршневую и в штоковую полость М14х1,5.

Принцип работы

Чтобы выдвинуть выносные опорные составляющие, нужно обеспечить повышение давления в нижней камере под поршнем. Это реализуется за счет подачи рабочей жидкости в напорную магистраль. В это время жидкость из области над поршнем выдавливается путем магистрали в бак рабочей гидравлической системы машины. С целью втягивания аутригеров нужно повысить давление в верхней камере — в области цилиндра над поршнем. При этом первая магистраль представляет собой напорную составляющую, а вторая — обратную.

Где применяется

Гидроцилиндр КС-55713-2.31.300-3-09 применяется для выдвижения (раздвижения) выносных опор автокрана Галичанин, Клинцы (г/п 25 тонн) КС-55713-1К-4, КС-55713-5К-4, КС-55713-1В-4.

Технические характеристики

Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
