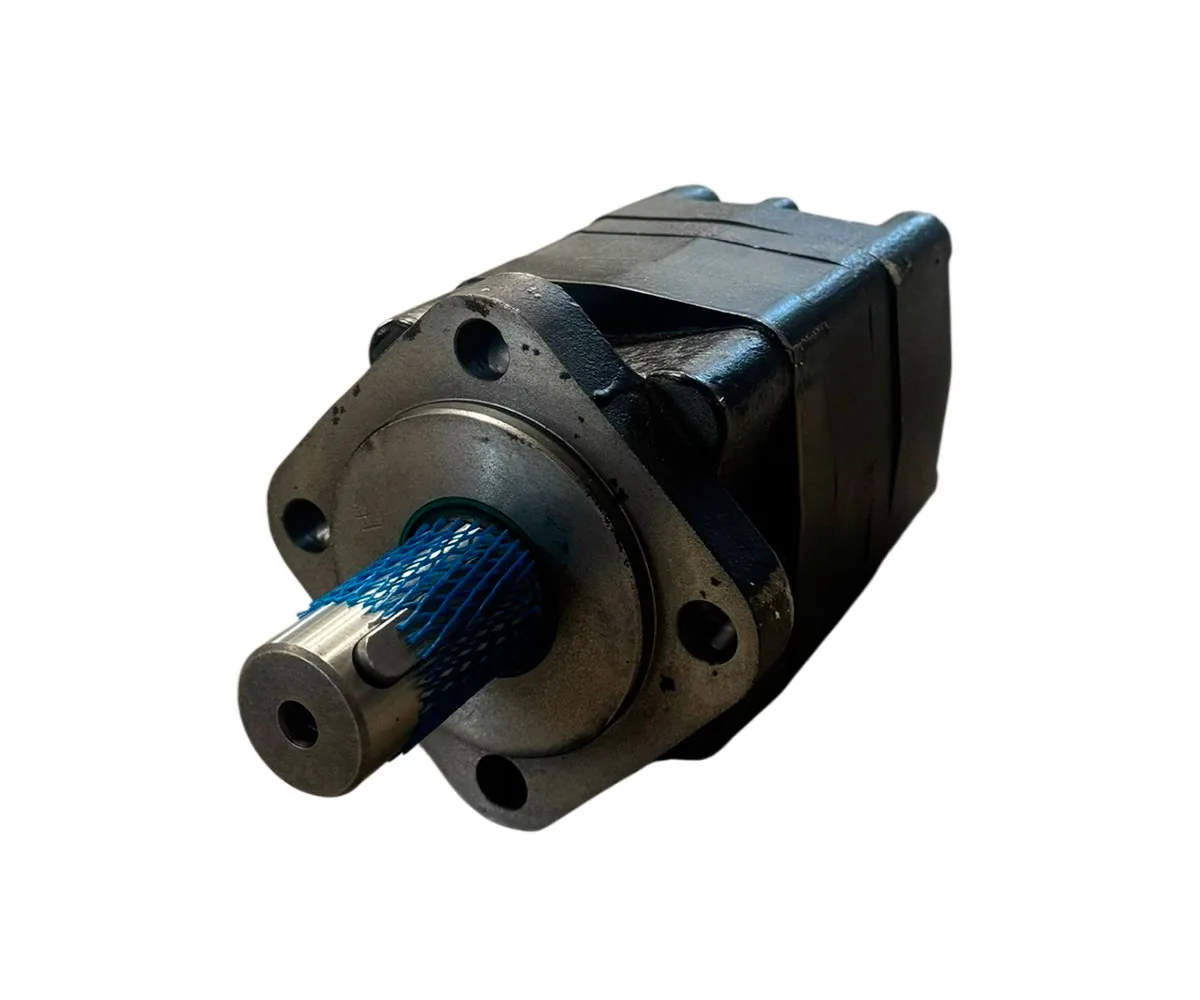

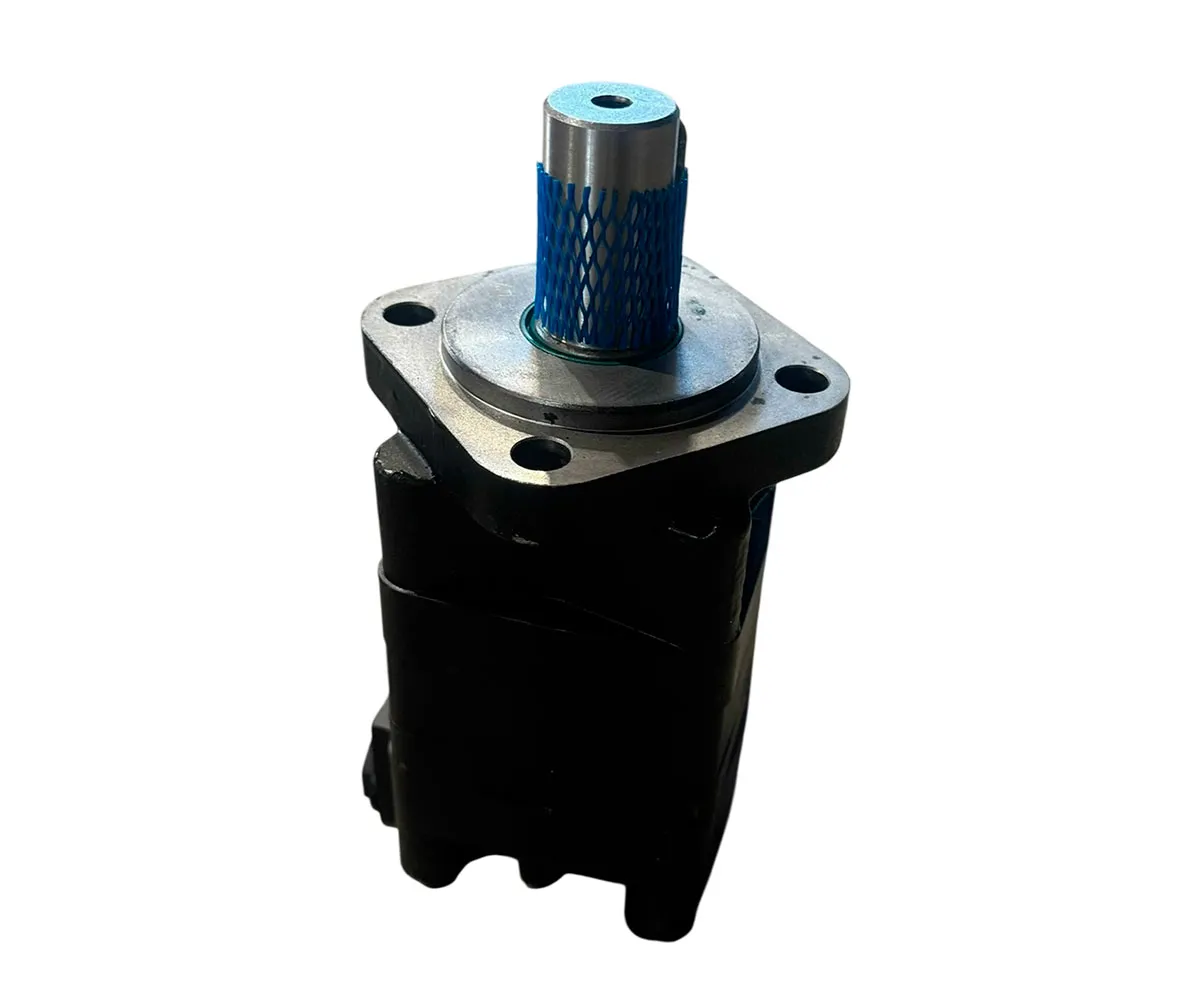

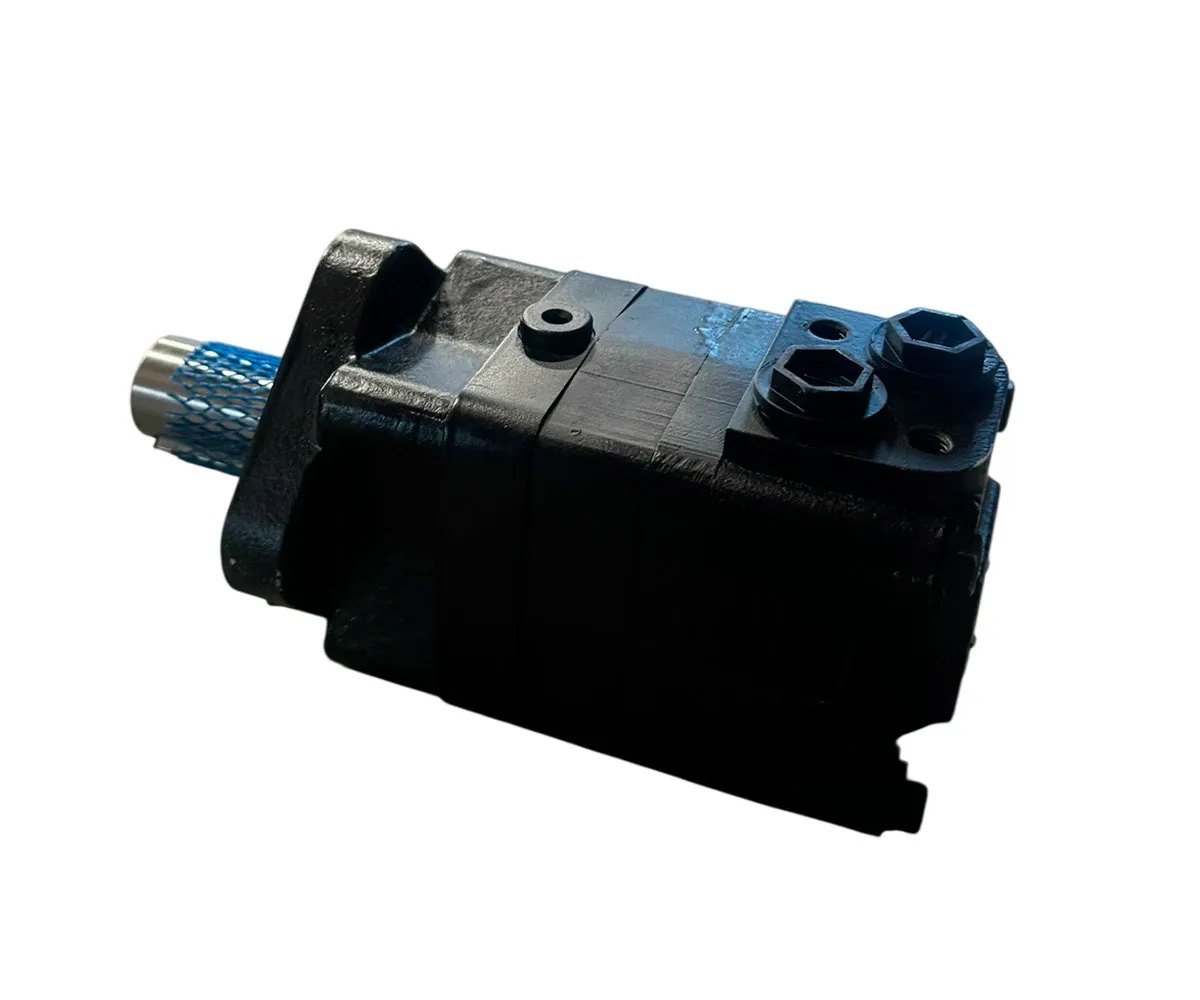

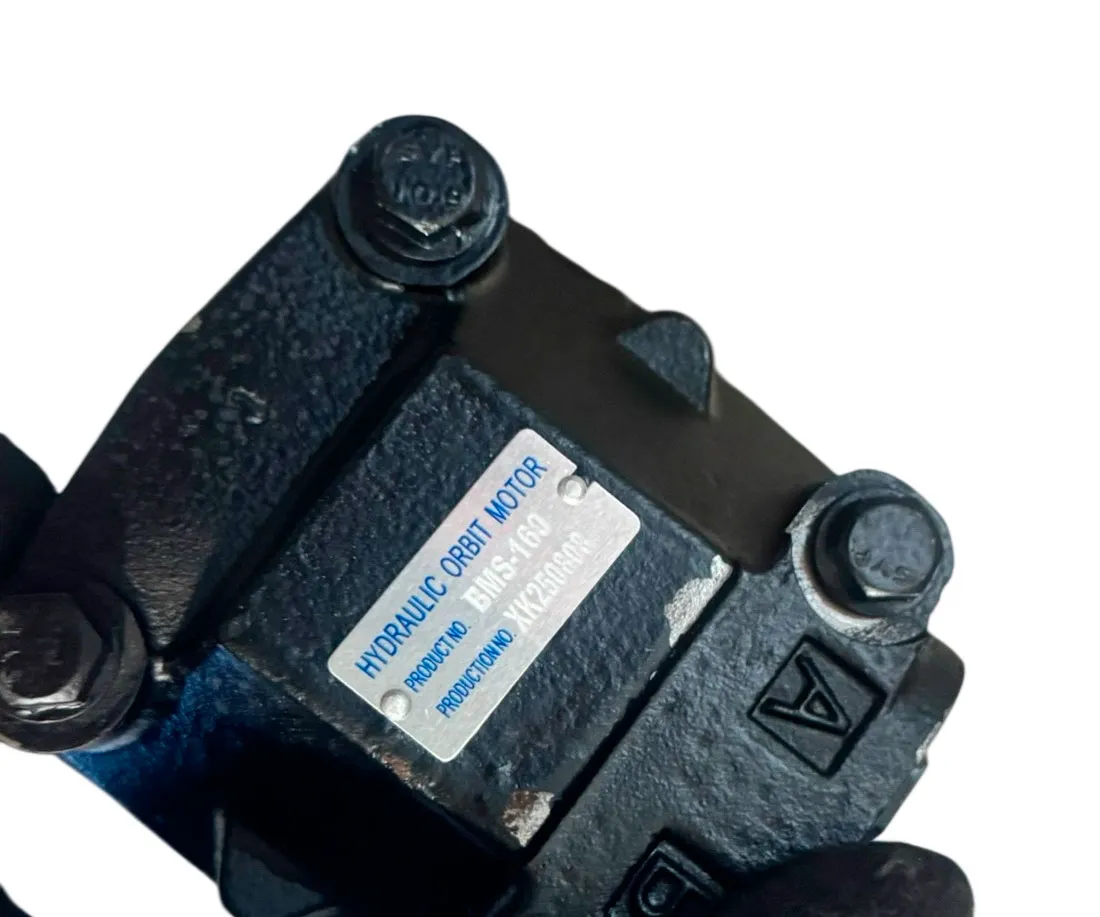

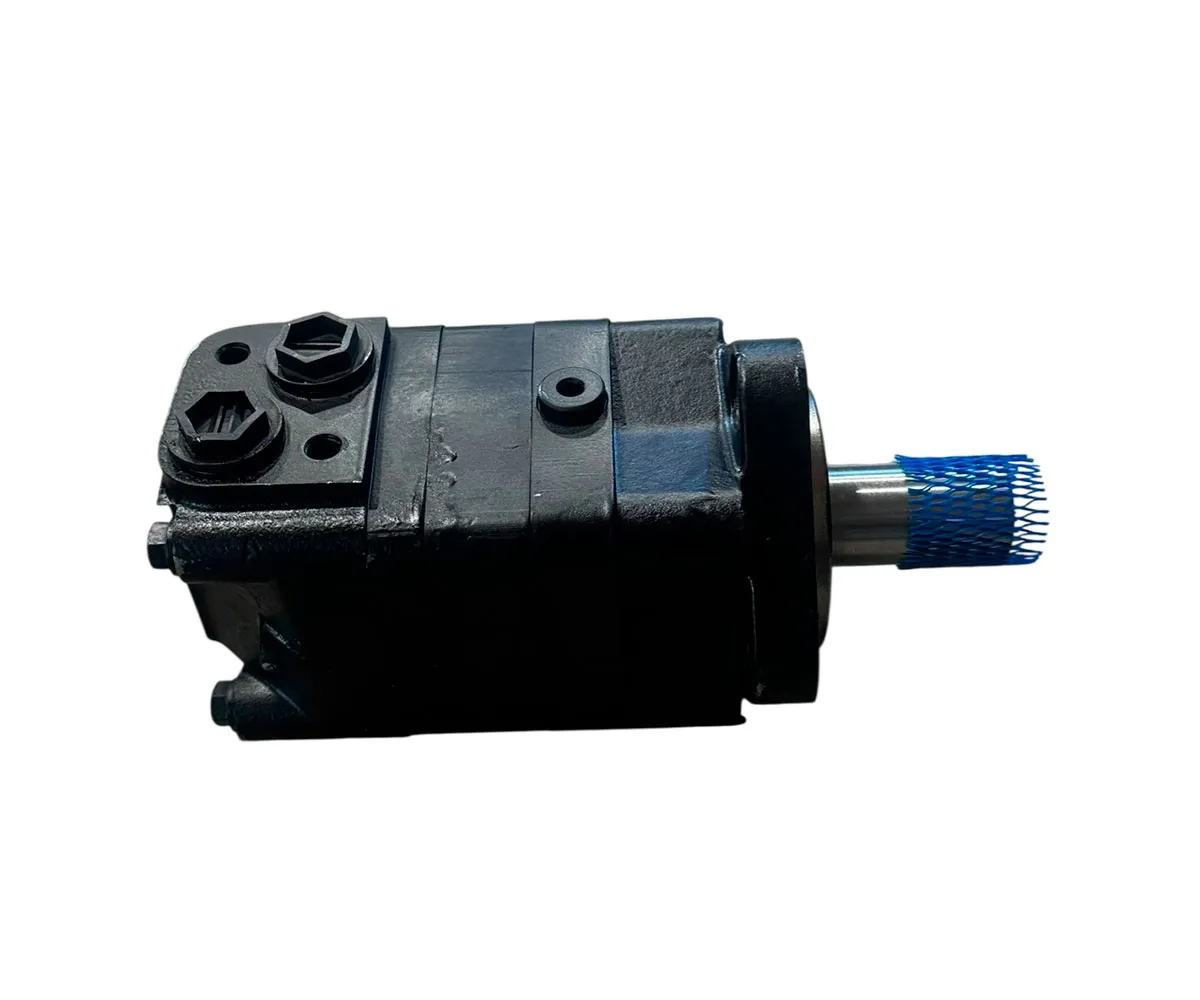

Гидромотор BMS 160 (аналог МГП 160, MS 160) планетарный
Гидромотор BMS 160 (МГП-160) представляет собой реверсивную гидромашину планетарного типа с нерегулируемыми параметрами, состоящую из ротора и статора с многочисленными роликами. Ротор и статор с роликами вместе с двумя пластинами создают замкнутые камеры переменного объема, в которые под давлением при помощи золотникового устройства поступает рабочая жидкость, приводящая выходной вал во вращение через карданную систему.
В серию BMS входят моторы с размерами рабочей камеры от 80 до 375 см3/об., скоростью вращения 200-988 об/мин. и мощностью до 23,5 кВт. Они являются аналогами гидромоторов: МГП (Омскгидропривод), OMS (Sauer Danfoss), MS (M+S Hydraulic), OS (Meta), CPMS (Hydromot). Аналог гидравлического мотора BMS 160: МГП160, MS160.
Конструкция гидромотора
Гидромоторы BMS компактные по конструкции и приспособлены к интенсивной длительной эксплуатации. Они широко используются в промышленных и мобильных гидросистемах для работы в тяжелых условиях: высоких давлениях и температурах, при максимальной нагрузке.
Гидравлические моторы BMS-160 имеют конструкцию героторного типа, благодаря чему минимизируется трение, увеличивается эффективность и обеспечивается плавность вращения вала. Распределительный клапан питается отдельно. Специальные подшипники на выходном валу позволяют получать значительные радиальные, статические и динамические нагрузки.
Где применяется
Гидравлический мотор BMS160 планетарный эксплуатируется в качестве привода рабочих органов в гидравлических системах сельскохозяйственной, дорожно-строительной, коммунальной технике и других машин в районах с умеренным климатом.
Данный гидромотор устанавливается на следующей спецтехнике:
- Тротуароуборочная машина МВТ-1500;
- Прицепная машина «Пума»;
- Коммунальная машина КМ-600С;
- Круглопильный станок СПР-1100;
- Автоподъёмники АП-15-01/02; АП -17А-04/07; АГП-22;
- Щётка с гидроприводом МКГП 00.000;
- Напольно-монорельсовая машина МНР-5;
- Уборочная машина УКМ;
- Комбайны: Дон 680 – поворот выгрузного шнека;
- Деревообрабатывающий станок ЦДС-1100.
Технические характеристики:
- Рабочий объём: 159,7 см3;
- Номинальное давление: 21 Мпа;
- Максимальное давление: 25 Мпа;
- Крутящий момент: 335 Нм;
- Максимальный расход: 70 л/мин;
- Номинальный расход: 30 л/мин;
- КПД общий: 78 %;
- Максимальный перепад давления: 21 Мпа;
- Максимальная частота вращения вала: 400 об/мин;
- Рабочая жидкость: минеральные масла с кинематической вязкостью (20 – 800) х 10-6 м2/сек;
- Вес : 10 кг.
