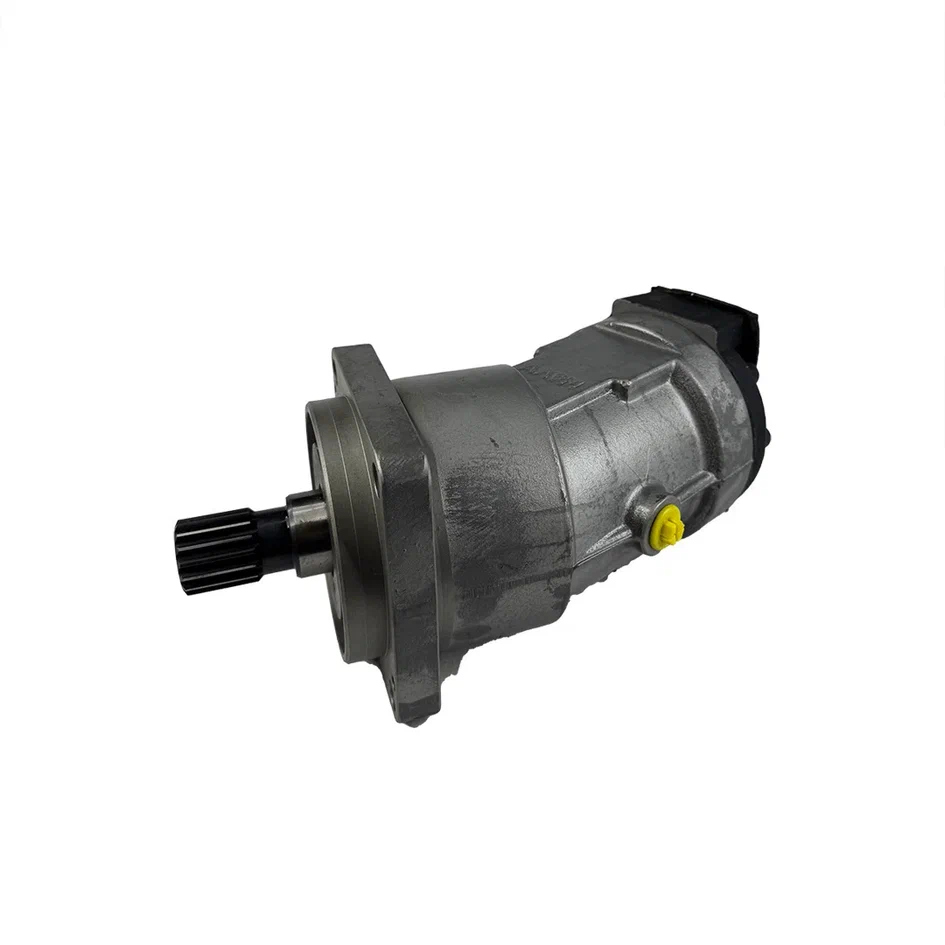

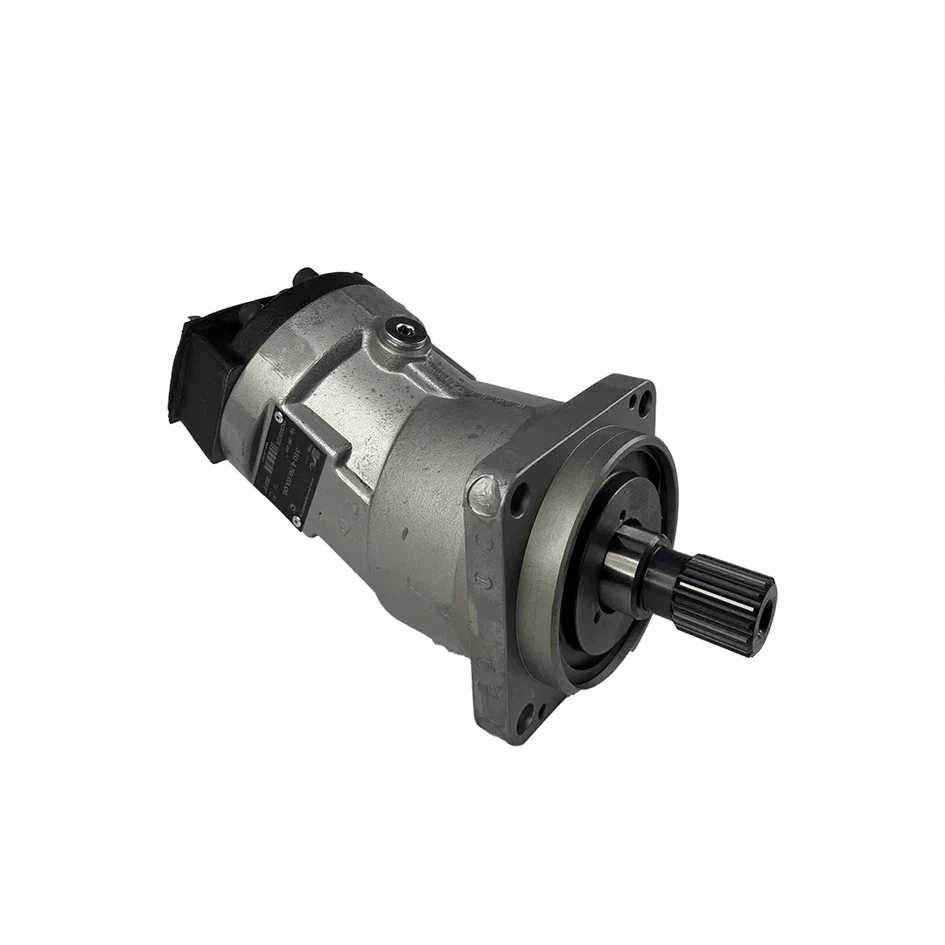

Гидронасос 310.3.56.03.06 | 310.4.56.03.06 аксиально-поршневой нерегулируемый
Гидронасос 310.3.56.03.06 и 310.4.56.03.06 — это аксиально-поршневые нерегулируемые насосы, предназначенные для работы в различных гидравлических системах спецтехники. Эти насосы обеспечивают стабильную подачу рабочей жидкости при высоких нагрузках, что делает их идеальными для применения в тяжелой строительной и сельскохозяйственной технике, а также в других областях, где требуется высокая эффективность и надежность гидравлического оборудования. Эти модели отличает хорошая износостойкость и долговечность при длительной эксплуатации.
Применение:
- Автокраны: КС-3575А, КС-4575, КС-5577, КС-55729, КС-55729-1, КС-55713-1, КС-55714-1, КС-55715-1
- Гусеничная техника: Четра Т-11, Т-170, Komatsu D65EX, ДТ-75, СТГ-1
- Строительная техника: Экскаваторы ЭО-3323, ЭО-3322, ЭО-4124, ЭО-4225
- Специальные машины: Бульдозеры Б-10, Т-9, КамАЗ-6520, МАЗ-6303
Установка и эксплуатация:
- Перед установкой насоса проверьте систему на загрязнения и утечку жидкости.
- Убедитесь, что насос правильно выровнен в соответствии с требованиями производителя.
- Присоедините гидравлические линии, соблюдая герметичность соединений.
- Заполните систему рабочей жидкостью, избегая попадания воздуха.
- Проведите запуск насоса на низких оборотах, постепенно увеличивая нагрузку.
- Регулярно проверяйте фильтрацию и уровень масла для предотвращения перегрева и износа.
Принцип работы качающего узла
При работе насоса вал приводится во вращение от двигателя. Вращение вала передается шатунам, от них через поршни — блоку цилиндров.
Каждый поршень за одну половину оборота вала производит всасывание, за другую — нагнетание рабочей жидкости в гидросистему. Подача определяется частотой вращения-вала насоса, а также собственным рабочим объемом насоса. Рабочий объем определяется углом наклона блока цилиндров относительно оси вала.
Ограничение минимального и максимального рабочих объемов производится регулировочными винтами. Сведения о зависимость минимального и максимального рабочего объема от размера установки винта можно получить на сайте изготовителя в Интернете.
Принцип работы блока регулятора:
Регулятор предназначен для изменения рабочего объема насоса. При перемещении поршня регулятора, связанного с качающим узлом, происходит изменение угла наклона блока цилиндров и рабочего объема.
Полость цилиндра меньшего диаметра поршня регулятора постоянно соединена с каналом высокого давления. Рабочая жидкость через отверстия в поршне и пальце поступает на распределительный поясок золотника. Полость под цилиндром большего диаметра через отверстия в пальце, распределительный поясок золотника и отверстие в винте может соединяться либо с высоким давлением, либо с дренажом.
В нейтральном положении золотник обеспечивает равновесие сип, действующих на поршень регулятора, детали, входящие в крышку в зависимости от исполнения насоса, меняют соотношение моментов на рычаге и положение золотника относительно пальца. Смещение золотника от нейтрального положения вправо или влево вызывает изменение давления в полости большего диаметра поршня и смещение последнего.
Характеристика рабочей жидкости:
| Наименование параметра | Значение |
| Класс чистоты по ГОСТ 17216 | 12 |
| Кинематическая вязкость, мм7с (сСт) — оптимальная | 20-35 |
| — максимальная пусковая | 1500 |
| — минимальная кратковременная | 10 |
| Тонкость фильтрации (номинальная), мкм | 25 |
| Температура эксплуатации, °С — максимальная | +75 |
| — минимальная | -40 |
