Артикул: 3104800406

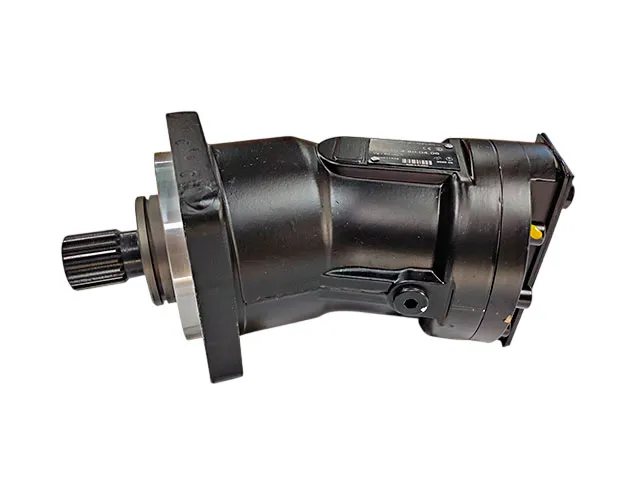

Гидронасос 310.3.80.04.06 | 310.4.80.04.06 аксиально-поршневой нерегулируемый

Гидронасос 310.3.80.03.06 | 310.4.80.03.06 аксиально-поршневой нерегулируемый в латунном(3) или стальном(4) корпусе, объемом 80 куб. см., монтажный фланец ISO 3019/2 4 отверстия, используется в объемных гидроприводах автокранов Ивановец КС-45717-1, КС-45717А, КС-45717К-1, КС-45717К-2, КС-45717К-3. Насос изготавливается со шлицевым валом (18 шлицов) левого вращения, с 2-мя фланцами на торце, без встроенной гидро и электроаппаратуры. Особенности конструкции: аксиально-поршневая гидромашина с наклонным блоком; угол наклона блока цилиндров 25º; биметаллический стальной блок; возможны варианты исполнения в чугунном и алюминиевом корпусе; присоединительные размеры в соответствии со стандартами DIN / ISO;

Насос 310.3.80.04.06 | 310.4.80.04.06 состоит из качающего узла, установленного в корпусе и задней крышки, который состоит из распределителя и гидравлического узла. В состав гидроузла входят вал, подшипники и блок цилиндров, который по сферической поверхности контактирует с распределителем. Вариант исполнения задней крышки с 2-мя фланцами в определяет направление подсоединения трубопроводов.

Принцип работы гидронасоса 310.4.80.03.06 / 310.3.80.03.06:

При работе вал насоса приводится во вращение от двигателя через коробку отбора мощности. Установленные в блоке цилиндров поршни вращаются вокруг оси блока и одновременно совершают возвратно-поступательное движение. За одну половину оборота вала, поршнем всасывается рабочая жидкость, а за другую происходит нагнетание жидкости в гидросистему. Подача рабочей жидкости определяется частотой вращения вала насоса и рабочим объемом насоса, а давление на выходе ограничивается предохранительным клапаном и определяется нагрузкой на рабочий орган гидронасоса 310.3.80.04.06 | 310.4.80.04.06.

Применение:

  • Экскаваторы: Hyundai R220, Volvo EC240, JCB JS220
  • Фронтальные погрузчики: Амкодор 333, Амкодор 342, Амкодор 352
  • Гусеничная техника: Четра Т-11, Т-170, Komatsu D65EX
  • Сельскохозяйственная техника: К-701, К-744Р, Полесье КЗС-1218
  • Строительные машины: Caterpillar 320D, Hitachi ZX210, Doosan DX225
  • Краны и спецтехника: Ивановец КС-45717, Галичанин КС-64711, Клинцы КС-55713
  • Автомобильная техника: КамАЗ 43118, Урал 4320, БелАЗ 7540

Установка и эксплуатация:

  • Очистите гидросистему перед установкой
  • Установите насос с соблюдением центровки
  • Подключите магистрали, обеспечив герметичность соединений
  • Заполните систему рабочей жидкостью и удалите воздух
  • Проверьте насос на минимальных нагрузках, постепенно увеличивая давление
  • Регулярно выполняйте техобслуживание, проверяя фильтры и уровень масла
Основные
Производитель ПСМ-Гидравлика
Страна производитель Россия
Гарантийный срок 6 мес
Характеристики
Коэффициент подачи 0,95
КПД полный 0.91 %
Рабочий объем(куб.см) 80
Частота вращения максимальная, при минимальном/максимальном давлении на входе(об/мин) 2240/3350
Частота вращения минимальная/номинальная(об/мин) 400/1500
Номинальная подача(л/мин) 114
Давление на входе минимальное/максимальное(МПа) 0,08/0,2
Номинальное давление на выходе(МПа) 20
Максимальное давление на выходе(МПа) 40
Максимальное давление дренажа(МПа) 0,2
Номинальная потребляемая мощность(кВт) 41
Масса без жидкости(кг) 19,2
Объём

80

Давление

40 МПа
