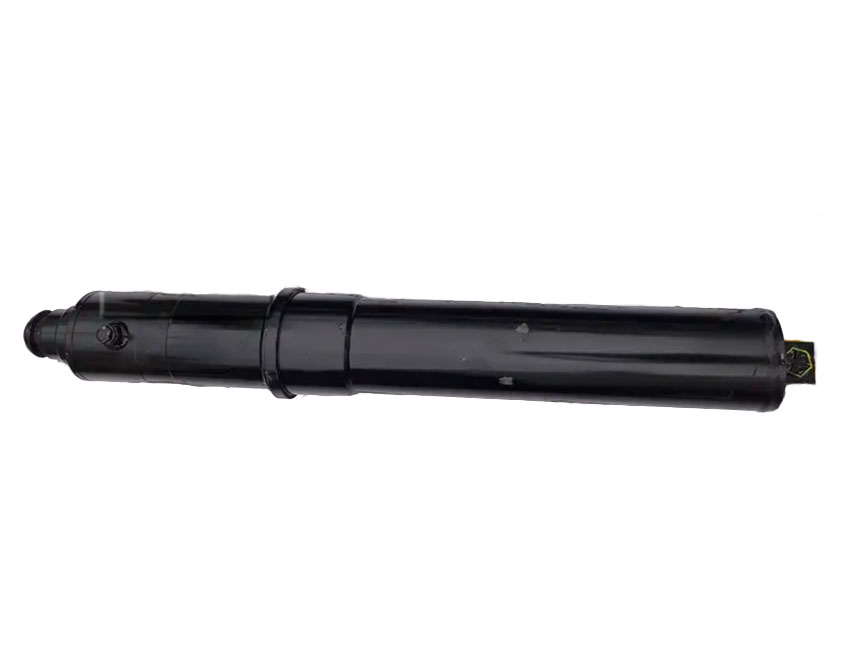

Гидроопора ГЦ-100.80х650.55 (141-01)

Гидроцилиндр ГЦ-100.80х650.55 (141-01) вывешивания опор автокрана Ивановец КС-35715, КС-35714, КС-35714-2, КС-35714-К-2

Гидроцилиндр ЦГ-100.80х650.55 (141-01) опор (под ввертной замок) представляет из себя гидродвигатель, обеспечивающий вертикальное перемещение крана. Гидроопора используется, чтобы разгрузить автомобильное шасси от излишних нагрузок и выровнять автокран КС-35715, КС-35714, КС-35714-2, КС-35714К-2 Ивановец в горизонтальной плоскости. Устройство способно функционировать в любых рабочих положениях, гарантируя при этом устойчивость штока.

Альтернативная маркировка, замена: КС-35715.31.200-1-03.

Принцип работы

После того как выносные опоры раздвинуты в нужное положение и под них уложены подпятники, производится вывешивание автокрана, включается рабочий ход гидроцилиндров опор.

Принцип работы гидроцилиндра заключается в следующем: насос через штуцер в задней крышке нагнетает давление в поршневой полости. Между полостями возникает перепад давления, под действием которого поршень выталкивается вперед и выдвигается шток. Объем полости над поршнем уменьшается, и рабочая жидкость из нее вытесняется в дренажный трубопровод. Когда автокран, наоборот, переводится в транспортное положение, поршень выполняет обратный ход: теперь уже в штоковой полости насосом создается избыточное давление, поршень движется назад, шток втягивается, автокран «встает» на колеса. При этом объем поршневой полости падает, а рабочая жидкость вытекает в слив.

Где применяется

Гидроопора ЦГ-100.80х650.55 (141-01) (под ввертной гидрозамок) устанавливается на автомобильных кранах Ивановец серий КС-35715, КС-35714 (г/п 16 тонн), КС-35714-2, КС-35714-К-2 (г/п 17 тонн).

Технические характеристики
