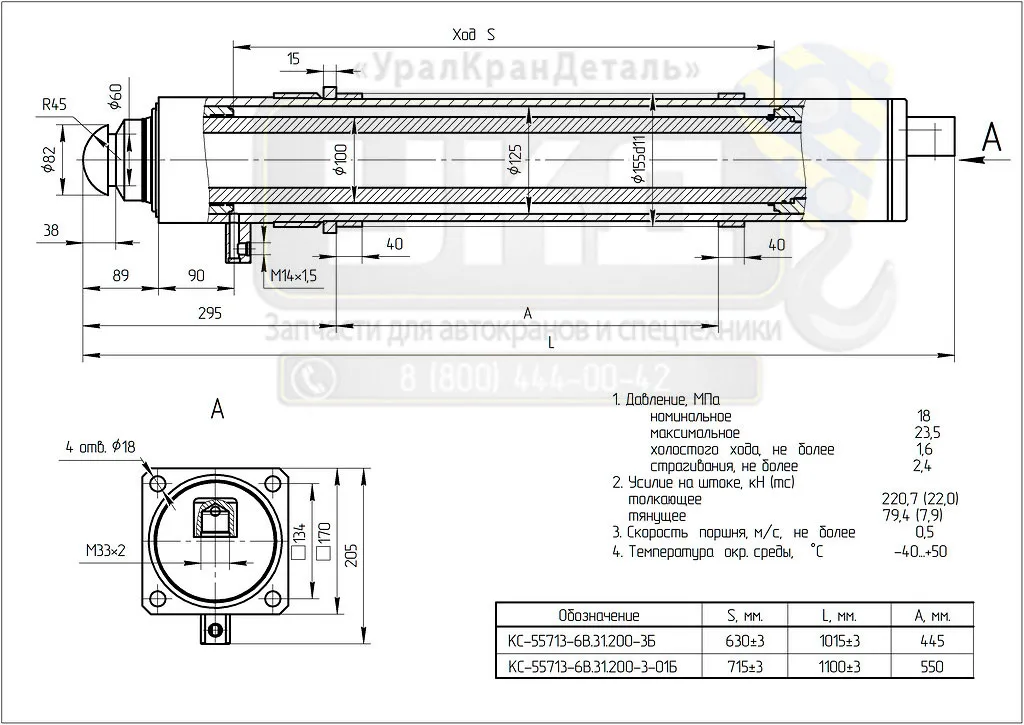

Гидроцилиндр КС-55713-6В.31.200-3-01Б вывешивания опор автокрана Галичанин КС-55713-5В-4, КС-55729-5В-3
Гидроцилиндр КС-55713-6В.31.200-3-01Б опор представляет из себя гидродвигатель, обеспечивающий вертикальное перемещение крана. Гидроопора применяется, чтобы разгрузить автомобильное шасси от излишних нагрузок и выровнять автокран КС-55713-5В-4, КС-55729-5В-3 Галичанин в горизонтальной плоскости. Устройство способно функционировать в любых рабочих положениях, гарантируя при этом устойчивость штока.
Как используется
Фиксация гидравлического цилиндра осуществляется через опору-подпятник, а удержание жидкости — с помощью гидрозамка, без которого корректная работа невозможна.
Конструкция и принцип работы. Гидроцилиндр преобразует давление гидравлической жидкости в механическую силу, обеспечивая движение поршня. Он направляет и контролирует перемещение опор крана, а гидрораспределитель управляет потоком жидкости для точной работы системы. Уплотнительные элементы предотвращают утечки и защищают от загрязнений, гарантируя надежность. Гидрозамок фиксирует положение штока, исключая самопроизвольное движение.
Где применяется
Гидроцилиндр КС-55713-6В.31.200-3-01Б опоры (вывешивания крана) применяется на автокранах Галичанин (ГАКЗ) серий:
- КС-55713-5В-4 (с января 2020 г.в.) (г/п 25 тонн);
- КС-55729-5В-3 (с января 2020 г.в.) (г/п 32 тонны).
Технические характеристики
|
Параметр |
Значение |
|
Диаметр поршня, мм: |
125 |
|
Диаметр штока, мм: |
100 |
|
Ход поршня, мм: |
715 |
|
Давление номинальное, МПа: |
18 |
|
Давление максимальное, МПа: |
20 |
|
Усилие на штоке, толкающее, кН: |
186,4 |
|
Усилие на штоке, тянущее, кН: |
67,1 |
|
Вес, кг: |
79,6 |
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Изделия завода изготавливаются на современных токарных станках и оборудовании с ЧПУ, строго соблюдая все нормы и технические условия ГОСТ РФ. Гидроцилиндры БРМЗ имеют высокий уровень качества и долгий срок службы.
