Гидрораспределитель ВЕ6.574.Г24 (4DWG6C60/DC24)

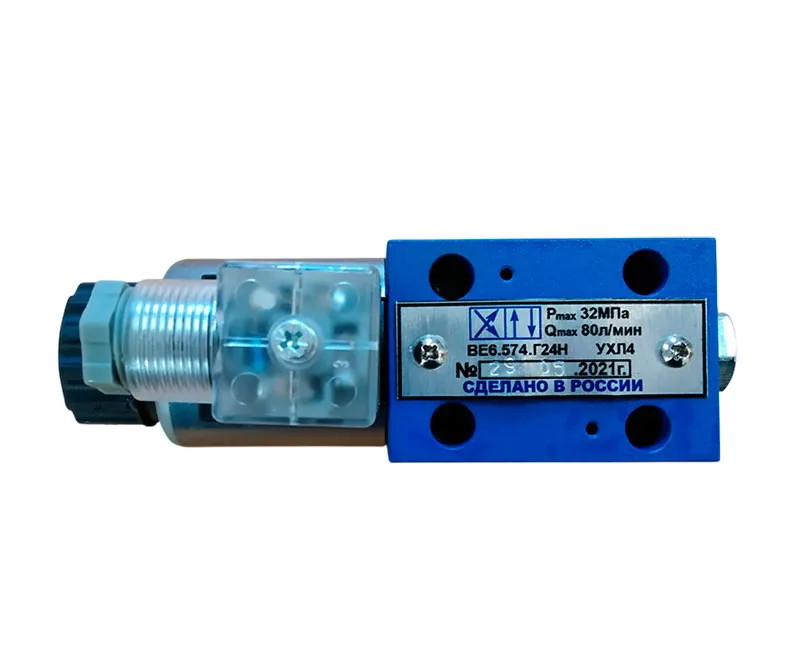

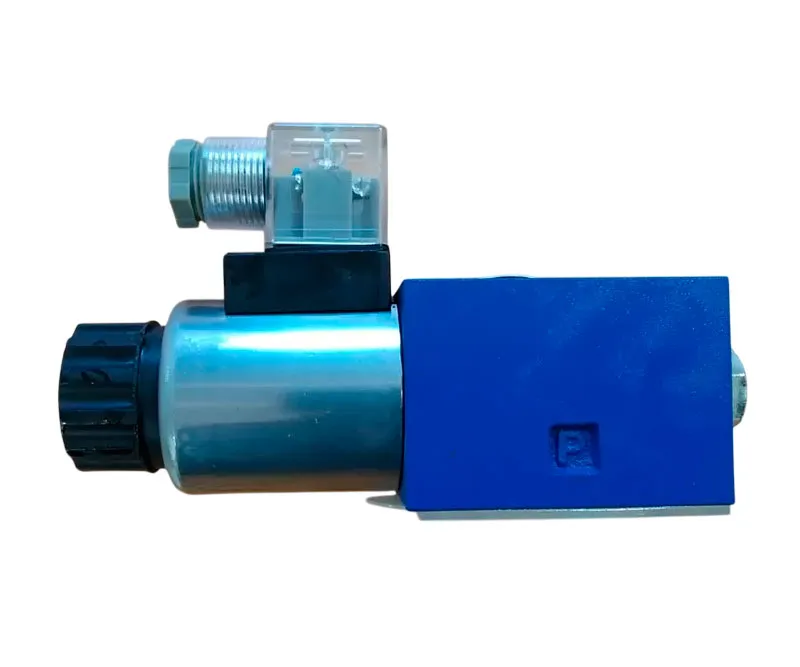

Гидрораспределитель ВЕ6.574.Г24.НМ представляет золотниковый распределитель, работающий по принципу одностороннего электромагнитного управления, то есть в основе гидрораспределителя один магнит (катушка). Его главная задача — менять траекторию движения рабочей жидкости (масла) внутри гидросистемы. Гидравлический распределитель ВЕ6.574.Г24 является аналогом: 4DWG6C60/DC24, 4WE6C61/CG24N9Z5L.

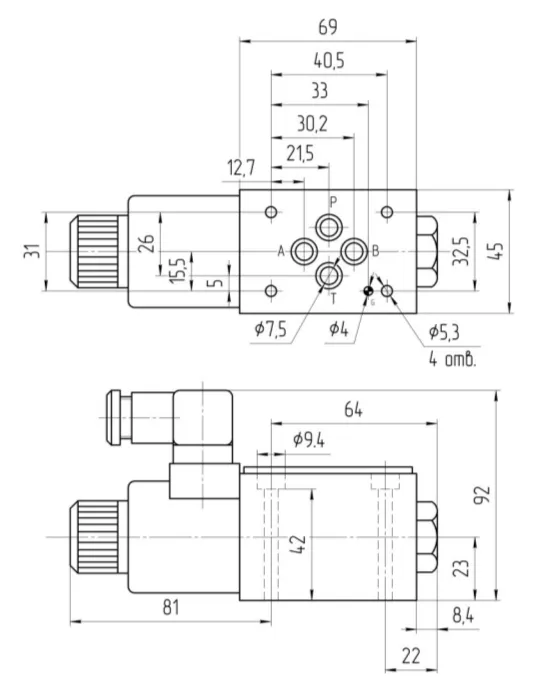

Устройство гидрораспределителя состоит из корпуса, одного магнита (катушки), каналов, с помощью которых подключаются гидролинии, золотника и возвратной пружины. Условный проход гидрораспределителя ВЕ6 574 Г24.НМ составляет 6 миллиметров.
Структура условного обозначения ВЕ6
| 1 | 2 | 3 | . | 4 | . | 5 | . | 6 |
| В | Е | 6 | 574 | О | В110 |
| 1 | Тип устройства | В = золотниковый гидрораспределитель |
| 2 | Вид управления | Е = электромагнитное |
| 3 | Условный проход | 6 = 6 мм |

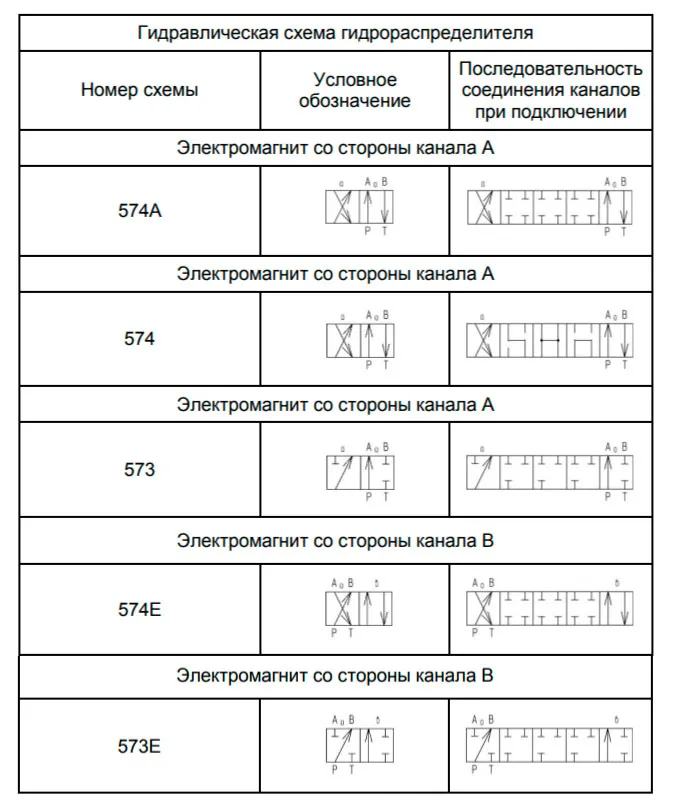

| 4 | Схема распределения рабочей жидкости | 14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А См. схемы распределения рабочей жидкости (вкладка «чертеж») |
| 5 | Способ установки золотника | О = без пружинного возврата для схем 574, 574А ОФ = без пружинного возврата с фиксацией для схем 574, 574А |
| 6 | Напряжение | Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: |
Технические характеристики гидрораспределителя ВЕ6.574.Г24, Ду=6мм
| Параметр | ВЕ6 с двухсторонним управлением | ВЕ6 с односторонним управлением |
| Условный проход, мм | 6 | |
| Давление нагнетания в линиях A, B, P, Мпа | 31,5 | |
| Давление в линии T, Мпа | 16 | |
| Расход, л/мин: — с электромагнитом постоянного тока — с электромагнитом переменного тока частотой 50 Гц |
80 60 |
|
| Время срабатывания при номинальном режиме, мин.: — с электромагнитом постоянного тока — с электромагнитом переменного тока частотой 50 Гц |
35 25 |
|
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
|
| Диапазон температур рабочей жидкости, ºС | -30 … +80 | |
| Температура окружающей среды, ºС | до +50 | |
| Диапазон вязкостей жидкости, сСт | 25 … 2320 | |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | |
| Вес, кг | 2,2 | 1,6 |
