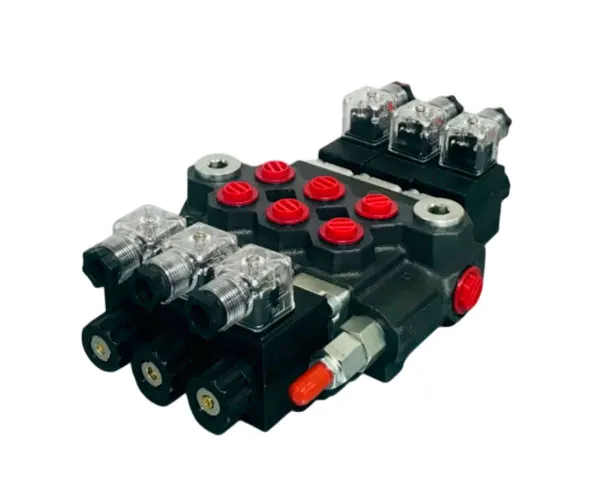

Гидрораспределитель 03Z50 AАА ES3 12/24 VDC G Badestnost
Гидрораспределитель 03Z50 AAA ES3 12/24 VDC G Badestnost моноблочный трёхзолотниковый с электромагнитным управлением имеет пружинный возврат в нейтральное положение. Благодаря электромагнитному управлению, гидравлический распределитель гарантирует точное и надежное выполнение рабочих функций, таких как переключение потоков, регулирование давления и распределение мощности. Агрегат рассчитан на следующее максимальное давление: линия P — 250 Бар, линия T — 50 Бар, линии A, B — 300 Бар.
Данный тип гидрораспределителя компактен, имеет малый вес и невысокую стоимость. Применяется в основном в мобильной строительной, коммунальной и сельскохозяйственной технике.
Расшифровка обозначения
1. Корпус
| 03Z50 | 3 золотника, номинальный расход 50 л/мин |
2. Параметры золотника
| Тип | Описание |
| A | Двойного действия, трехпозиционный A и В перекрыты в среднем положении |
| D | Двойного действия, трехпозиционный A и В сединены со сливом в среднем положении |
3. Управление
| ES1 | Одностороннее управление P — A с пружинным возвратом в нейтральное положение |
| ES2 | Одностороннее управление P — В с пружинным возвратом в нейтральное положение |
| ES3 | Двухстороннее управление P — A (B) с пружинным возвратом в нейтральное положение |
4. Магнит (с разъемом ISO 4400)
| 12VDC | Номинальное напряжение 12В постоянного тока |
| 24VDC | Номинальное напряжение 24В постоянного тока |
5. Резьбы
| G | A, В — G3/8; P,T G1/2″ |
Где применяется
Моноблочный гидрораспределитель 3Z50 А ES3 12/24 VDC G с электромагнитным управлением используется в гидравлических системах различных видов техники, включая:
- тракторы и минитракторы;
- экскаваторы, буровые установки;
- погрузчики, автомобильные краны;
- дорожную, сельскохозяйственную и коммунальную технику;
- прессы, дровоколы и другие гидравлические установки.
Технические характеристики
- конструктивное исполнение: моноблок.
- расход рабочей жидкости: 50 л/мин.
- крепление: три отверстия под болты М8.
- присоединительные отверстия: внутренние резьбы Port T, P — G-1/2; А,В-3/8.
- рабочая температура окружающей среды: от -40 до + 80.
- кинематическая вязкость масла: от 12 до 400 мм2/с при температуре от -15 до + 80.
- допустимая степень загрязнения рабочей жидкости класса 19/16 по ISO 4406.
- максимальное давление: линия P — 250 Бар, линия T — 50 Бар, линии A, B — 300 Бар.
- количество секций: 3.
- производитель: Badestnost (Болгария).
