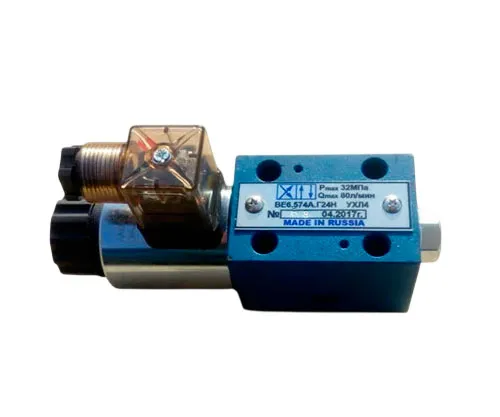

Гидрораспределитель BE6.574А.Г24 (аналог 4DWG6D60/DC24)
Гидрораспределитель ВЕ6.574А.Г24Н УХЛ4 предназначен для изменения направления потока рабочей жидкости. Гидрораспределители ВЕ относятся к электромагнитным с золотниковым гидравлическим распределением, то есть это гидрораспределители с электромагнитным управлением. Переключение положения золотника осуществляется с помощью управляющего элемента – электромагнита.
Гидравлический распределитель ВЕ6 574A Г24 состоит из корпуса, магнита, золотника и возвратной пружины. Является аналогом: 4DWG6D60/DC24, 4WE6D61/CG24N9Z5L.
Работа устройства основана на смещении золотника под действием электромагнита с напряжением 24 Вольт. Для нормальной работы гидрораспределителя необходимо постоянное наличие масла в полости электромагнита. Вязкость рабочей жидкости должна быть 25-2320сСт. Может использоваться рабочая жидкость с минеральной основой, биоразлагаемая с коротким периодом распада, синтетические эфиры и другие виды рабочей жидкости.
Технические характеристики гидрораспределителя ВЕ6.574 Г24
| Наименование | Значение |
| Серия: | BE6 |
| Присоединение: | Стыковое |
| Монтаж: | CETOP03 |
| Условный диаметр: | Ду 6 |
| Максимальное давление: | 32Мпа |
| Пропускная способность: | 80л/мин |
| Количество каналов: | 4 |
| Количество положений: | 2 |
| Количество секций: | 1 |
| Условная схема золотника: | 574А |
| Возврат золотника: | Пружинный возврат |
| Напряжение: | 24VDC |
| Монтажные отверстия: | Болт М6 4шт |
| Температура воздуха: | -40° C…+60 °C |
| Максимальное рабочее давление: | P, А, В — 32Мпа, T — 10МПа |
| Рабочая жидкость: | Гидравлическое минеральное масло |
| Температура жидкости: | -15 °C …+90 °C |
| Масса: | 2.2 кг |
