Гидрораспределитель МР80-4/1-222 (170)

Гидрораспределитель МР80-4/1-222 (170) МТЗ

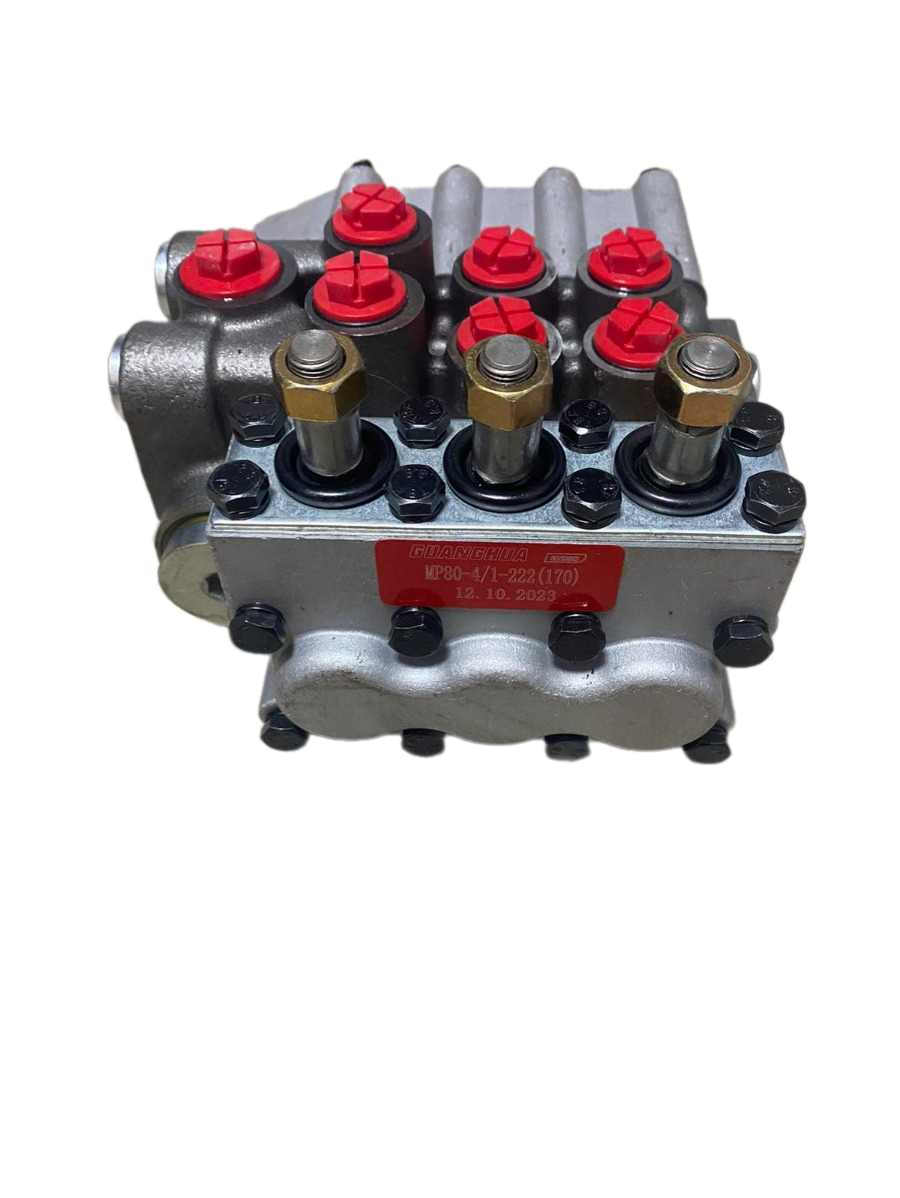

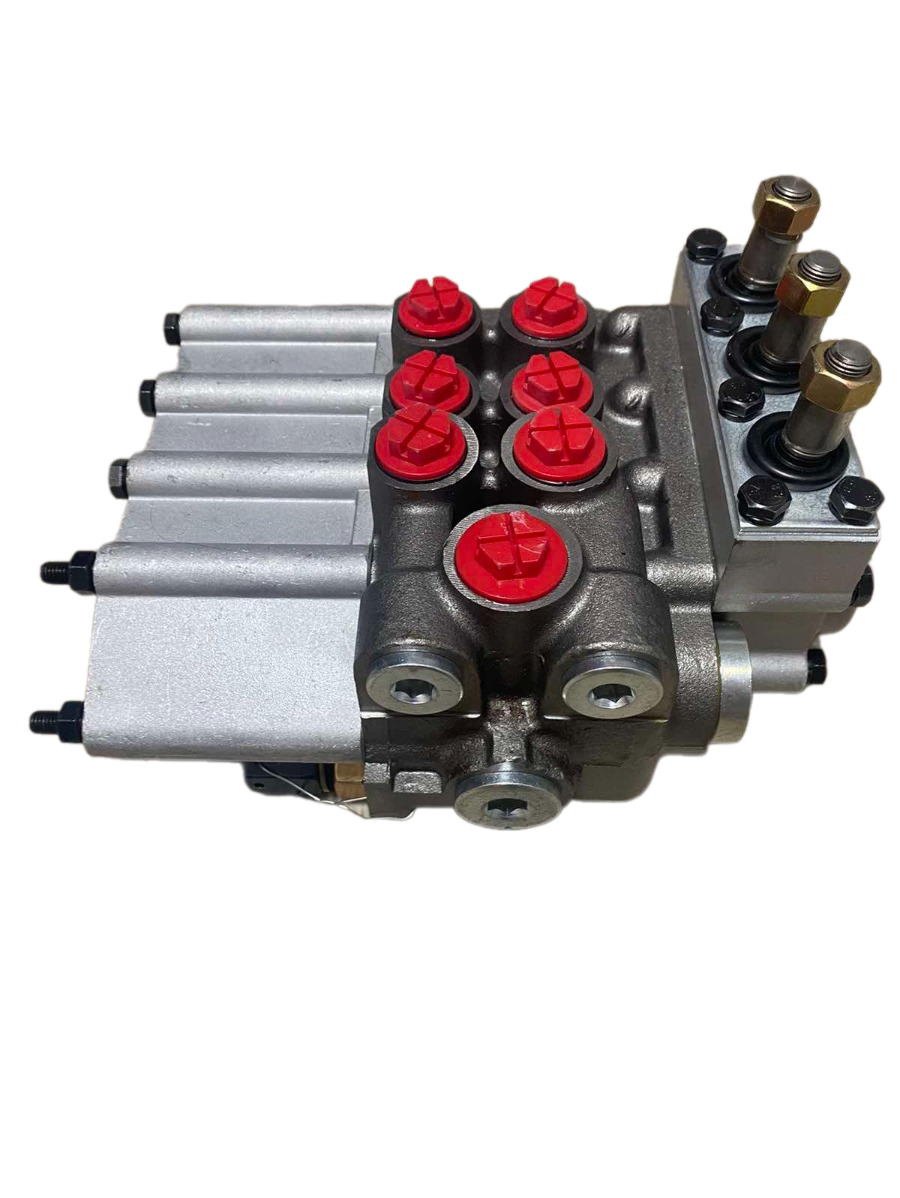

Гидрораспределитель МР 80-4/1-222 (170) предназначен для распределения и регулирования давления в гидросистемах машин с насосами различной производительности от 10 до 140 л/мин.

Устройство является аналогом Р80-3/1-222 по функциональному назначению и габаритно-присоединительным размерам. МР означает, что гидрораспределитель модернизированный и обладает рядом преимуществ по сравнению с аналогом Р80. Использован корпус с пролитыми внутренними полостями увеличенного сечения без тупиковых переходов. Также внедрена новая клапанная система, увеличивающая диапазон основных показателей. Внедрено хромовое покрытие Хтв.15 на золотнике, за счет чего происходит улучшение параметров внутренней герметичности и уменьшение усилия управления золотниками.

Таблица взаимозаменяемости гидрораспределителей типа МР80:

Где применяется

Гидрораспределитель МР-80-4/1-222 (170) применяется на тракторах МТЗ-50, МТЗ-80 и их модификаций, ЮМЗ-6 и мод., ЮМЗ-650, Т-150 и мод., Т-150К и мод., Т-70 и мод., Т-40; машинах без силового регулятора пахоты.

Распределитель имеет тип — клапанно-золотниковый, моноблочный. Расход рабочей жидкости с номинального до максимального объема составляет от 80 до 120 литров в минуту. Число золотников — 3. Диапазон допустимого давления от номинального до максимального составляет от 20 до 25 МПа. Тип золотника — с закрытым центром и уравновешенный с торцов.

Позиции золотника:

• «Подъем с фиксацией»;
• «Нейтральная»;
• «Опускание принудительное с фиксацией»;
• «Плавающая с фиксацией» (автовозврат из рабочих позиций при достижении заданного давления).

Технические характеристики:
