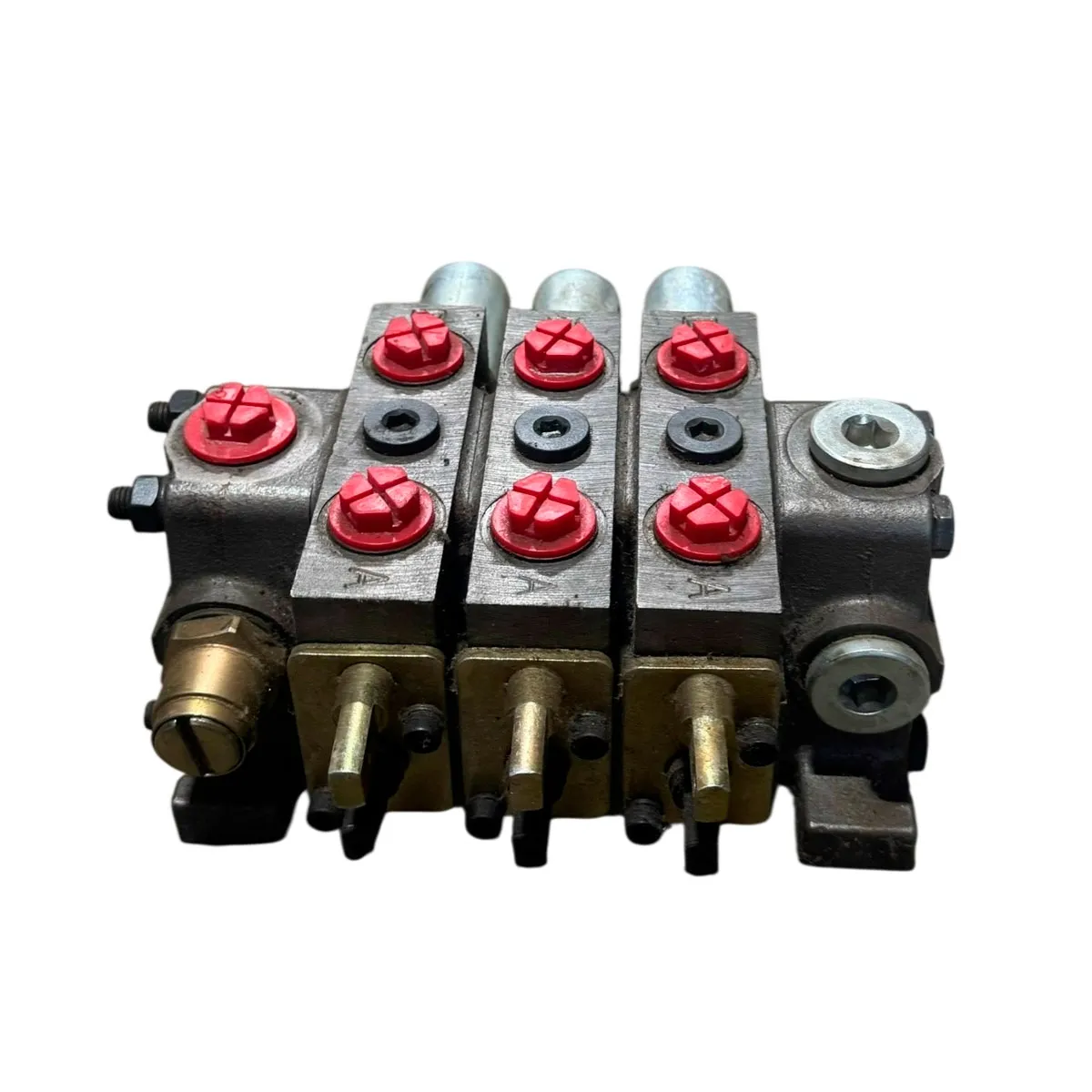

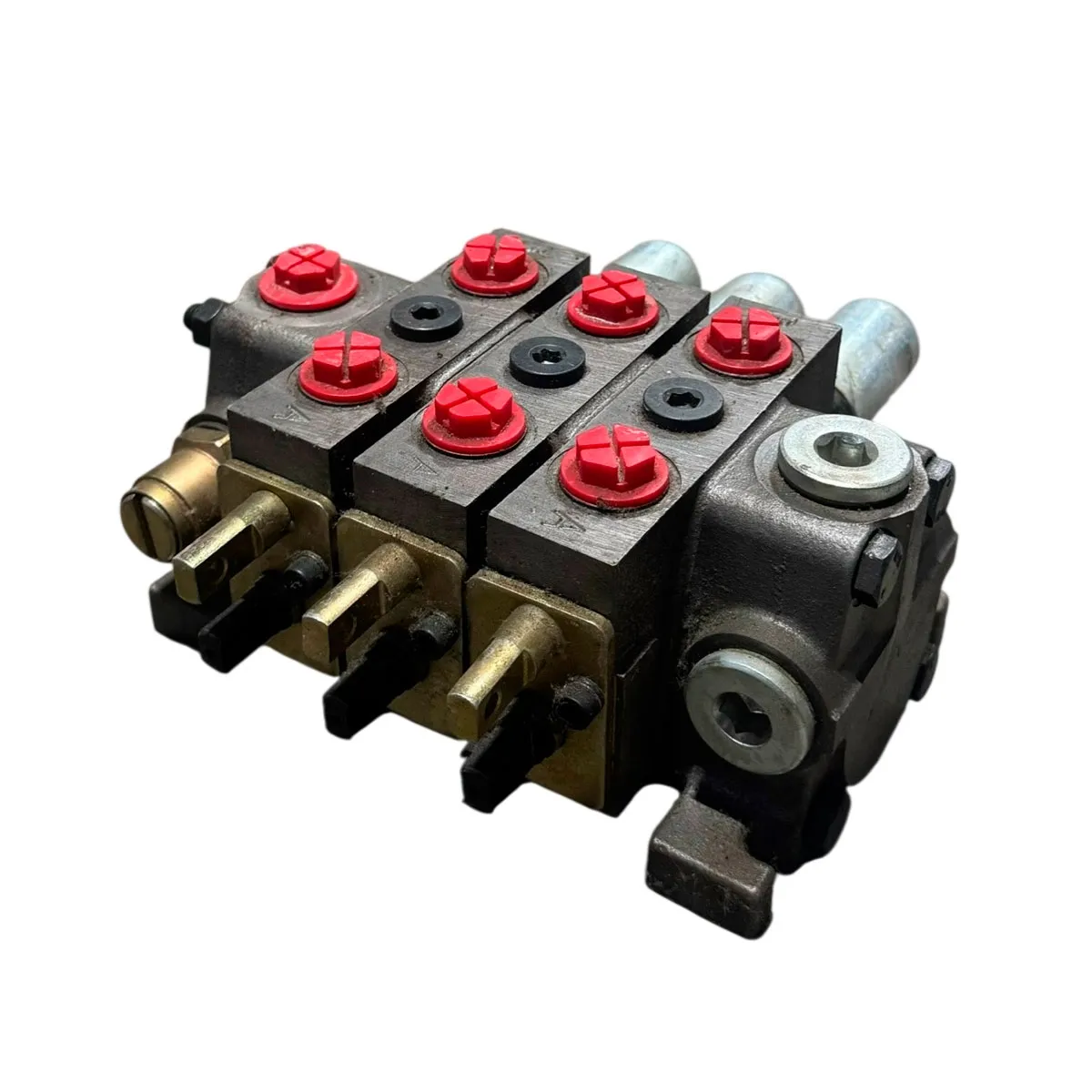

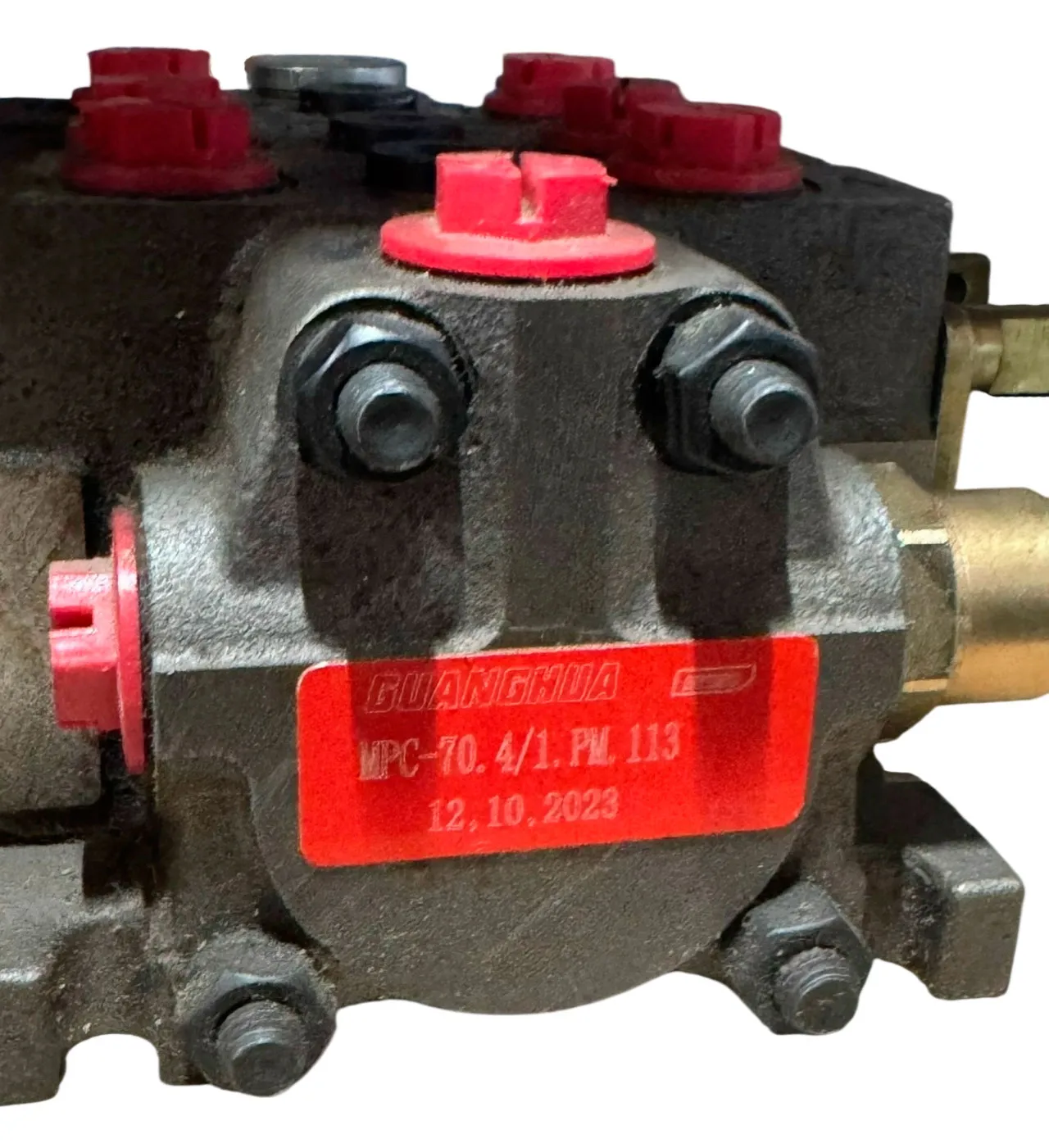

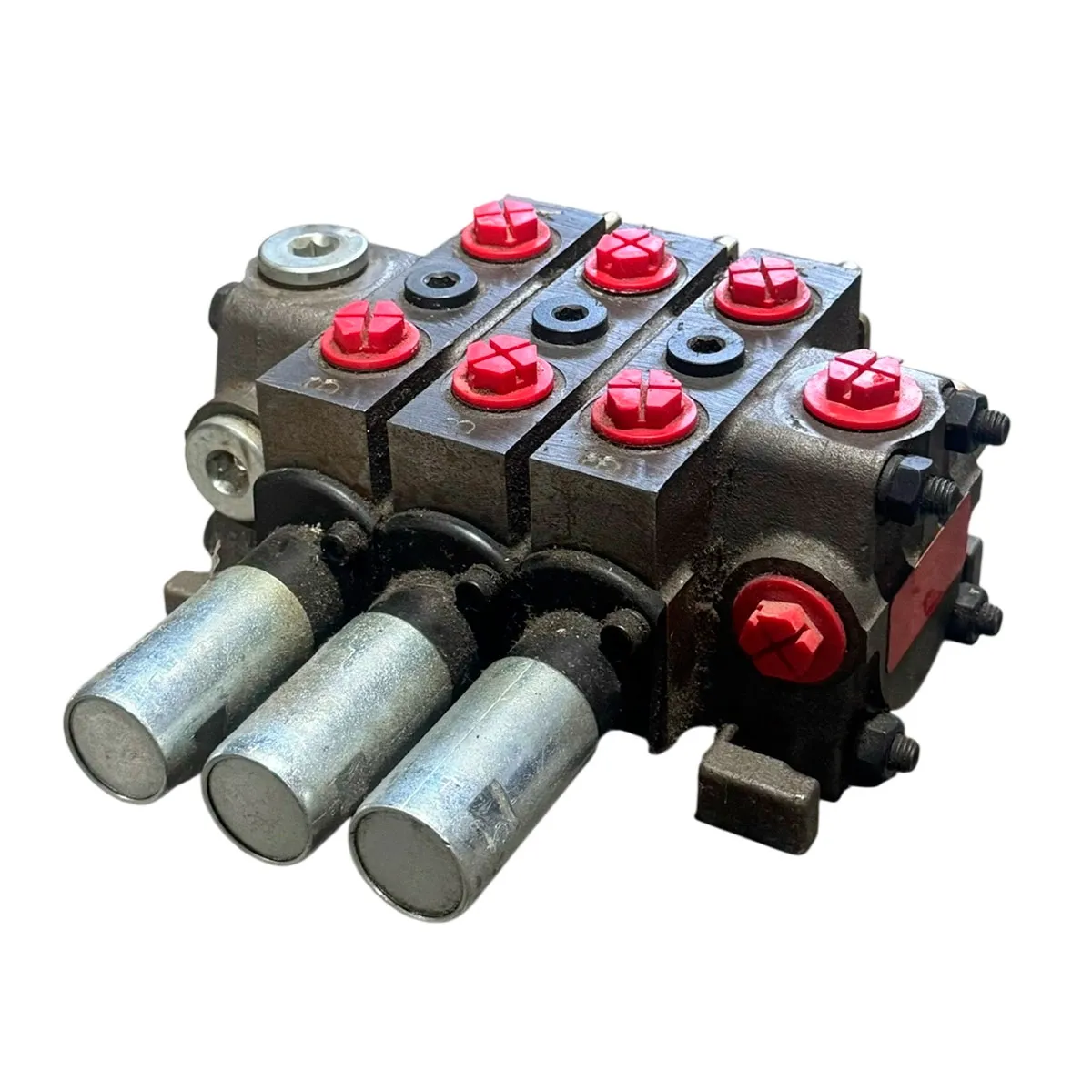

Гидрораспределитель МРС 70.4/1.РМ.113 (аналог РП70-890.1)
Гидрораспределитель МРС 70.4/1.РМ.113 используется для изменения направления потока рабочей жидкости и защиты от перегрузок в гидросистемах тракторов, сельскохозяйственных, строительных, коммунальных, дорожных машин и другой мобильной техники.
МРС 70.4/1.РМ.113 | |||||||
---|---|---|---|---|---|---|---|
МР | С | 70 | 4 | 1 | Р | М | 113 |
Серия | Секционный | Номинальный расход, л/мин | Исполнение по номинальному давлению | Конструктивное исполнение по эксплуатационному назначению (1, 2, 3, 4): 1 — для автономного применения; 2 — для работы совместно с другим распределителем (слив рабочего потока к другому потребителю); 3 — для работы совместно с г/р, имеющим индекс 2; 4 — для работы совместно с регулятором потока |
Тип управления: Р — рычажное; D-дистанционное; Т — троссовое |
Способ управления: М — рычагами, направленными к отверстиям исполнительных механизмов; Н — рычагами, направленными к отверстиям крепления |
Количество секций (количество цифр) и типа каждого золотника: (1, 2, 3, 4) |
Устройство является аналогом РП70-890.1 и применяется на тракторах без силового регулятора и без гидроподъемника с фиксацией 1-го золотника в положении «Подъём», «Беларус»- 100Х; 80.1; 82.1; 826; 82Р; МТЗ-80Х.
Распределитель имеет тип — секционный, с открытым центром. Расход рабочей жидкости с номинального до максимального объема составляет от 70 до 90 литров в минуту. Диапазон допустимого давления от номинального до максимального составляет от 20 до 25 МПа. Тип предохранительного клапана — непрямого действия. Управление золотником — механическое (рычажное).
Позиции золотника:
- «Подъем»;
- «Нейтральная»;
- «Опускание»;
- «Плавающая»;
Габаритные и присоединительные размеры:
Поз. обозначения | Наименование | Примечание |
---|---|---|
С3 | Секция золотниковая с ручным управлением | Рычажный или тяговый тип |
ПП | Плита передняя (клапанная секция) | |
ПЗ | Плита задняя (секция слива) | |
К | Клапан предохранительный | |
А и В | Подводы в рабочие полости исполнительных механизмов |
Характеристики:
Пользовательские характеристики | |
---|---|
Количество золотников | Обусловлено количеством секций от 1 до 10 |
Максимальное рабочее давление (МПа) | 25 |
Максимальный расход рабочей жидкости (л/мин) | 90 |
Масса (кг) | 4,1+N x 3,3 |
Номинальное рабочее давление (МПа) | 20 |
Номинальный расход рабочей жидкости (л/мин) | 70 |
Тип предохранительного клапана | Непрямого действия |
Тип распределителя | секционный, с открытым центром |
Управление золотником | Механическое (рычажное) |
Условный проход (мм) | 12 |
