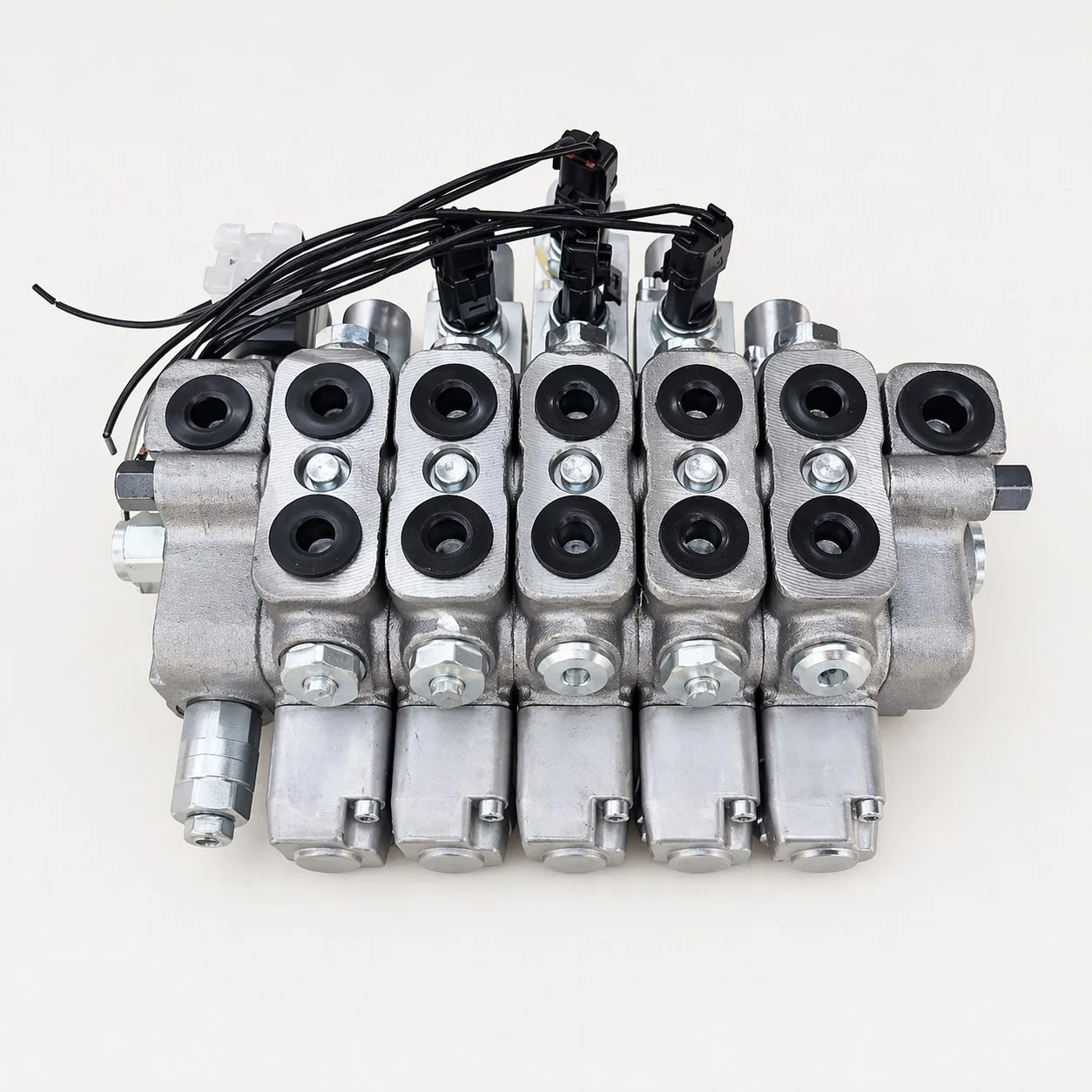

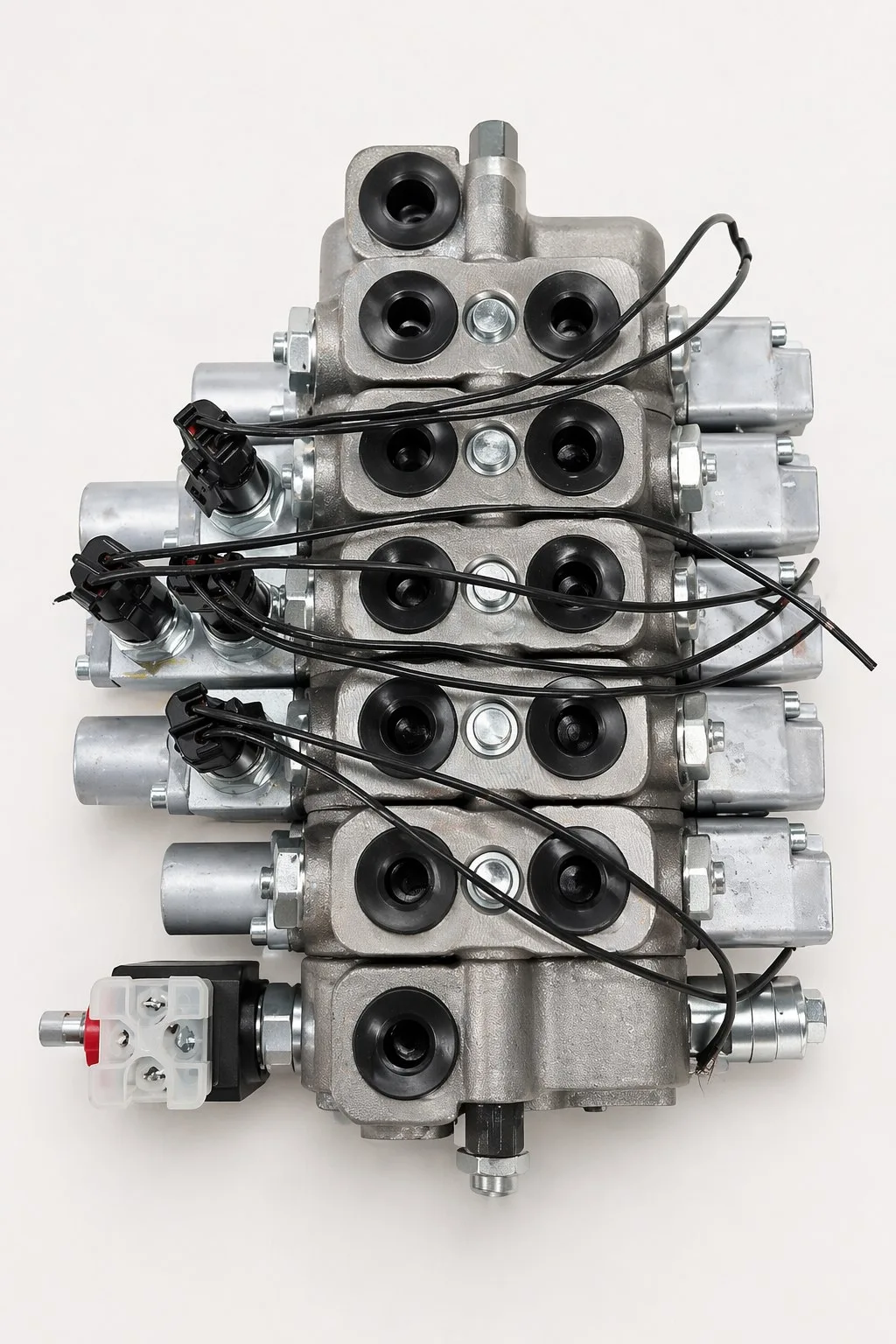

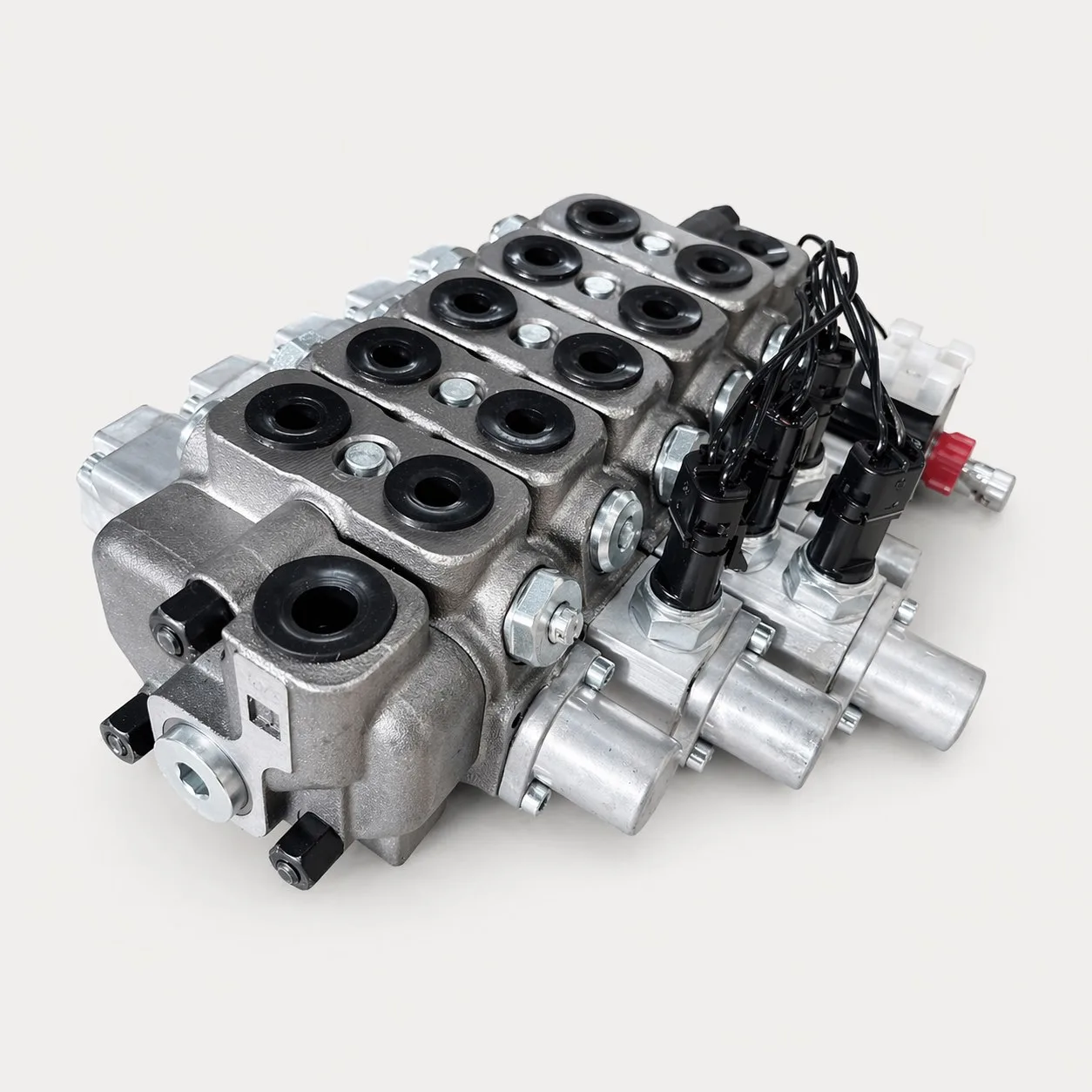

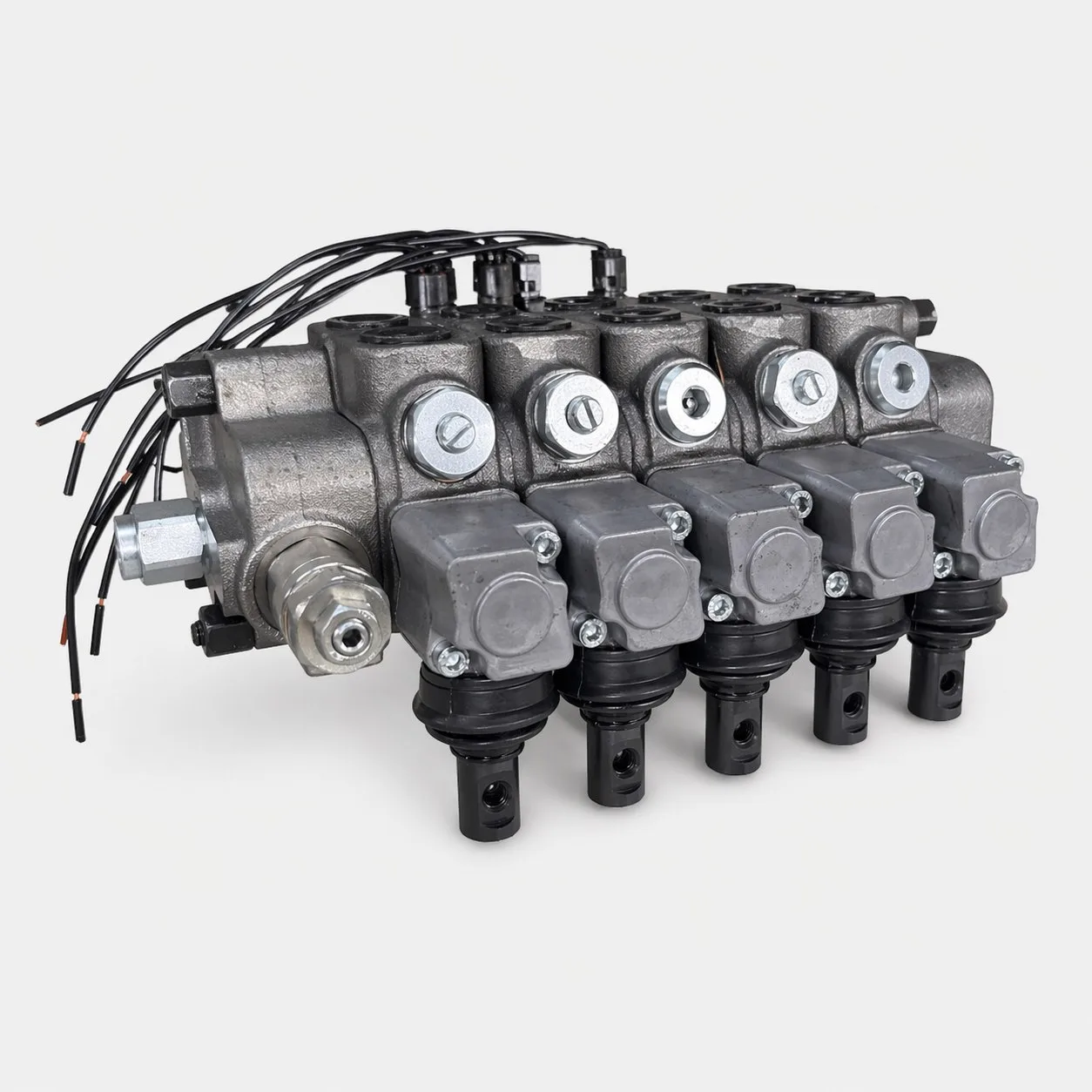

Гидрораспределитель P1C45/5 (112500090H8) на краны-манипуляторы КМУ ИНМАН ИМ55, ИМ77, ИМ100, ИМ95, ИМ150
Гидрораспределитель Р1С45/5 (112500090H8) секционный распределитель основных операций с 5 рабочими секциями, номинальным расходом 45 л/мин и максимальным давлением 315 бар. Гидравлический распределитель предназначен для управления гидроцилиндрами и моторами в мобильной технике. Устройство отвечает за управление потоками рабочей жидкости, точно направляя ее к необходимым исполнительным механизмам. От его надежности и точности работы зависят основные функции техники: движение, усилие и последовательность операций.
Гидрораспределитель Р1С45 поддерживает механическое, гидравлическое, пневматическое, электрическое и комбинированное управление. Порты P/A/B — 3/8″ BSP, T — 1/2″ BSP. Работает в широком диапазоне температур (-60…+50 °C воздух) и вязкости масла. Низкие внутренние утечки (3 см³/мин).
Где применяется
Гидрораспределитель P1C45/5 (112500090H8) устанавливается на коленчатые крано-манипуляторные установки ИНМАН ИМ-55, ИМ-77, ИМ-100, ИМ-95, ИМ-150 (Inman IM55, IM77, IM100, IM95, IM150).
Технические характеристики
|
Наименование |
Значение |
|
Серия: |
P1C45 |
|
Номинальный расход: |
45 л/мин |
|
Максимальное давление: |
315 бар |
|
Максимальное давление для последовательной схемы: |
210 бар |
|
Максимальное давление в порту T: |
25 бар |
|
Количество секций: |
5 |
|
Внутренние утечки: |
3 см³/мин |
|
Температура окружающего воздуха: |
-60…+50 °C |
|
Температура рабочей жидкости (NBR): |
-40…+80 °C |
|
Температура рабочей жидкости (VITON): |
-30…+100 °C |
|
Вязкость рабочей жидкости: |
12-1300 сСт |
|
Максимальный уровень загрязнения по ГОСТ 17216: |
14 |
|
Варианты управления: |
Механическое, гидравлическое, пневматическое, электрическое, электрогидравлическое, электропневматическое |
|
Резьбы портов P, A, B: |
3/8 BSP |
|
Резьба порта T: |
1/2 BSP |
|
Масса, кг: |
14,8 |
