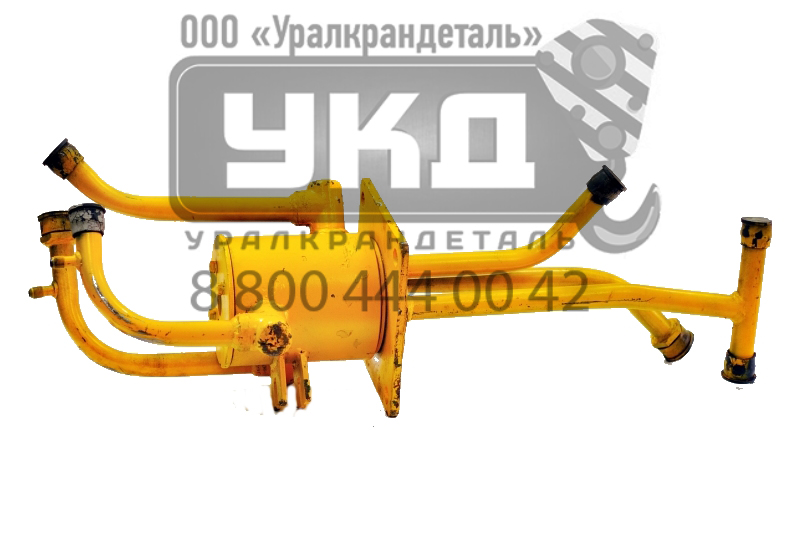

Гидрошарнир КС-35714В.83.300 на автокран Ивановец КС-35714В
Гидрошарнир (вращающееся соединение) КС-35714.83.300- специальное устройство, которое предназначено для передачи гидравлической жидкости от установленного на неповоротной части крана насоса к самой гидравлической аппаратуре, которая установлена, в свою очередь, на поворотной части автокрана, которая вращается на 360 градусов. Вращающееся соединение работает как главный коллектор.
Состав конструкции: гидрошарнир имеет в своей установки три канала: напорный, сливной и дренажный. Данные каналы разделяются между собой предохранительными шайбами и уплотнительными каналами.
Принцип работы: гидравлическая жидкость от насоса гидрораспределителя идет по стальным трубопроводам, которые заключены в колонну. Колонна с одной стороны прикрепляется на поворотной платформе, а с другой при помощи шарнирного соединения – с коллектором. Сам процесс передачи рабочей жидкости происходит в обоих противоположных направлениях. Корпус вращательного соединения надежно устанавливается на неповоротной части автокрана, а сама вращающаяся обойма с помощью подвижного поводка сразу соединяется с поворотной частью
Для наглядности схема гидрошарнира КС-35714В.83.300 представлена ниже:
