Гидроцилиндр ДЗ-98В.43.03.000 | ГЦ-100.63х800.31 (29) выноса рамы автогрейдера ДЗ-98, ДЗ-98-110
Гидроцилиндр выноса рамы ДЗ-98В.43.03.000 | ГЦ-100.63х800.31 (29) — это элемент конструкции переднего (грейдерного) отвала, который является одним из ключевых видов рабочего оборудования автогрейдеров ДЗ-98, ДЗ-98-110 «ЧСДМ». Гидравлический цилиндр имеет диаметр гильзы — 100 мм, диаметр штока — 63 мм и ход — 800 мм.
Конструкция и принцип работы
Гидроцилиндр служит для подачи необходимого количества механической энергии на рабочий орган с целью обеспечения его работоспособности. Это питание образуется из эксплуатационной жидкости, которая перекачивается подвижным звеном прибора, совершающим возвратно-поступательные движения.

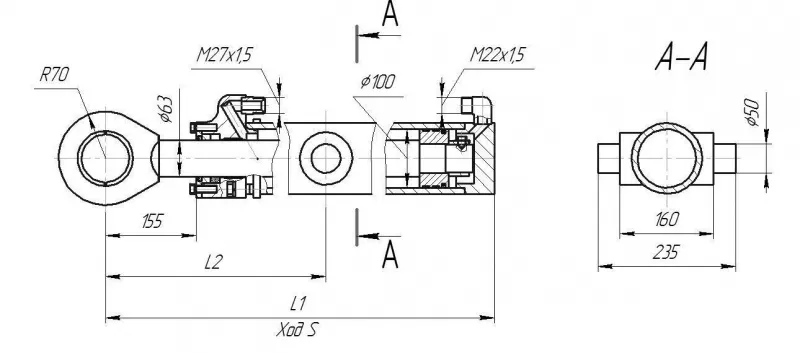

Гидроцилиндр выноса тяговой рамы представляет собой рабочий узел весом 75 кг. Его конструкция включает набор цилиндров, патрубков, колец, поршня, а также целого ряда крепежных и других деталей, к которым относятся болты и гайки, манжеты и шайбы, хомуты и очистители, сухарь и скребок. Подобно горизонтальным гидроцилиндрам опорного контура в автомобильных кранах устройство может комплектоваться гидравлическим замком.
Технические характеристики
- Артикул: ДЗ-98В.43.03.000 | ГЦ-100.63х800.31 (29).
- Диаметр поршня: 100 мм.
- Диаметр штока: 63 мм.
- Ход: 800 мм.
- Давление номинальное: 16 МПа.
- Давление максимальное: 20 МПа.
- Усилие на штоке толкающее: 125,6 (12560) кН (кгс).
- Усилие на штоке тянущее: 75,7 (7570) кН (кгс).
- Масса: 75 кг.
