Гидроцилиндр ГЦ-115.60х990.22-03 (243-03) стрелы экскаватора-погрузчика ЕлАЗ, Bobcat

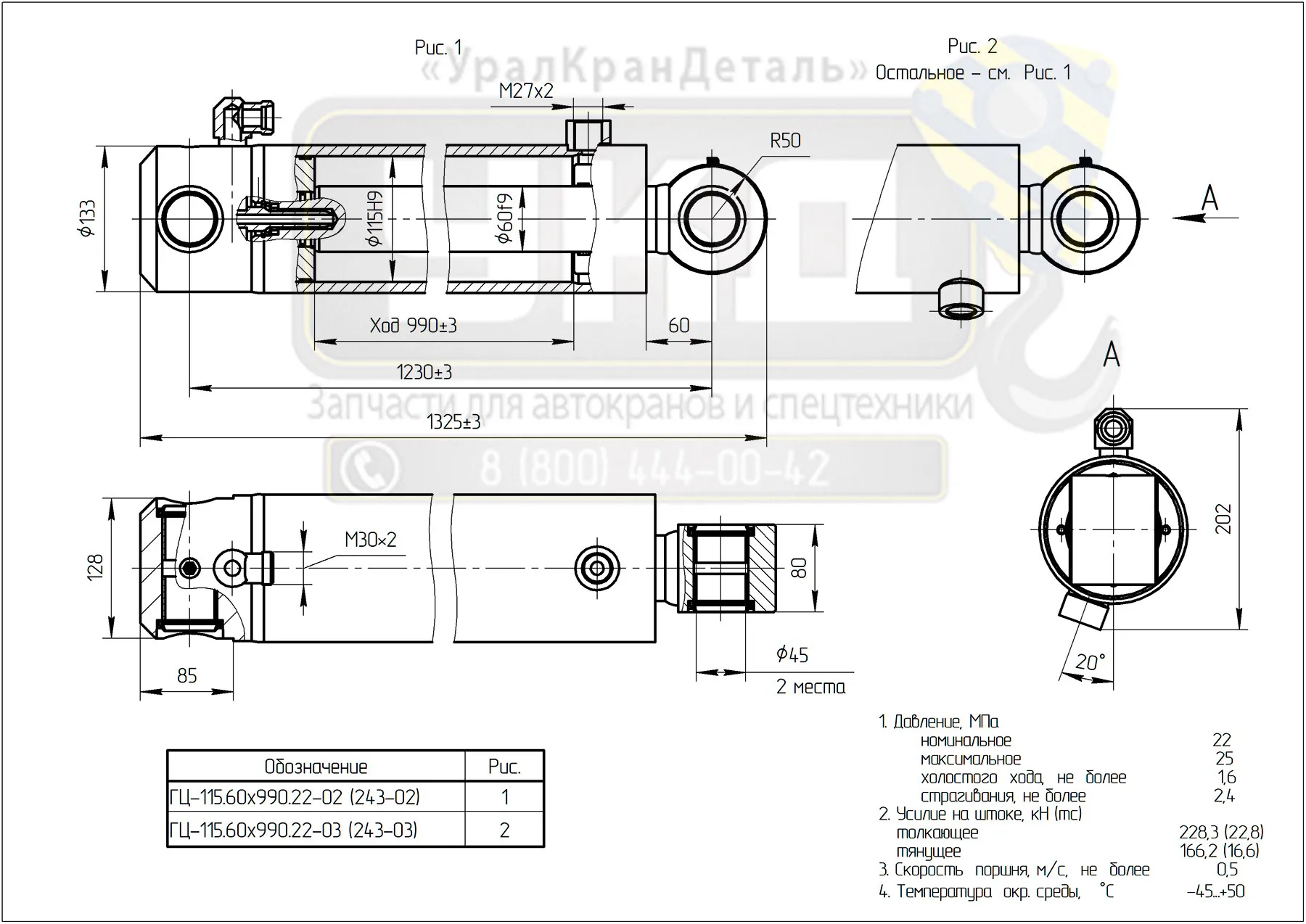

Гидроцилиндр ГЦ-115.60х990.22-03 (243-03) стрелы экскаваторного оборудования применяется на экскаваторах-погрузчиках ELAZ BL 880, 880-21, 880-22, 888 (Tarsus); Bobcat B730, B780 (Бобкэт). Гидравлический цилиндр имеет диаметр гильзы — 115 мм, диаметр штока — 60 мм и ход — 990 мм.
Припцип работы
Гидроцилиндр служит для подачи необходимого количества механической энергии на рабочий орган с целью обеспечения его работоспособности. Это питание образуется из эксплуатационной жидкости, которая перекачивается подвижным звеном прибора, совершающим возвратно-поступательные движения.
К основным элементам гидравлического цилиндра относят:
- Корпус — обычно выполнен из стали или чугуна, может быть цельнолитым или сварным.
- Поршень — подвижный элемент, который преобразует энергию жидкости в механическое движение.
- Шток — элемент, который передаёт движение от поршня к исполнительному механизму.
- Уплотнения — обеспечивают герметичность системы и предотвращают утечки жидкости.
Неправильная работа гидроцилиндра может привести к неисправностям машины. Как правило, причиной поломки являются перегрузки под действием давления и грязной рабочей жидкости, что не отвечает техническим требованиям.
Технические характеристики
- Артикул: ЦГ-115.60х990.22-03 (243-03).
- Диаметр поршня: 115 мм.
- Диаметр штока: 60 мм.
- Ход: 990 мм.
- Масса: 76,55 кг.
- Давление номинальное: 22 МПа.
- Давление максимальное: 25 МПа.
- Давление холостого хода, не более: 1,6 МПа.
- Давление страгивания, не более: 2,4 МПа.
- Усилие на штоке толкающее: 228,3 (22,8) кН (mc).
- Усилие на штоке тянущее: 166,2 (16,6) кН (mc).
- Скорость поршня, не более: 0,5 м/c.
- Температура окружающей среды: -40…+50 ° C.
