Гидроцилиндр ГЦ-190.90х1250.11 (86-01) подъёма стрелы трубоукладчика ТБ-3, ТБ-4, ОМТ-16
Гидроцилиндр ГЦ-190.90х1250.11 (86-01) (модификация) представляет собой объёмный гидродвигатель, который обеспечивает подъём и опускание стрелы трубоукладчиков ТБ-3, ОМТ-16, ТБ-4 (с 1998 года). Гидравлический цилиндр имеет диаметр гильзы — 190 мм, диаметр штока — 90 мм и ход — 1250 мм.
Трубоукладчики предназначены для перемещения, наводки, опускания и укладки в проектное положение труб различных диаметров.
Принцип работы
Гидроцилиндр стрелы — это механизм, который приводит её в движение: поднимает и опускает. Конструкция гидравлического цилиндра включает поршень и шток, движимые рабочей жидкостью под давлением. Шток передает усилие на рабочий орган, в данном случае – на стрелу. Для обеспечения герметичности конструкция предусматривает набор уплотнений – резиновых колец, которые также предотвращают вытекание рабочей жидкости.
Гидравлические цилиндры БРМЗ изготавливаются из высококачественных материалов, которые отличаются высокой прочностью и надежностью. Благодаря этим качествам они способны выдерживать повышенные нагрузки в процессе эксплуатации.
При правильном техническом обслуживании гидроцилиндр подъема стрелы ТБ-3, ТБ-4, ОМТ-16 будет служить долго. Обслуживать его необходимо посредством контролирования уровня рабочей жидкости и своевременной заменой уплотнительных элементов.
Где применяется
Гидроцилиндр ГЦ-190.90х1250.11 (86-01) подъема стрелы устанавливается на трубоукладчики ОМТ-16, ТБ-3, ТБ-4 (с 1998 по 2009 годы выпуска) производства Березовского ремонтно-механического завода (ООО «БРМЗ»).

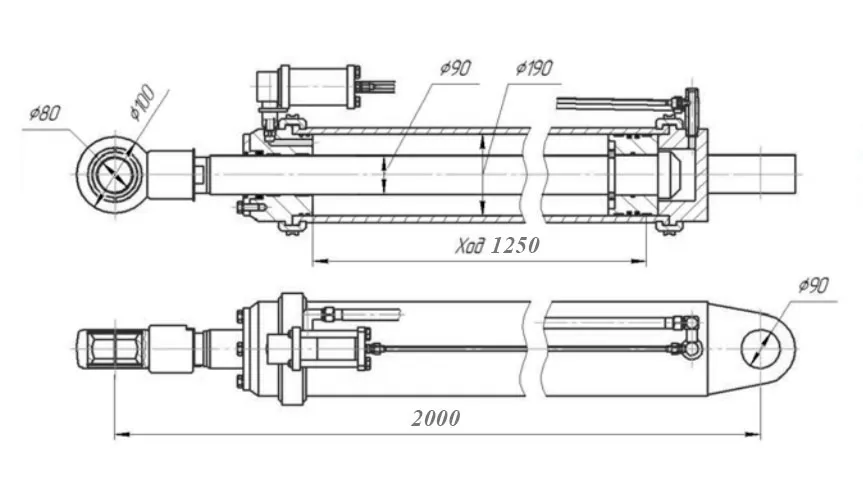

Технические характеристики
- Артикул: ГЦ-190.90х1250.11 (86-01).
- Диаметр гильзы: 190 мм.
- Диаметр штока: 90 мм.
- Ход: 1250 мм.
- Давление номинальное: 16 МПа.
- Давление максимальное: 20 МПа.
- Усилие на штоке, толкающее: 454,0 (45400) кН (кгс).
- Усилие на штоке, тянущее: 352 (35200) кН (кгс).
- Масса: 308,6 кг.
