Гидроцилиндр ГЦ-190.90х1250.11 (86) подъёма стрелы трубоукладчика ТБГ-16
Гидроцилиндр ГЦ-190.90х1250.11 (86) (с серьгой) представляет собой объёмный гидродвигатель, который обеспечивает подъём и опускание стрелы трубоукладчика ТБГ-16. Гидравлический цилиндр имеет диаметр гильзы — 190 мм, диаметр штока — 90 мм и ход — 1250 мм.
Трубоукладчики предназначены для перемещения, наводки, опускания и укладки в проектное положение труб различных диаметров.
Принцип работы
Гидроцилиндр стрелы — это механизм, который приводит её в движение: поднимает и опускает. Конструкция гидравлического цилиндра включает поршень и шток, движимые рабочей жидкостью под давлением. Шток передает усилие на рабочий орган, в данном случае – на стрелу. Для обеспечения герметичности конструкция предусматривает набор уплотнений – резиновых колец, которые также предотвращают вытекание рабочей жидкости.
Гидравлические цилиндры БРМЗ изготавливаются из высококачественных материалов, которые отличаются высокой прочностью и надежностью. Благодаря этим качествам они способны выдерживать повышенные нагрузки в процессе эксплуатации.
При правильном техническом обслуживании гидроцилиндр подъема стрелы ТБГ-16 будет долго служить. Обслуживать его необходимо посредством контролирования уровня рабочей жидкости и своевременной заменой уплотнительных элементов.
Где применяется
Гидроцилиндр ГЦ-190.90х1250.11 (86) подъёма и опускания стрелы устанавливается на трубоукладчики ТБГ-16 производства Березовского ремонтно-механического завода (ООО «БРМЗ»).

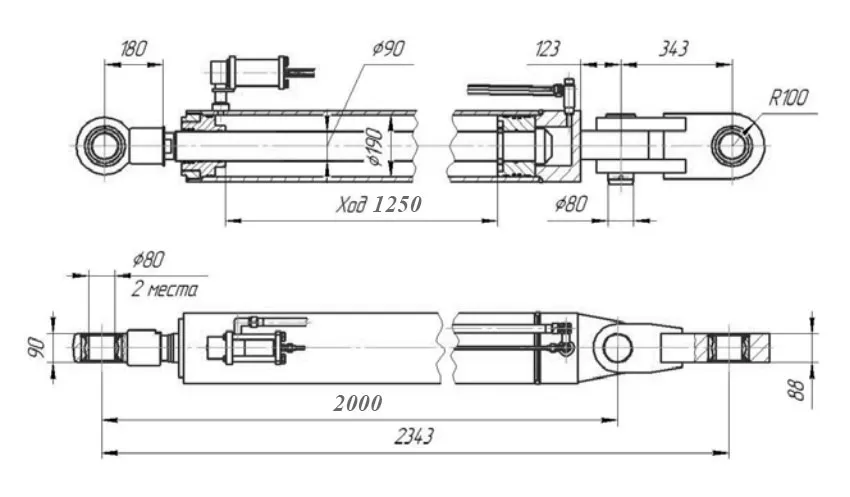

Технические характеристики
- Артикул: ГЦ-190.90х1250.11 (86).
- Диаметр гильзы: 190 мм.
- Диаметр штока: 90 мм.
- Ход: 1250 мм.
- Давление номинальное: 16 МПа.
- Давление максимальное: 20 МПа.
- Усилие на штоке, толкающее: 454,0 (45400) кН (кгс).
- Усилие на штоке, тянущее: 352 (35200) кН (кгс).
- Масса: 370 кг.
