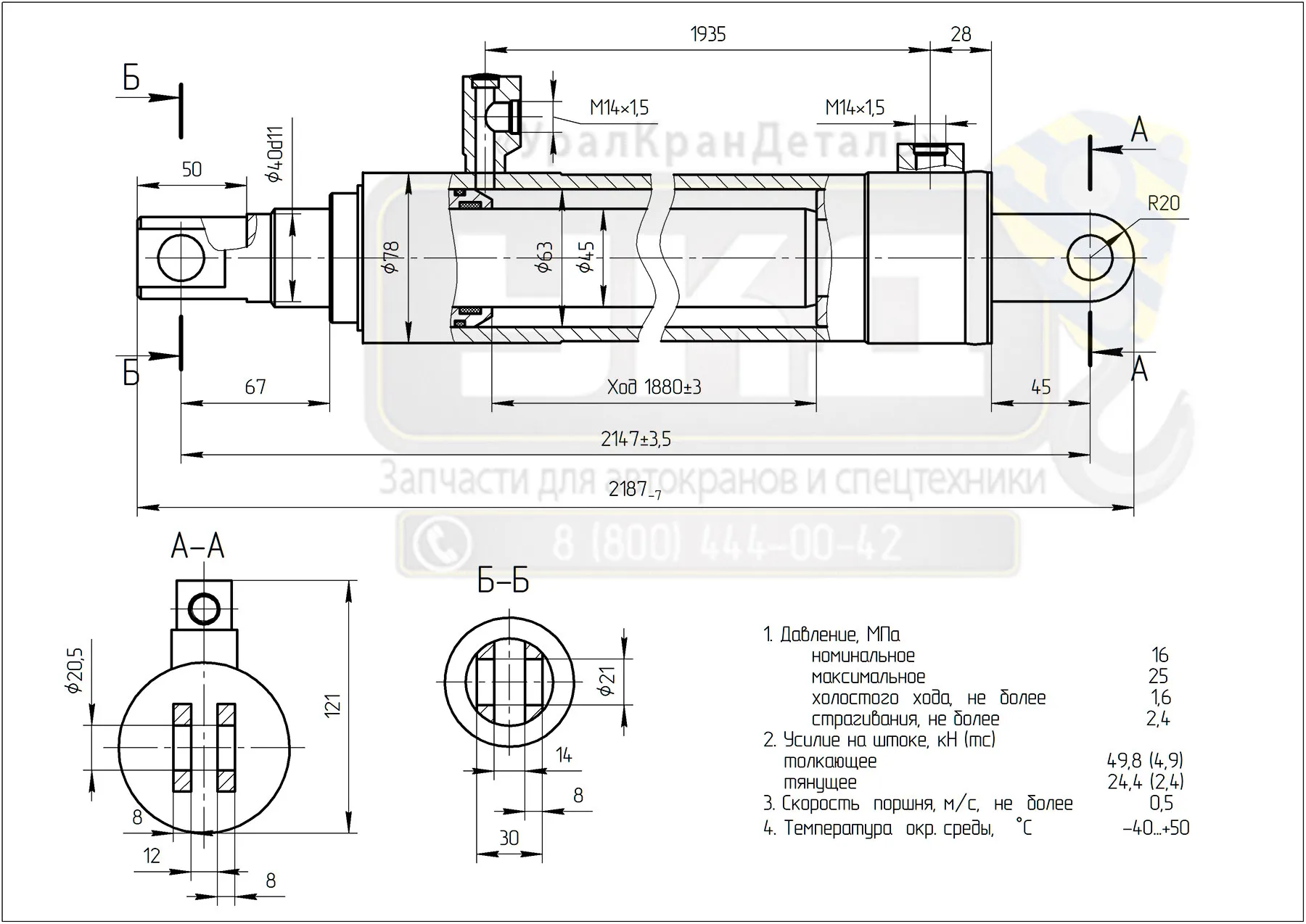

Гидроцилиндр ГЦ-63.45х1880.01 (214-03) выдвижения опор автокрана Челябинец
Гидроцилиндр ГЦ-63.45х1880.01 (214-03) это объемный гидродвигатель, который обеспечивает перевод аутригеров из транспортного положения в рабочее и обратно. Он используется для эффективного выдвижения и втягивания выносных опор, гарантируя устойчивость и жесткость конструкции крана Челябинец КС-45721-21, КС-55732-21, КС-55732-28, КС-55732-33, КС-55733-26, КС-55733-33, КС-65711-34 при подъемных операциях.
Принцип работы
Чтобы выдвинуть выносные опорные составляющие, нужно обеспечить повышение давления в нижней камере под поршнем. Это реализуется за счет подачи рабочей жидкости в напорную магистраль. В это время жидкость из области над поршнем выдавливается путем магистрали в бак рабочей гидравлической системы машины. С целью втягивания аутригеров нужно повысить давление в верхней камере — в области цилиндра над поршнем. При этом первая магистраль представляет собой напорную составляющую, а вторая — обратную.
Где применяется
Гидроцилиндр ГЦ-63.45х1880.01 (214-03) выдвижения (раздвижения) выносных опор применяется на автокранах Челябинец (ЧМЗ) модификаций:
- КС-45721-21 с 06.2014 года выпуска (грузоподъёмностью 25 тонн);
- КС-55732-21, КС-55732-28, КС-55732-33 (г/п 25 тонн);
- КС-55733-26, КС-55733-33 (г/п 32 тонны);
- КС-65711-34 (г/п 40 тонн).
Технические характеристики
- Диаметр поршня – 63 мм.
- Диаметр штока – 45 мм.
- Ход поршня — 1880 мм.
- Вес – 54 кг.
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Изделия завода изготавливаются на современных токарных станках и оборудовании с ЧПУ, строго соблюдая все нормы и технические условия ГОСТ РФ. Гидроцилиндры БРМЗ имеют высокий уровень качества и долгий срок службы.
