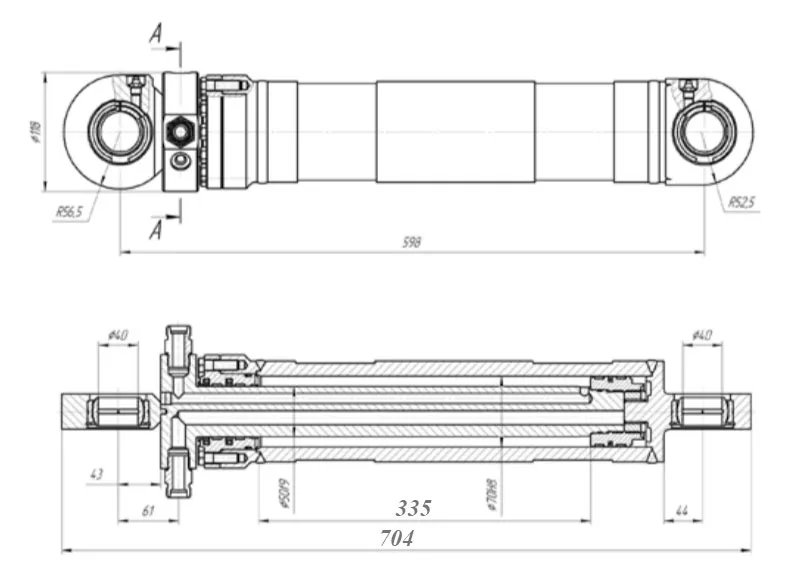

Гидроцилиндр ГЦ-70.50х335.11 (234-01) грейферного захвата на перегружатели MHL 320, MHL 331D, MHL 335, MHL 340D
Гидроцилиндр ГЦ-70.50х335.11 (234-01) в защитном кожухе предназначен для установки на грейферное навесное оборудование для открытия и закрытия захвата. Он применяется на колесных перегружателях «TEREX-FUCHS» (Германия) моделей MHL 320, MHL 331D, MHL 335, MHL 340D.
Гидроцилиндры грейферных захватов эксплуатируются в тяжелых условиях. Они устанавливаются поблизости от рабочих органов, работа происходит в рабочей среде повышенной загрязненности, устройства находятся в перманентной механической и динамической нагрузке. В связи с этим к конструктивному аспекту и материалу гидравлического цилиндра для грейферных захватов предъявляются высокие требования.
Припцип работы
Гидроцилиндр служит для подачи необходимого количества механической энергии на рабочий орган с целью обеспечения его работоспособности. Это питание образуется из эксплуатационной жидкости, которая перекачивается подвижным звеном прибора, совершающим возвратно-поступательные движения.
Шток гидравлического цилиндра грейферного захвата ГЦ-70.50х335.11 (234-01) изготовлен из стали высокой прочности, благодаря чему повышена износостойкость. Помимо этого, он отвечает за разделение полости цилиндра на два кармана. Уплотнители и манжеты обеспечивают надежную герметизацию камеры. Штоковый конец цилиндра — опора с оголовком сферической формы. Возвратно-поступательные движения совершаются с помощью плунжера, штока и цилиндрического корпуса.
Управление гидроцилиндром производится из кабины машиниста при помощи джойстика. Сигнал поступает на гидравлический распределитель и в зависимости от подаваемого управления рабочая жидкость поступает в полости изделия. Шток осуществляет рабочий ход (втянут, выдвинут).
Одним из важнейших показателей качества гидроцилиндра ГЦ-70.50х335.11 (234-01) в защитном кожухе является плавность и бесшумность его работы, без резких толчков и вибраций.
Технические характеристики
- Артикул: ГЦ-70.50х335.11 (234-01).
- Назначение гидроцилиндра: закрытый тип для управления грейфером HDMS 0,8 (с защитным кожухом).
- Диаметр гильзы: 70 мм.
- Диаметр штока: 50 мм.
- Ход: 335 мм.
- Давление номинальное: 32 МПа.
- Давление максимальное: 40 МПа.
- Усилие на штоке, толкающее: 120,6 (12300) кН (кгс).
- Усилие на штоке, тянущее: 58,8 (6000) кН (кгс).
- Масса: 44,6 кг.
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Изделия завода изготавливаются на современных токарных станках и оборудовании с ЧПУ, строго соблюдая все нормы и технические условия ГОСТ РФ. Гидроцилиндры БРМЗ имеют высокий уровень качества и долгий срок службы.
