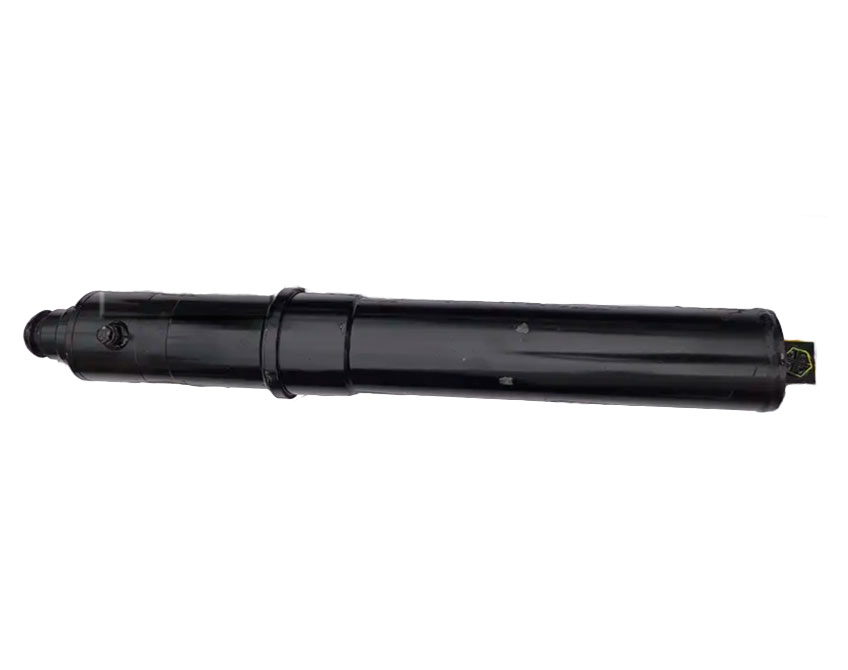

Гидроцилиндр КС-35715.31.200-1-03 вывешивания опор автокрана Ивановец КС-35715, КС-35714, КС-35714-2, КС-35714К-2
Гидроцилиндр КС-35715.31.200-1-03 (под ввертной замок) представляет из себя гидродвигатель, обеспечивающий вертикальное перемещение крана. Гидроопора используется, чтобы разгрузить автомобильное шасси от излишних нагрузок и выровнять автокран КС-35715, КС-35714, КС-35714-2, КС-35714К-2 Ивановец в горизонтальной плоскости. Альтернативная маркировка, замена: ГЦ-100.80х650.55 (141-01).
Опоры можно регулировать по отдельности, если место работы не имеет четкой плоскости. Выдвижение опор осуществляется при помощи гидравлических цилиндров, устанавливаемых непосредственно внутри опор и соединенных с общей силовой установкой автомобильного крана.
Принцип работы
После того как выносные опоры раздвинуты в нужное положение и под них уложены подпятники, производится вывешивание автокрана, включается рабочий ход гидроцилиндров опор.
Принцип работы гидроцилиндра заключается в следующем: насос через штуцер в задней крышке нагнетает давление в поршневой полости. Между полостями возникает перепад давления, под действием которого поршень выталкивается вперед и выдвигается шток. Объем полости над поршнем уменьшается, и рабочая жидкость из нее вытесняется в дренажный трубопровод.
Когда автомобильный кран, наоборот, переводится в транспортное положение, поршень выполняет обратный ход: теперь уже в штоковой полости насосом создается избыточное давление, поршень движется назад, шток втягивается, автокран «встает» на колеса. При этом объем поршневой полости падает, а рабочая жидкость вытекает в слив.
Где применяется
Гидроопора КС-35715.31.200-1-03 (под ввертной гидрозамок) устанавливается на автокранах Ивановец серий КС-35715, КС-35714 (г/п 16 тонн), КС-35714-2, КС-35714-К-2 (г/п 17 тонн).
Технические характеристики
|
Параметр |
Значение |
|
Диаметр поршня, мм |
100 |
|
Диаметр штока, мм |
80 |
|
Ход поршня, мм |
650 |
|
Давление номинальное, МПа |
16 |
|
Давление максимальное, МПа |
20 |
|
Усилие на штоке толкающее, кН |
125,6 |
|
Усилие на штоке тянущее, кН |
45,3 |
|
Общая габаритная длина, мм |
1005 |
|
Резьба под замок |
М33х2 |
|
Резьба под трубку |
М14х1,5 |
|
Рабочее давление, бар |
160 |
|
Вес, кг |
68,7 |
