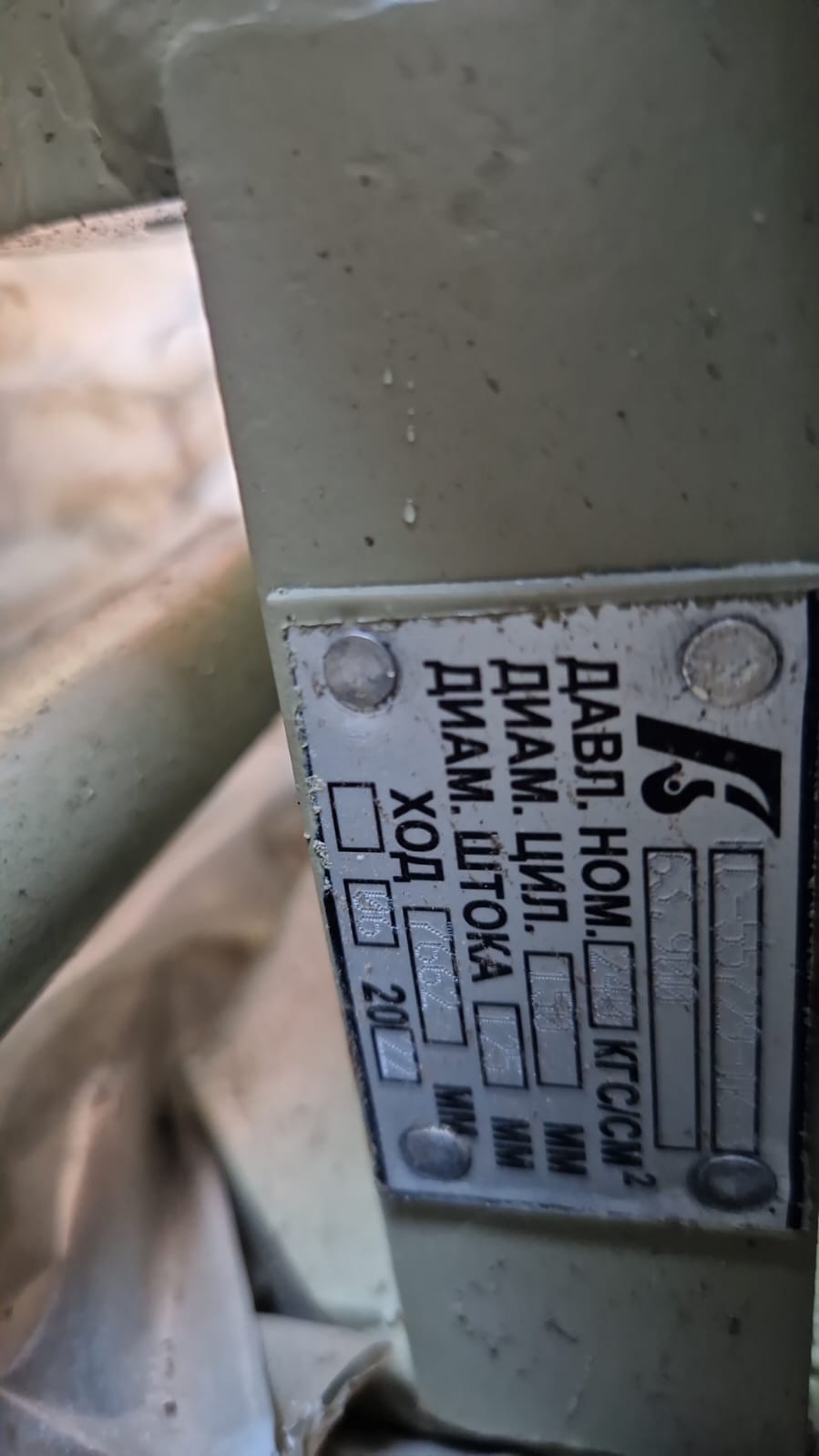

Гидроцилиндр КС-55729-1К-3.63.900 выдвижения секции стрелы автокрана КС-55729-1К-3 Клинцы
Гидроцилиндр КС-55729-1К-3.63.900 специальный крановый предназначен для оснащения механизма выдвижения (втягивания) секций стрелы автокрана Клинцы. Альтернативное обозначение: КС-55729-1К-3.63.900-1.
Как используется
Принцип работы механизма. Изменение внутреннего объема цилиндра позволяет штоку выдвигаться, что в свою очередь активирует рабочие механизмы крана. При подводе рабочей жидкости в отверстие А происходит выдвижение штока, при подводе рабочей жидкости в отверстие Б происходит втягивание штока. Рабочая жидкость при поршневой полости при этом сливается через отверстие А.
Установка гидроцилиндра осуществляется внутрь секции стрелы и опирается на роликовую опору. Соединения его частей включают уплотнительные детали, предотвращающие утечки гидравлической жидкости и защищающие систему от загрязнений. Уплотнители спроектированы так, чтобы не препятствовать свободному движению штока как при выдвижении, так и при втягивании.
Для обозначения нормальной работы гидроцилиндра следует применять минеральные масла с вязкостью от 10 до 1500 сСт при температуре окружающей среды от от минус 40 градусов до плюс 40 градусов.
Перед разборкой гидрооборудования необходимо:
- слить рабочую жидкость из его внутренних полостей или каналов;
- очистить и отмыть наружные поверхности от грязи, обезжирить их.
Где применяется
Гидроцилиндр КС-55729-1К-3.63.900 применяется для выдвижения и втягивания секции стрелы на автокранах Клинцы серий КС-55729-1К-3 (грузоподъемностью 32 тонны).
