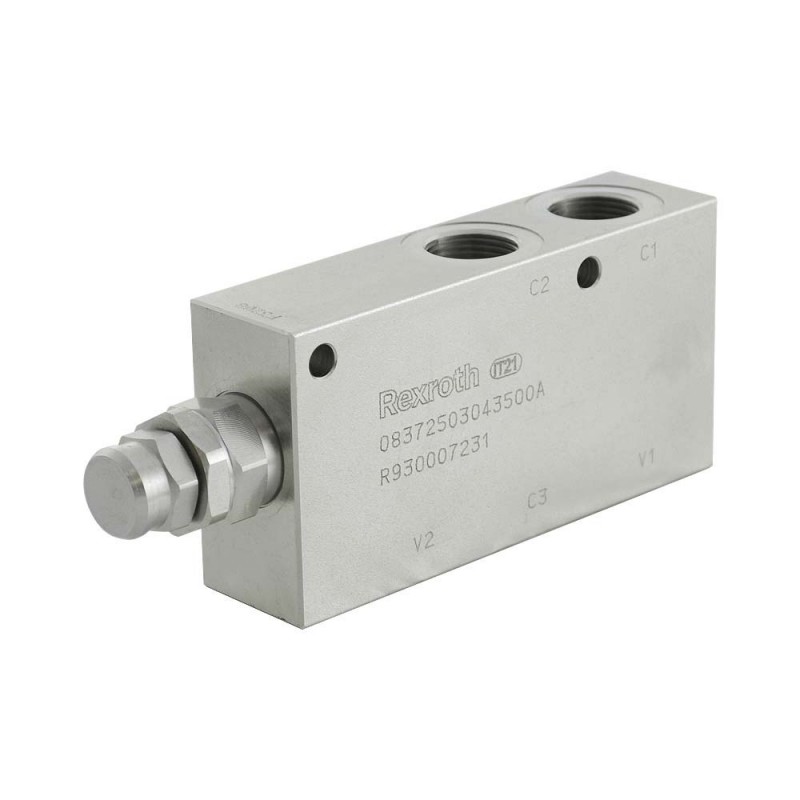

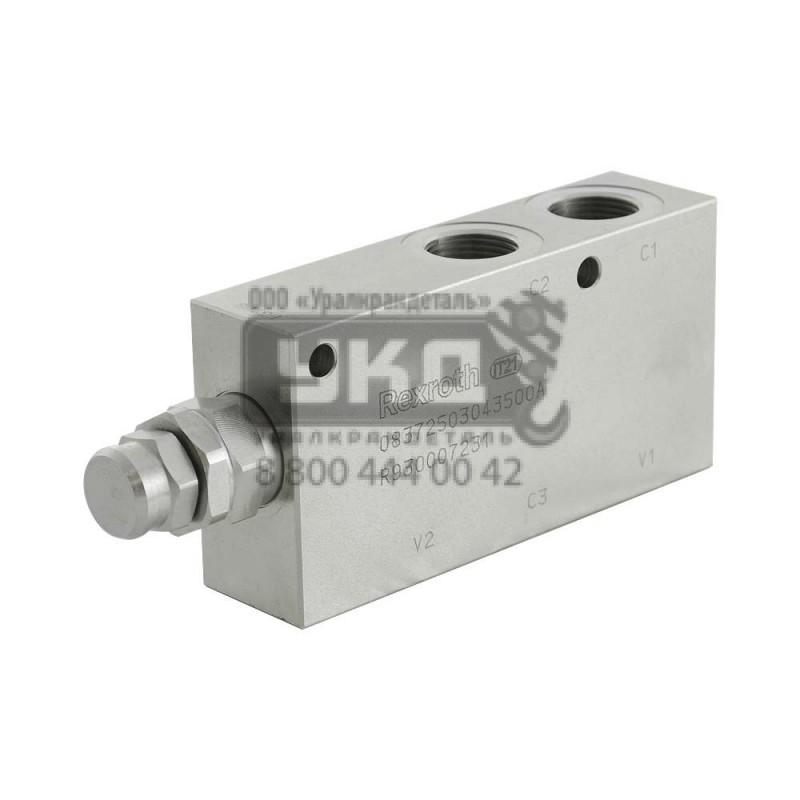

Гидрозамок VBSO-SE 05.41.01-03-04-35 на ИНМАН КРАН ИФ 300

Гидрозамок VBSO-SE 05.41.01-03-04-35, тормозной клапан односторонний для крана-манипулятора ИНМАН КРАН ИФ 300

Одинарный (простой) предохранительный клапан VBSO-SE 05.41.01-03-04-35 с открытым центром позволяет контролировать давление и поток в одном направлении, используется на кране-манипуляторе КМУ для поднятия или выдвижения стрел с заданной скоростью. Аналогом является гидрозамок А06066102.00.

Гидрозамок VBSO-SE 05.41.01-03-04-35  — односторонний управляемый обратный клапан (pilot operated check valve), предназначенный для блокировки потока рабочей жидкости в гидросистемах кранов-манипуляторов. Обеспечивает фиксацию гидроцилиндров опор или стрелы в статическом положении под нагрузкой, предотвращая самопроизвольное движение при потере давления или обрыве гидролинии. Корпус из алюминиевого сплава или оцинкованной стали с закалёнными компонентами, порты G 1/2″ BSPP, пилотное соотношение 1:4, номинальный расход 35 л/мин, максимальное давление 210 бар (21 МПа), уплотнения NBR. Масса около 0,7 кг, работает с минеральными маслами (вязкость 10–500 сСт, температура -20…+80 °C, чистота NAS 9/ISO 18/16/13). Идеален для интенсивной эксплуатации в строительстве и коммунальном хозяйстве, с нулевой утечкой и защитой от гидроударов, монтируется трубным способом на гидроцилиндре опор или подъема (модель ЦГ-80×50×400 или аналог), соответствует стандартам Bosch Rexroth RE 18307.

Принцип работы

Гидрозамок VBSO-SE 05.41.01-03-04-35 функционирует как односторонний управляемый обратный клапан: свободно пропускает рабочую жидкость в прямом направлении (от насоса к штоковой полости гидроцилиндра для выдвижения/подъема), но при отсутствии пилотного сигнала блокирует обратный поток, удерживая позицию под нагрузкой за счет запорного элемента (шарика или плунжера), прижатого пружиной к седлу (нулевая утечка). При подаче управляющего давления (минимум 0,3–2 МПа в пилотный канал V1) гидравлическая сила отодвигает запорный элемент, открывая клапан и позволяя жидкости течь в обратном направлении для втягивания/опускания. Пружинно-гидравлический механизм обеспечивает срабатывание за 0,05–0,1 с, плавное переключение и защиту от кавитации/гидроударов.

Устанавливается в разрыв гидролинии на гидроцилиндре вывешивания опор или подъема стрелы (один на каждую линию), интегрируется в распределительный блок крана. Рекомендуется проверка герметичности после монтажа и использование фильтров для поддержания чистоты жидкости; совместим с системами CETOP/NG 6.

Применяемость

• Краны-манипуляторы ИНМАН: модель ИФ 300 (на гидроцилиндрах выносных опор для фиксации аутригеров в выдвинутом положении, аналог гидрозамка А06066102.00).
• Краны-манипуляторы ИНМАН серия ИФ: модели ИФ 150, ИФ 180, ИФ 240 (аналоги для гидросистем опор).
• Прочие модели: ИМ 50, ИМ 95, ИМ 77-320 (на опорах с идентичными гидрозамками).

Технические характеристики:
