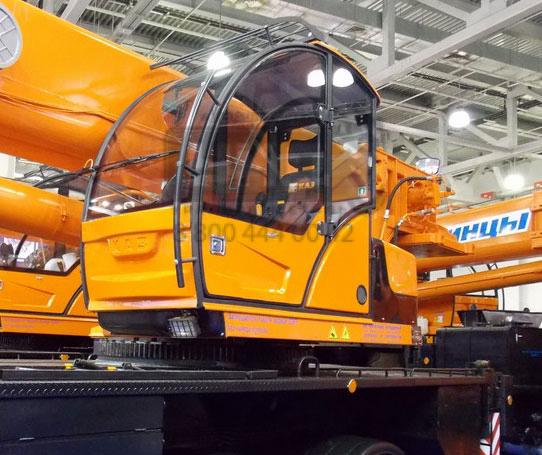

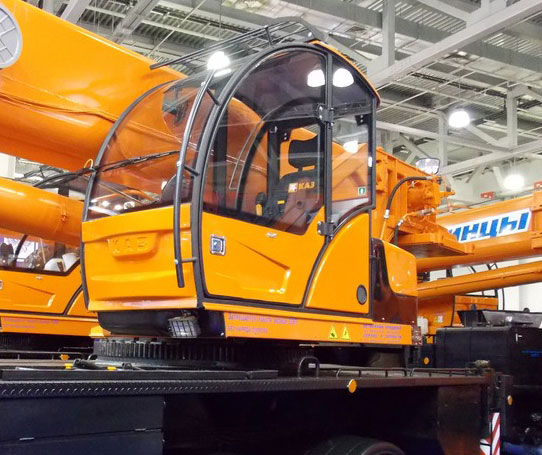

Кабина КМК 2.01 крановщика автокрана Клинцы, Галичанин распашная дверь
Кабина КМК 2.01 — кабина для спецтехники, которая предназначена для защиты оператора (машиниста крана) от воздействия внешних погодных и неблагоприятных климатических условий, а также – для защиты оператора от падающих сверху предметов с энергией свободного падения до 140Дж.
Кабина закрытого типа, одноместная, с боковым расположением стеклоочистителя (справа); крепится на поворотной платформе автокрана болтовым креплением в 4х точках; оборудована съемной защитной решеткой-FOPS, распашной дверью (слева) и распашным задним окном (для вентиляции и аварийного выхода).
Конструкция: кабина состоит из металлического сварного каркаса с применением специального профиля, вклеенных панелей экстерьера и интерьера,
вклеенного остекления и дополнительного оснащения согласно спецификации поставки (см. Спецификация №1)
Комплект поставки:
- Кабина КМК 2.00-5000010 — 1шт.
- Бампер КМК 2.00-8410010 — 1шт.
- Кожух КМК 2.00-8402010 — 1шт.
Условия эксплуатации:
Для кабины в стандартной комплектации — диапазон температур окружающей среды: tºC= от -50ºC до +50ºC; остальные условия эксплуатации — для следующих типов климатов: УХЛ1 и Т1 по ГОСТ 15150-69.
Характеристики Кабины КМК 2.01
| Основные | |
|---|---|
| Страна производитель | Россия |
| Гарантийный срок | 12 мес |
| Пользовательские характеристики | |
| Габариты (мм) | 1980*950*1680 |
| Масса УКД 2.00 (кг) | 180 (не свыше 220) |
| Масса УКД 2.01 (кг) | 210 (не свыше 250) |
Кабина автокрана Клинцы КМК2.01 — часть автомобильного крана, установленная на «балкон», в которой расположены все основные органы управления. Мы усовершенствовали кабину КМК2.0 автокрана Клинцы, сделали ее более удобной и современной, что положительно сказалось на важных показателях: эргономичности управления и обзорности работ, производимых оператором автокрана Клинцы, за счет увеличенной площади остекления. Имеет пол, устанавливается на виброопорах; выпускается серийно в двух модификациях: с управлением рычагами или джойстиками. Имеет распашную дверь.
На схеме показаны габариты данной кабины:
Особенности устройства:
- улучшенная эстетика и эргономика;
- отличная обзорность в сочетании с полнофакторной очисткой переднего сектора обзора с рабочего места оператора;
- хорошая герметичность и термоизоляция;
- наружные панели из стеклопластика не подвержены электрохимической коррозии;
- цветное покрытие панелей устойчиво к активному ультрафиолету и перепаду температур, имеет обширную цветовую гамму (RAL или instint Neste) ;
- материалы устройства обладают высокими прочными показателями и малой массой, что значительно снижает массу кабины и позволят разгрузить заднюю ось автомобильного крана в транспортном положении.
Сборочные и комплектующие единицы образующие конструкцию кабины:
- Металлоконструкция с защитной решеткой FOPS (от падающих предметов)
- Элементы экстерьера (стеклопластик)
- Элементы интерьера (пластик)
- Остекление (безопасное закаленное автомобильное стекло)
- Дверь распашная с фурнитурой и комплектом ключей
- Окно аварийного выхода заднее распашное с фиксацией в открытом положении
- Поручень с термоизоляцией
- Уплотнители резиновые
Комплектующие единицы входящие в стандартную комплектацию кабины:
- Система воздуховодов для отопителя в комплекте с дефлекторами обдува, вентиляционными и воздухозаборными решетками
- Стеклоочиститель ветрового стекла (24В)
- Стеклоомыватель ветрового стекла (24В)
- Плафон внутреннего освещения (24В)
- Электропроводка с маркировкой местная
- Шторка солнцезащитная передняя
- Крючки для одежды (2 шт.)
- Рым-болты для транспортировки кабины при установке на платформу (2 шт.)
- Фиксатор двери в открытом положении с устройством расфиксации из кабины
- Карман для документов
- Карман для аптечки
Места для крепления комплектующих изделий устанавливаемых Заказчиком:
- Термос для питьевой воды (2л) или огнетушитель
- Отопитель воздушный независимый (24В) марки: ПЛАНАР 4-Д4, AIRTRONIC D2 «Eberspächer», AirTop 2000 «Webasto»
- Щиток с электроприборами
- Вентилятор внутри салона (24 В)
- Место для установки и крепления креномера
- Кожух под установку приборов
- Канал под прокладку электропроводки
- Место для вывода электропроводки из кабины в задней панели кабины
Дополнительные комплектующие единицы входящие в стандартную комплектацию:
- Кожух с открываемой крышкой
- Бампер
Дополнительные комплектующие единицы для кабины под предварительный Заказ:
- Фара освещения рабочей зоны (24В)
- Молоток для аварийного разбивания стекла
- Подстаканник складной
