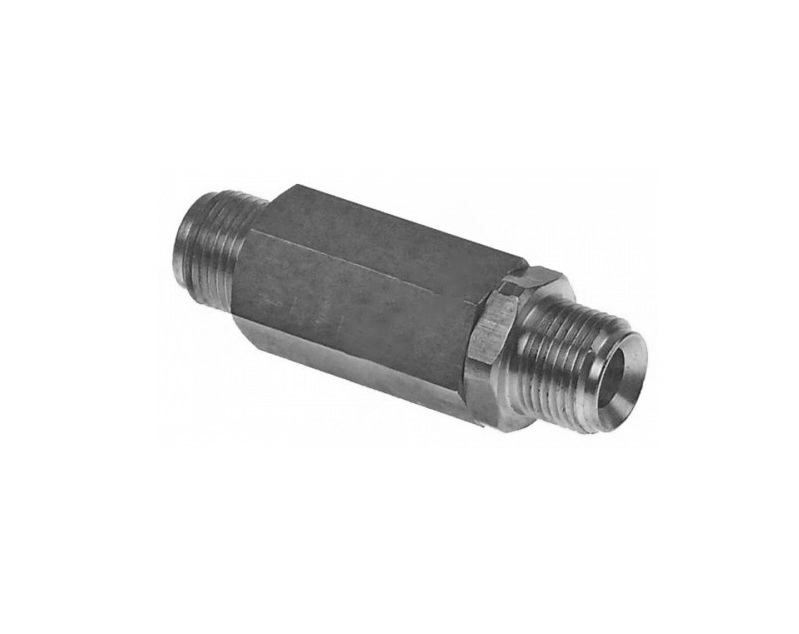

Клапан обратный в сборе КС-45721В.87.15.000
Клапан обратный в сборе КС-45721В.87.15.000 — гидравлический обратный клапан, предназначенный для предотвращения обратного потока гидравлической жидкости в системах автокранов. Применяется в гидросистемах автокранов Челябинец для обеспечения надежной работы гидроцилиндров и гидромоторов.
Принцип работы
- Пропускает гидравлическую жидкость в одном направлении, блокируя обратный поток.
- Предотвращает воздействие сливного давления на гидрозамки в сливной магистрали.
- Обеспечивает стабильное удержание груза в гидросистеме.
- Снижает гидроудары за счет оптимизированной конструкции.
Корпус из углеродистой стали с антикоррозионным покрытием устойчив к агрессивным средам. Пропускная способность до 80 л/мин и резьбовые соединения (М22х1.5) обеспечивают надежную интеграцию в гидросистемы автокранов. Совместимость с гидравлическими жидкостями ВМГЗ и МГЕ 46В позволяет использовать клапан в различных климатических условиях.
Применяемость
- Автокраны Челябинец КС-45721, КС-45721-21-13, КС-45721-21-21, КС-45721-21-23, КС-45721-21-25, КС-45721-33, КС-55732.
- Кран-манипуляторы ИНМАН ИМ-150, ИМ-50 на базе КамАЗ, МАЗ-4370, Fassi F110, Palfinger PK 8500, Hiab 090, Tadano TM-ZR305.
- Башенные краны Liebherr 112 EC-H, Zoomlion TC6012.
- Козловые краны ККС-10 на базе МЗКТ, Днепр КС-5363.
Клапан обратный в сборе КС-45721В.87.15.000 состоит из:
| № | Название |
|---|---|
| 1 | Фланец КС-45721А.87.15.001 |
| 2 | Переходник ШУМ33 2-ШВМ33 1,5 ЯН.02.10.0810 |
| 3 | Клапан обратный КС-45721В.87.16.000 |
| 4 | Переходник ШУМ33х2-ШНМ16х1,5 ЯН.02.10.0860 |
| 5 | Кольцо 040-045-30-2-2 ГОСТ 18829-73 |
| 6 | Заглушка ШУМ33х2 ЯН.12.10.0110 |
