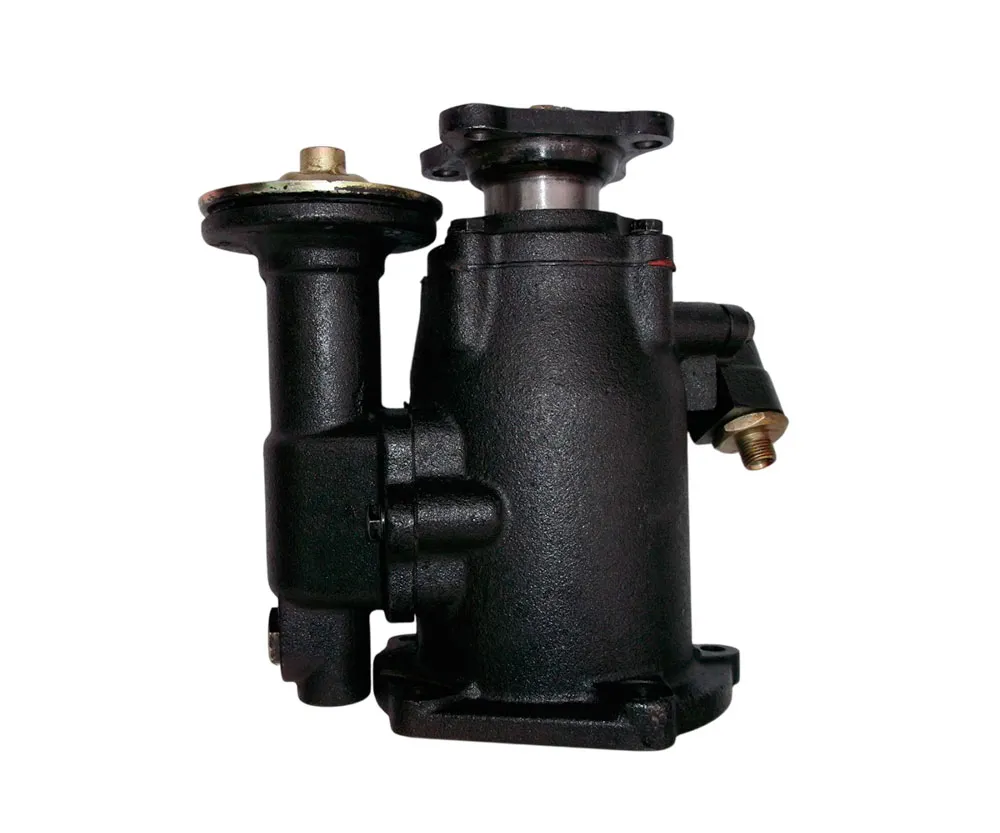

Коробка дополнительного отбора мощности КДОМ УРАЛ 5557-4202010
Коробка КДОМ УРАЛ 5557-4202010 — тип механизма, который предназначен для отбора мощности от первичного вала раздаточной коробки через подвижную муфту и предназначен для привода вспомогательных агрегатов и механизмов, установленных на автомобили УРАЛ. При этом работа КДОМ возможна при любой передаче, в т.ч. и нейтральную в раздаточной коробке, допускается отбор мощности при движении. Обеспечивает отбор до 40% максимальной мощности двигателя.
Привод насоса на автокранах осуществляется от коробки отбора мощности, установленной на коробке передач шасси. Насос установлен на специальном кронштейне, закрепленном на правом лонжероне шасси. Крутящий момент от коробки отбора мощности к насосу передается через карданный вал.
Основные комплектующие:
- корпус;
- муфта;
- вал;
- втулка вала;
- корпус камеры включения;
- шток включения;
- вилка;
- пружина;
- крышка;
- диафрагма;
- прокладка;
- фланец;
- манжета;
- крышка;
- шарикоподшипники;
- шатун насоса;
- поршень;
- клапаны насоса;
- заглушка;
- клапан предохранительный;
- клапаны насоса;
- корпус клапана;
- шарикоподшипники.
Описание и принцип работы комплекта:
Насос состоит из поршня [17], с нагнетательным клапаном, предохранительного клапана [20], корпуса [22]. Поршень с шатуном установлен на эксцентрике вала [3] и при его вращении поступательно перемещается. Для предотвращения чрезмерного давления с увеличением частоты вращения, всасывающий клапан выполнен дифференциального типа с цилиндрической пружиной.
Масло забирается через трубку, соединенную с масляной ванной раздаточной коробки, и из насоса поступает к подшипникам шестерен через каналы, выполненные в валу [3] и в первичном валу раздаточной коробки. Часть масла проникает через зазоры и смазывает подшипники валов.
Для обеспечения дистанционного включения коробки дополнительного отбора мощности в кабине справа от водителя на нижней кромке панели приборов на кронштейне установлен кран управления
