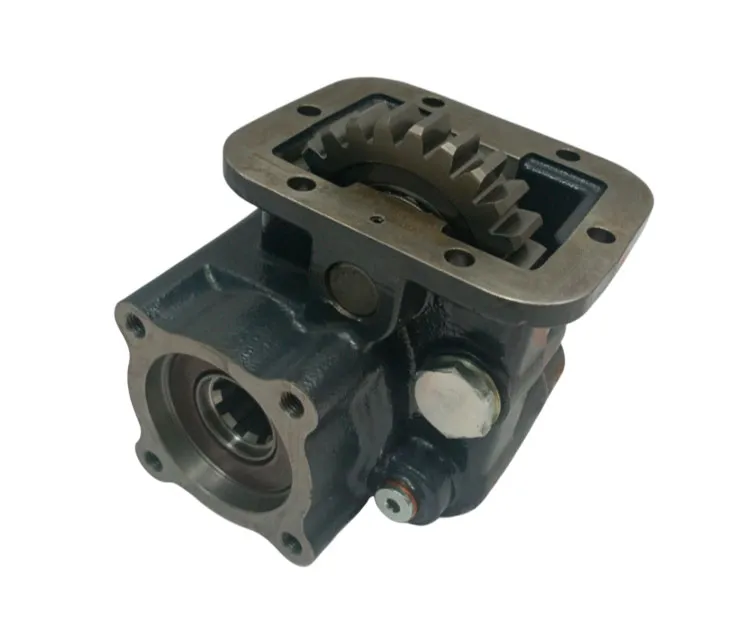

Коробка отбора мощности КОМ ISO 08600500175 OMFB
Коробка отбора мощности 086-005-00175 OMFB (выход ISO, назад) итальянского производства устанавливается для КПП ГАЗ-33 с пневмоуправлением. КОМ применяется на автокранах, КМУ, самосвалах, мусоровозах, лесовозах, ломовозах, КДМ и другой спецтехнике на базе КАМАЗ и ГАЗ. Аналоги: HDX-K02P1 Hydrax ISO, МП29-4202010-20.
Установка и комплектация
Для установки на шасси КамАЗ необходим монтажный набор 154-003-03044, на шасси ГАЗ – монтажный набор 154-003-03053.
Для соединения с карданным валом УАЗ требуется фланец 099-091-00209.
Для соединения с гидронасосом необходим:
- переходник ISO-UNI 114-000-00071 (если выход гидронасоса стандарта UNI – 3 отверстия под крепление; шлицевой вал 6×21×25);
- переходник ISO-13DIN 114-000-00786 (выход гидронасоса стандарта 13DIN – 3 отверстия под крепление; шлицевой вал 19×22 Z13);
- если выход гидравлического насоса стандарта ISO, то не нужны дополнительные приспособления для установки.
Для управления применяется комплект пневматичекого включения 24V 460-107-00406.
Технические характеристики
- Артикул: 08600500175.
- Максимальный крутящий момент: 250 Нм.
- Стандарт выхода: ISO (4 болта) — подходит для большинства импортных и отечественных насосов.
- Управление: пневматическое (включение воздухом).
- Количество выходов: 1.
- Вращение: против часовой стрелки.
- Выход: назад.
- Монтажный фланец: правый.
- Присоединение к КПП: на 4 шпильки.
- Присоединение к насосу / кардану: на 4 шпильки ISO.
- Частота вращения при 1000 об/мин двигателя:
- КПП 14-100 — 862 об/мин,
- КПП 15-100 — 862–1057 об/мин,
- КПП ГАЗ 33 — 513 об/мин.
