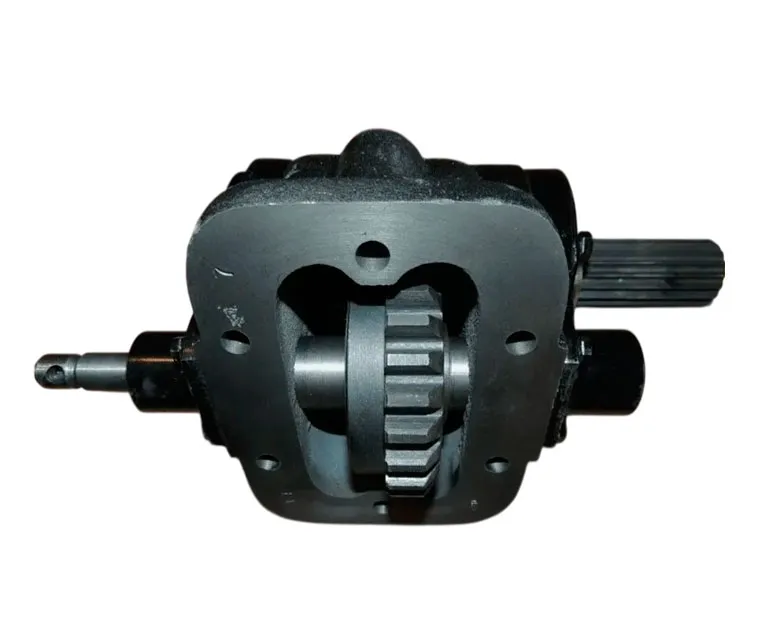

Коробка отбора мощности КС-3575.14.100 автокрана КС-3575А Дрогобыч (ЗИЛ-133 ГЯ)
Коробка отбора мощности КС-3575А.14.100, ЗИЛ-133ГЯ Дрогобыч предназначена для отбора мощности от вала коробки передач для привода вспомогательных агрегатов и механизмов, а именно — привода гидронасоса, включение коробки отбора мощности производится водителем посредством прямого воздействия ( через трос управления или через систему тяг). Коробка отбора мощности (КОМ) КС-3575А.14.100 устанавливается на автокраны Дрогобыч серии КС-3575, КС-3575А (ПАО «ДЗАК»), шасси ЗИЛ-133ГЯ.
Коробка отбора мощности КС-3575А.14.100 автокрана Дрогобыч КС-3575 представляет собой механическую коробку передач, тип и характеристика которой зависят от назначения того оборудования, которое она приводит в действие. В соответствии с количеством дополнительного оборудования на одном ТС может быть установлено от однонасосная или двухнасосная коробка отбора мощности.
Применение: автокран на базе ЗИЛ 133ГЯ. Включение механическое.
| № | Наименование | Артикул |
|---|---|---|
| Коробка отбора мощности | КС-3575А.14.000-1 | |
| 1 | Крышка | КС-3575А.14.107-1 |
| 2 | Скребок | КС-3575А.34.272 |
| 3 | Манжета | КС-3575А.34.271 |
| 4 | Кольцо | 020-026-36.9833 |
| 5 | Крышка | КС-3575А.14.104-1 |
| 6 | Прокладка | КС-3575А.14.118-1 |
| 7 | Ось | КС-3575А.14.114-1 |
| 8 | Подшипник | 209.8338 |
| 9 | Болт | М8Х25.7798 |
| 10 | Шайба | 8.6402 |
| 11 | Крышка | КС-3575А.14.111-1 |
| 12 | Прокладка | КС-3575А.14.112-1 |
| 13 | Прокладка* | КС-3575А.14.112-1-01* |
| 14 | Прокладка* | КС-3575А.14.113-1* |
| 15 | Вал-шестерня | КС-3575А.14.108-1 |
| 16 | Корпус | КС-3575А.14.101-1 |
| 17 | Сальник | 51-1701210-А |
| 18 | Втулка | КС-3575А.14.116-1 |
| 19 | Крышка | КС-3575А.14.109-1 |
| 20 | Шпилька | КС-3575А.14.121-1 |
| 21 | Гайка | М6.5915 |
| 22 | Шайба | 6.6402 |
| 23 | Крышка | КС-3575А.14.105-1 |
| 24 | Шплинт | 3,2х32.397 |
| 25 | Гайка | М16Х1,5.5915 |
| 26 | Шайба | КС-3575А.14.115-1 |
| 27 | Втулка | КС-3575А.14.106-1 |
| 28 | Шайба дистанционная | КС-3575А.14.117-1 |
| 29 | Подшипник | 306.8338 |
| 30 | Колесо зубчатое | КС-3575А.14.103-1 |
| 31 | Кольцо | Б70.13942 |
| 32 | Втулка | КС-3575А.14.119-1 |
| 33 | Кольцо | 040-045-20.9833 |
