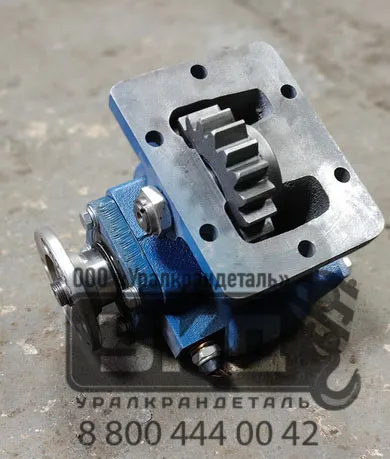

Коробка отбора мощности КОМ МП05-4202010 на шасси Камаз
Коробка отбора мощности МП05 4202010 (20-22 зуба) — это одноступенчатый редуктор, предназначенный для установки на правый люк коробки передач. Выход с коробки отбора мощности под фланец УАЗ, а максимальная отбираемая мощность от вала 45 кВт (60 л.с.). Направление вращения вала коробки совпадает с направлением вращения коленчатого вала двигателя.
Отбор мощности КОМ МП05 4201010 возможен только на стоянке или во время движения автомобиля без переключения передач. Подключение коробки осуществляется из кабины с помощью тяги вручную или пневмоприводом.
Конструкция устройства
Устройство изготовлено в форме цилиндрического редуктора, который имеет одну ступень, образованную прямозубыми колесами. Смазывание внутренних элементов осуществляется за счет масляного тумана – при разбрызгивании масла, которое находится в нижней части корпуса. Погруженные в него зубья шестерен равномерно распределяют смазку по внутренним частям изделия.
Корпус устройства представлен литой неразъемной деталью, выполненный из чугуна, с расточенными отверстиями для установки подшипников.
Где применяется
КОМ МП05-4202010 служит для отбора мощности от силового агрегата автомобиля для привода механических или гидравлических устройств (в данном случае привода гидронасоса) и устанавливается на автокраны Ивановец КС-35714, КС-35715, КС-45717, Галичанин КС-55713, Клинцы КС-35719, КС-45719, КС-55713-К, Челябинец КС-45721, вакуумные машины КО-503, КО-505, комбинированные машины КО-823, КО-806, КО-829, КО-713, КДМ, МДК.
Коробка отбора мощности МП05-4202010 под кардан 20-зубов (усиленная) на автомобили Камаз, взаимозаменяемая (если стояла 22 зуба). Аналоги КОМ КС-45717.14.100, КОМ МП 05.14.100 КС-45717 «Камаз» Иваново, КОМ-3.00.00.000.
Технические характеристики
| Параметр | Значение |
| Высота | 240 |
| Длина | 200 |
| Материал | Сталь 45 |
| Масса | 11.52 кг |
| Ширина | 210 мм |
| Тип включение | Пневматическое |
| Присоединение гидронасоса | Фланец |
| Максимальная отбираемая мощность от вала КОМ | 45 кВт (60 л.с) |
| Максимальный крутящий момент на валу КОМ | 250 Нм (25 кгс м) |
Передаточные отношения скорости вращения коленчатого вала двигателя к скорости вращения выходных валов КОМ в зависимости от модели коробки передач:
- КП «КамАЗ-14» — 1,26.
- КП «КамАЗ-15» при низшей передаче в делителе — 1,26.
- КП «КамАЗ-15» при высшей передаче в делителе — 1,026.
Геометрические параметры установки КОМ в зависимости от модели КП, мм:
- КП «КамАЗ-14» — А=1095, Б=307.
- КП «КамАЗ-15» — А=1275, Б=316.
Коробка отбора мощности изготавливается с верхней шестерней 20 или 22 зуба. Шестерня КОМ МП-05 на 22 зуба бывает со следующим посадочным отверстием:
- диам. 44мм игольчатый подшипник 1шт.
- диам. 52мм роликовый подшипник 2шт.
- диам.62 мм роликовый подшипник 2шт.
