Коробка отбора мощности МП54-4205010-20 автокрана Челябинец КС-45721, КС-55732, КС-55733А.
Коробка отбора мощности МП54-4205010-20 (КОМ) служит для автокранов Челябинец КС-45721, КС-55732, КС-55733А, и устанавливается на задний торец раздаточной коробки машины.
Привод КОМ происходит от первичного вала РК (раздаточная коробка) шасси, через муфту включения коробки.
Тип устройства — механическая одновальная с механизмом включения отбора мощности, действующим от давления сжатого воздуха пневмосистемы автомобильного шасси. К заднему торцу РК крепится гидронасос 310.3(4).112 правого вращения, используемый для привода агрегатов машины. Отбор мощности можно осуществлять во время стоянке или движения автомобиля.

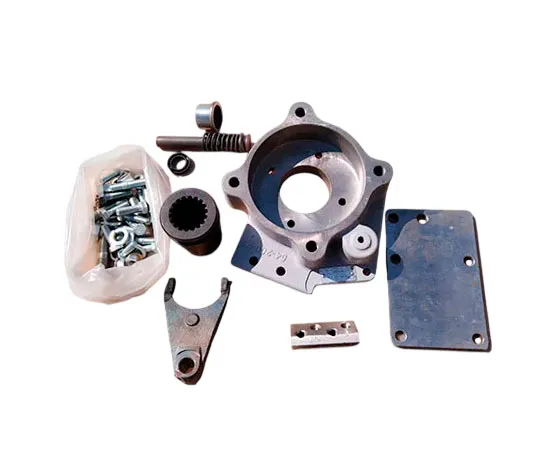

КОМ МП54-4205010-20 состоит из адаптера, механизма включения, состоящего из муфты включения, которая в постоянном зацеплении с валом гидронасоса 310.3(4).160, штока вилки включения, вилки включения, стакана, возвратной пружины и уплотнения.
Включение режима отбора мощности реализуется за счет подвода сжатого воздуха из пневмосистемы автошасси в полость адаптера.
Направление вращения вала КОМ совпадает с направлением вращения коленчатого вала двигателя.
ХАРАКТЕРИСТИКИ
| Пользовательские характеристики | |
|---|---|
| Максимальная отбираемая мощность от вала КОМ (кВт) | 70 (95 л.с) |
| Максимальный крутящий момент на валу КОМ (Нм) | 500 (50 кгс м) |
