Кронштейн КС-4572.26.008 крепления гидромотора грузовой лебедки автокрана КС-4572А, КС-45719, КС-55713 Галичанин

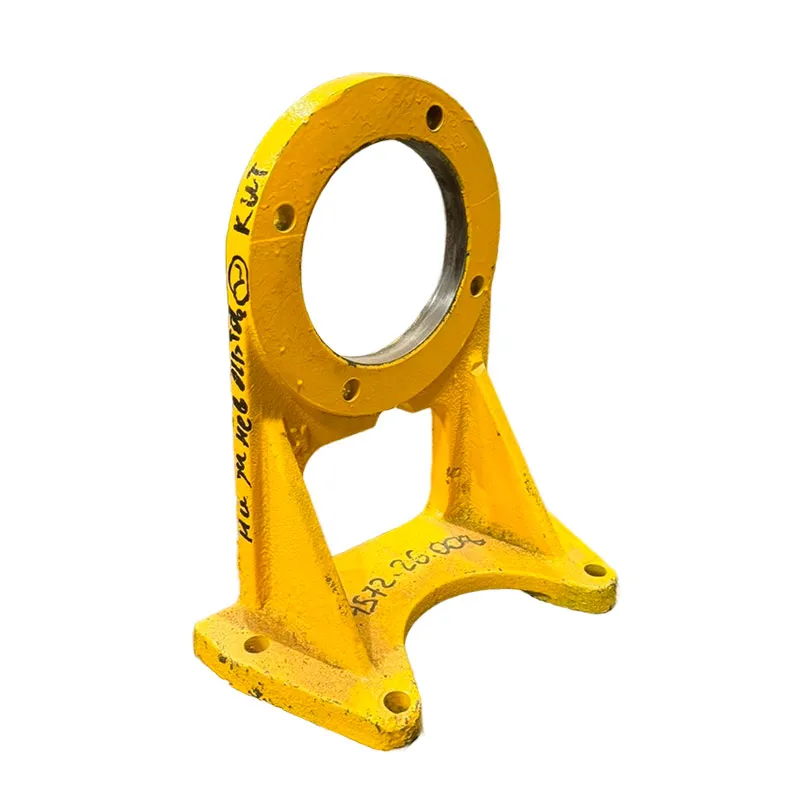

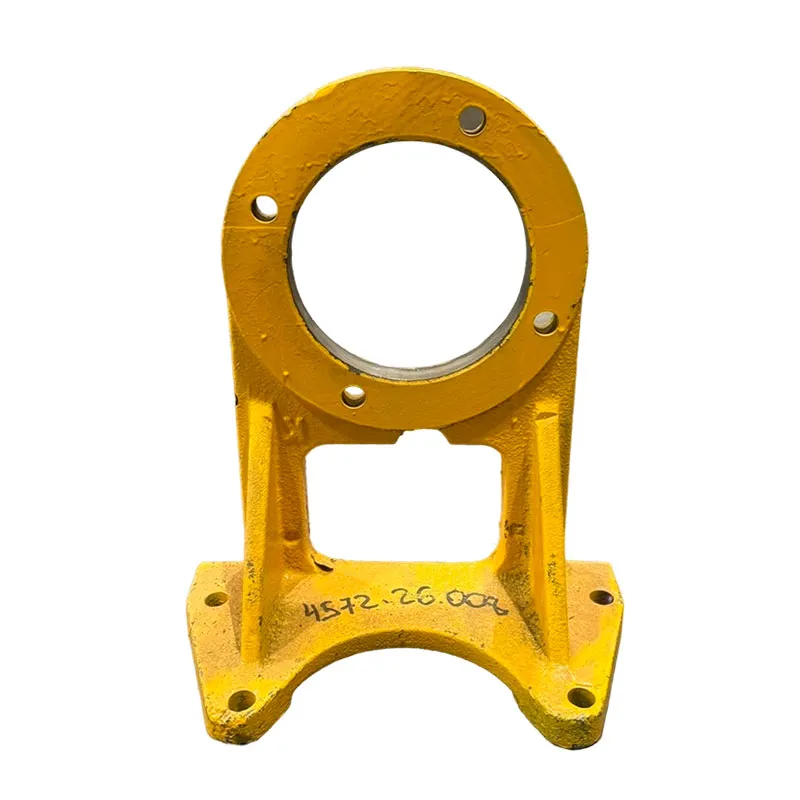

Кронштейн КС-4572.26.008 применяется для крепления гидромотора грузовой лебедки КС-4572.26.000 автокрана КС-4572А, КС-45719, КС-55713 Галичанин. Это литая деталь, стоящая на широком прямоугольном основании с отверстием под болты, с двумя параллельными ребрами жесткости, соединяющими круглую проушину с основанием. Деталь в большей степени относится к устройству гидравлического двигателя, которым оснащается подъемно-транспортный механизм.
Особенности установки
В устройстве грузоподъемной техники предусмотрена парная установка кронштейнов КС-4572.26.008. Один из этой пары используется для создания опоры барабанному торцу консоли, в ушке которого установлен подшипник, а другой предназначен для удержания аксиально-поршневого гидродвигателя в стабильном и устойчивом положении. В сравнении с первым второй кронштейн представлен в более крупном и тем самым надежном исполнении.
В противоположность электромоторам, которые входят в конструкцию подобной автокрану грузоподъемной техники и уже оснащены опорными ножками, установка гидродвигателей предполагает использование таких деталей, как кронштейн опоры. В комплексе подъемно-транспортного механизма деталь КС-4572.26.008 представляет собой довольно прочное литое изделие с верхней проушиной. Его установка производится с необходимостью устройства опоры в виде пары укосин. Вместе с тем кронштейн выступает в качестве поддерживающего элемента для барабана грузовой лебедки.
Там, где кронштейн опирается на укосины, есть две пары отверстий, используемых для вкручивания крепежных деталей, в качестве которых применяются болты. Ниже проушины имеется прямоугольная по форме выборка материала, назначение которой определено необходимостью минимизации массы агрегата.
Где применяется
Кронштейн КС-4572.26.008 входит в конструкцию грузовой лебёдки автокрана Галичанин КС-4572А, КС-45719, КС-55713, Клинцы КС-35719, КС-45719-3К, КС-45719-7К, КС-55713-1К, КС-55713-3К, КС-55713-5К, КС-55713-6К и выполняет поддерживающую функцию для гидромотора лебедки.
В наличии на нашем складе. Вы можете задать интересующий вопрос нашим менеджерам по телефону или электронной почте. Осуществляем отправку в регионы с помощью транспортных компаний.
