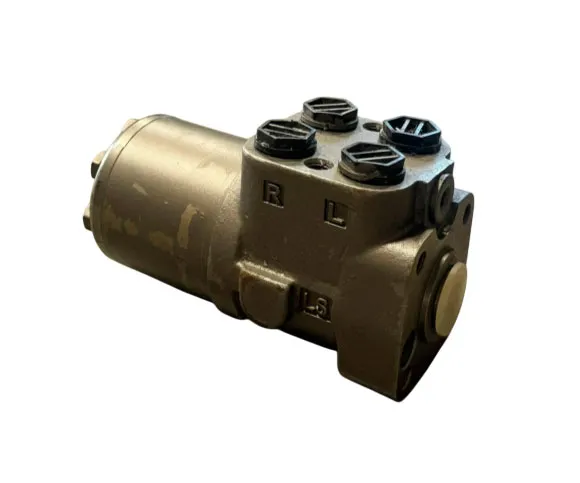

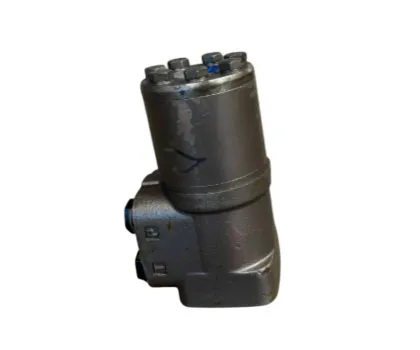

Насос-дозатор Д-500 на тракторы Т-150К, ХТЗ, автогрейдеры Д-98 (гидроруль)
Насос-дозатор Д-500 планетарный предназначен для изменения направления и изменения величины расхода рабочей жидкости от питающего насоса к исполнительному гидродвигателю при неработающем питающем насосе в гидрообъемном рулевом управлении тракторов и других самоходных колесных машин, имеющих скорость движения не более 50 км/час. Аналог: BPB1-500-Y1; HKU 500/4, OSPB500, Д00.02.00.010, Д500-11.17, д-500.
Варианты и расшифровка обозначения
Расшифровка обозначения насоса-дозатора на примере Д500-14.20-02:
- 500 – рабочий объем, см3/об.;
- 14 – давление настройки предохранительного клапана, МПа;
- 20 – давление настройки противоударных клапанов, МПа;
- 02 – резьба присоединительных отверстий (без обозначения – М22х1,5, 01 – М20х1,5, 02 – G1/2”).
По присоединительным отверстиям изготавливаются три типоразмера:
- основной, с метрической резьбой М22х1,5;
- с метрической резьбой М20х1,5;
- с трубной резьбой G1/2”.
Где применяется
Гидроруль Д-500 устанавливается на технику с диаметром рулевого цилиндра до 80мм: бульдозеры, трактора ХТЗ Т-150К (Т170К), дорожные катки РАСКАТ, автогрейдеры ДЗ-98, различные фронтальные погрузчики и другие машины.
|
Модификация насоса дозатора |
Применяемость |
|
Д500-8.14 |
Лесотранспортная машина — «Орловский завод дорожных машин»; |
|
Д500-11.17 |
БелАЗ 7547, 75471, 75473, 7547D- «БелАЗ»; |
|
Д500-14.20 |
Катки дорожные- «Раскат»; |
|
Д500-15.21 |
тракторы Т-150К, ХТЗ, автогрейдеры Д-98 |
Технические характеристики насоса-дозатора Д-500
- Рабочий объем: 500 см3/об.
- Порты подключения: М22×1,5; М20х1,5; G1/2.
- Номинальное давление: 150 бар.
- Максимальное давление: 175 бар.
- Альтернативные артикулы: BPB1-500-Y1 ; HKU 500/4 ; OSPB500, Д00.02.00.010; Д500-11.17.
- Вес: 8 кг.
