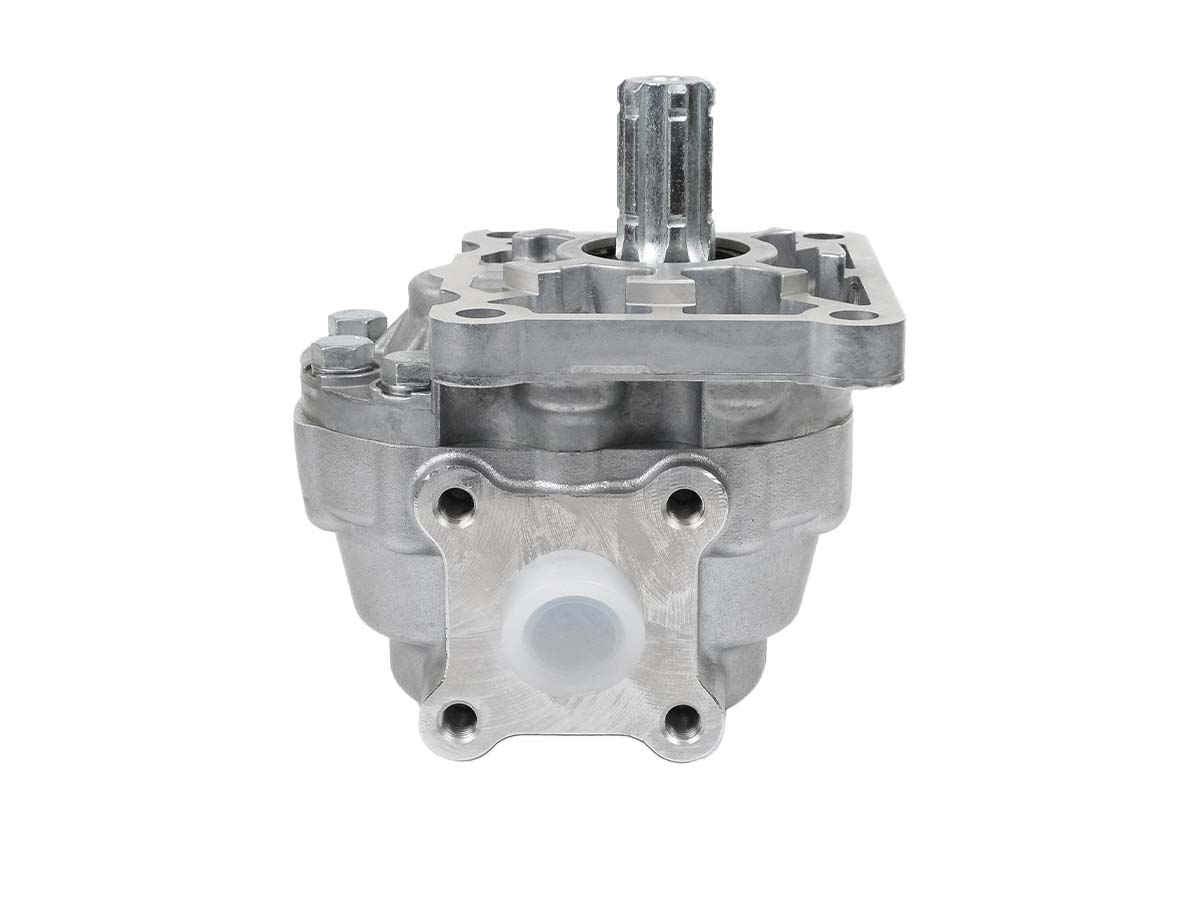

Насос двухсекционный НШ 50М-50М-4 / НШ 50М-50М-4Л.
Насос НШ-50М-50М-4 / НШ-50М-50М-4Л — это сдвоенный, двухсекционный, шестеренный насос, который применяется для работы в гидросистемах и гидроузлах промышленных тракторов, бульдозеров-рыхлителей, кранов, трубоукладчиков и другой технике промышленного оборудования.
Шестеренный насос НШ-50М-50М-4 предназначен для обеспечения рабочей жидкостью гидросистемы сельскохозяйственной, строительной и специальной техники. Данный насос обеспечивает стабильное давление и подачу при объемной производительности 50 см³/об. Работает при максимальном давлении до 16 МПа, подходит для тяжелых условий эксплуатации. Диаметр вала — ISO Ø 25 мм, фланец — ISO Ø 25 мм.
Применение:
- Тракторы: МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, МТЗ-1221, МТЗ-1522, МТЗ-50, МТЗ-52, МТЗ-1521, Т-25, Т-40, Т-70, Т-150, Т-100, Т-70С, Т-70В, Т-4АП-2, ДТ-75 всех модификаций, Т-90, Т-4, Т-4А, Т-4АП2
- Комбайны: Нива СК-5, ДОН-680, ДОН-1500, Полесье-250, КСГ-6, КСГ-3, КСГ-Ф-70А
- Специальные машины: БелАЗ-7549, БелАЗ-7512, УРАЛ-5557, ПЭ-08Б, КТМ-1, ЧСДМ, ЧЕТРА
- Экскаваторы: ЭО-4225, Hitachi ZX35U, Caterpillar 303.5, Komatsu PC50, Doosan DX35Z
- Бульдозеры: ЧТЗ Т-170, Т-130, CAT D3G, Komatsu D21
- Грейдеры: CAT 120M, Volvo G930, Komatsu GD655
- Мини-гусеничные экскаваторы: Kubota KX 41, Yanmar VIO 17, Takeuchi TB228
- Погрузчики: Bobcat S630, JCB 3CX, Case 570N EP, New Holland L218
Установка и эксплуатация:
- Установите насос в штатное место на технике в соответствии с руководством производителя.
- Перед первым запуском заполните всасывающий маслопровод маслом для исключения попадания воздуха.
- Подключите насос к гидросистеме, обеспечив герметичность соединений.
- Насос должен отключаться автоматически при остановке гидросистемы.
- Используйте масла, рекомендованные для гидравлических систем: М-10В2 (лето), М-8Г1 или М-8Г2 (зима).
- Регулярно контролируйте уровень рабочей жидкости, не допуская его снижения ниже оси входного отверстия.
- Установите фильтры на всасывающей и напорной магистралях.
- Промывайте фильтры каждые 250-300 моточасов.
- Меняйте масло при наличии механических примесей более 0,4% по массе.
Основные | |
---|---|
Производитель | Уралкрандеталь |
Страна производитель | Россия |
Пользовательские характеристики | |
Вид шестеренного насоса | Двухсекционный |
Давление максимальное (МПа) | 25 |
Коэфициент подачи, не менее (%) | 0,92 |
Материал корпуса | алюминий |
Минимальная частота вращения (min-1) | 500 |
Направление вращения | левый и правый |
Номинальное давление (МПа) | 20 |
Рабочий объем (см3/об) | 50 и 50 |
В зависимости от сборки, может быть левого вращения, когда вращение ведущего ротора происходит против часовой стрелки, или правого вращения — вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода.
Аналогами устройства являются насосы НШ-50-50, НШ 50М-32М-4 / НШ 50М-32М-4Л, НШ 100А-50А / НШ 100А-50АЛ.
Насосы серии «Мастер» хорошо зарекомендовали себя при работе в гидросистемах машин, используемых в строительстве, землеройных работах, при тяжелом климате и в условиях большой запыленности. Сведение на минимум гидравлические нагрузки на корпусные детали изделия, обеспечение комфортных условий работы подшипников скольжения, размещение их в монолитном блоке, предоставляет возможность устройствам выдерживать высокие гидравлические нагрузки и обладать высокими эксплуатационными характеристиками.
