Ограничитель подъема крюка КС-3577.80.400

Ограничитель подъема крюка КС-3577.80.400 автокранов КС-45717К-1, КС-3577-2, КС3577-3, КС-3574 Ивановец

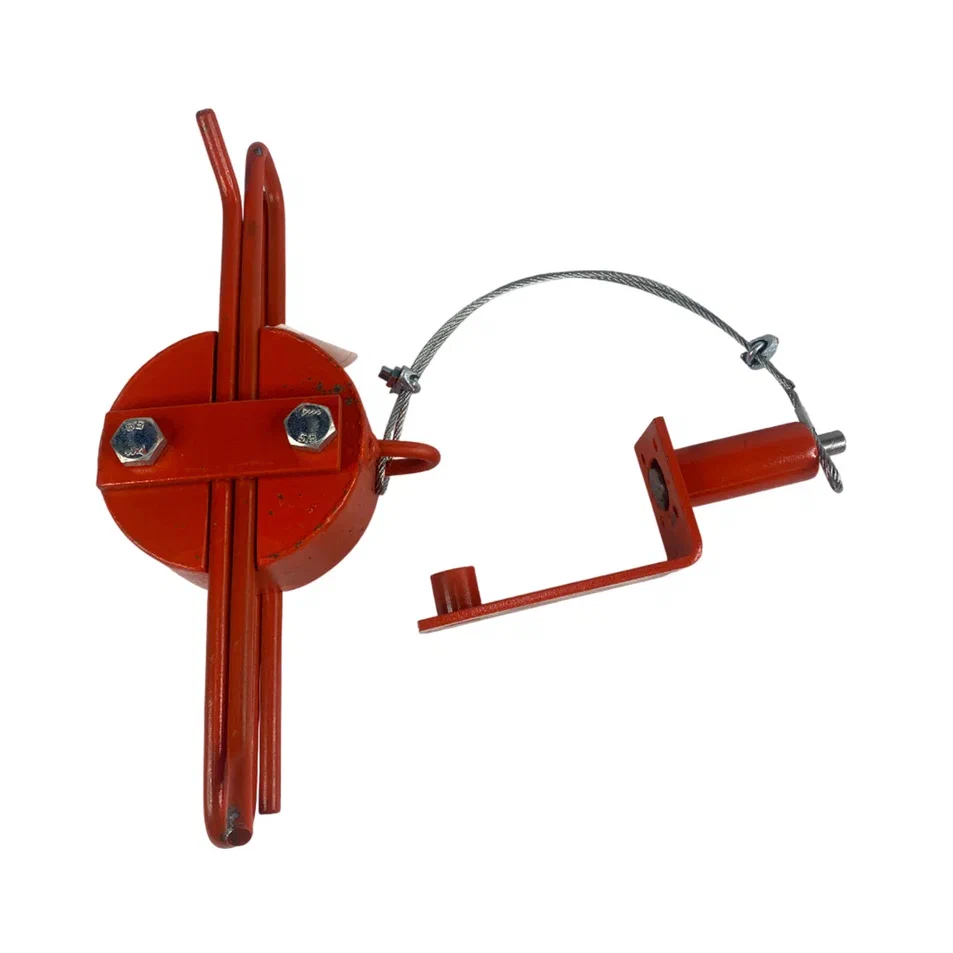

Ограничитель КС-3577.80.400 подъема крюка — это устройство отслеживающее, чтобы крюковая подвеска автокрана не выходила за допустимые границы подъема. Ограничитель состоит из контрольного груза в сборе, небольшого каната длиной 0,5 метров, который закрепляется рядом с нитями грузового каната, идущего от полиспаста оголовка стрелы к блокам крюковой обоймы, концевого выключателя ВПК-2111 и подвешивается между системой блоков оголовка верхней секции телескопической стрелы и блоками крюковой обоймы. Срабатывание концевика ВПК происходит при минимальном касании, когда блоки крюковой обоймы приближаются на предельное расстояние и оказываются слишком близко к блокам оголовка стрелы, после чего контрольный груз на тросике давит снизу на пружину под ним, и цепь размыкается.

Таким образом ограничитель КС-3577.80.400 автоматически отключает двигатель лебедки, если крюковая обойма достигает минимального расстояния от оголовка стрелы.

КС-3577.80.400 состоит из:

1. Выключатель ВПК-211;
2. Колпак КС-3577.80.404;
3. Болт М12х90.46.019;
4. Оседержатель;
5. Груз в сборе КС-3577.80.440;
6. Шайба 12.65Г.019;
7. Гайка М12.5.019;
8. Скоба КС-3577.80.441;
9. Тяга КС-3577.80.401;
10. Пружина КС-3577.80.402;
11. Проволока 1,0-1 L=0,15м;
12. Болт М8Х20.46.019;
13. Муфта КС-3577.80.406;
14. Канат 3-3-Г-1-Н-180 L=0,5м;
15. Винт М4х8.46.019;
16. Шайба 4.65Г.019;
17. Основание КС-3577.80.460;
18. Трубка;
19. Шайба 8.01.019;
20. Шайба 8.65Г.019;
21. Болт М8х35.46.019.
