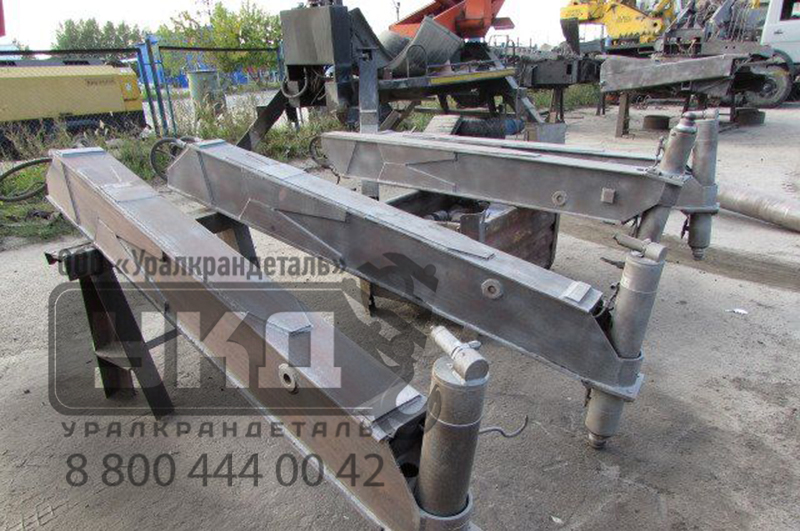

Опора в сборе КС-45717-1.31.050-3 для автокрана Ивановец
Выносная опора используется на автокранах Ивановец КС-45717-1Р, КС-45717-2Р и устанавливаются с целью создания устойчивого рабочего контура и разгрузки шасси техники, где смонтирован автокран,и чаще всего бывают оборудованы четырьмя выносными опорами.
Состав конструкции: выносная опора состоит из балки прямоугольного сечения, которая называется аутригером. Внутри этого аутригера располагается гидроцилиндр, при помощи которого выполняется выдвижение опор. Корпус гидроцилиндра закреплен на опорной раме автокрана, а шток через проставку закрепляется на аутригере. На конце выносной опоры установлена гидроопора, которая представляет собой гидроцилиндр с толстым коротким штоком.
Выдвижение опор в нужное положение оператором с помощью рукояток, расположенных на пульте управления, который располагается тут же на раме. Перед началом грузоподъемных работ автокрану необходимо создать устойчивое положение в параллель рельефа местности, чтобы избежать опрокидывания и обеспечить максимальную грузоподъемность.
