Опорно поворотное устройство SE-1B60-2020-1240 (QWA2020x60-00) на ДЭК-401, ДЭК-321, ДЭК-361

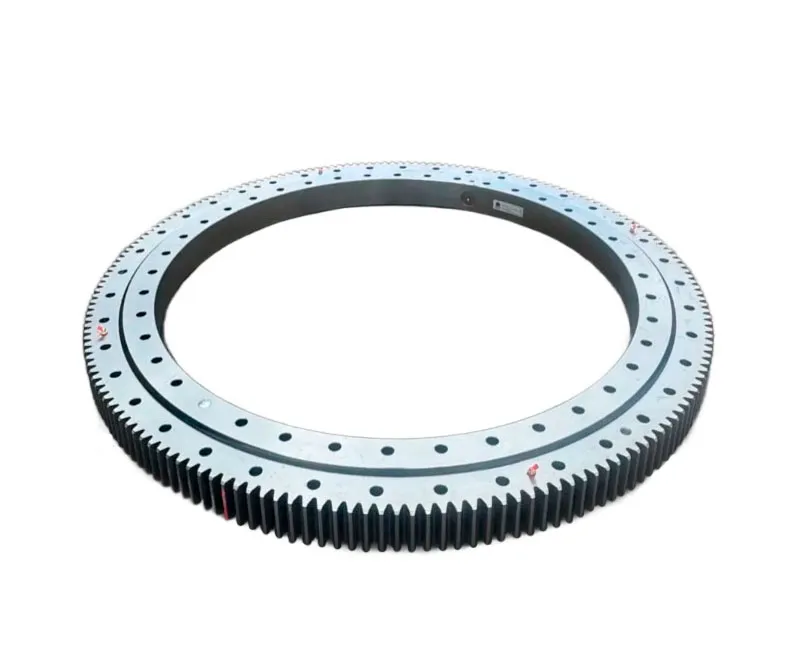

Опорно-поворотное устройство ОПУ SE-1B60-2020-1240 (аналог QWA2020x60-00) шарикового типа, с зубьями наружного зацепления предназначено для гусеничного крана ДЭК-401, ДЭК-321, ДЭК-361. Оно соединяет неподвижную часть крана с вращающейся башней и позволяет ей свободно поворачиваться при выполнении грузоподъемных операций. Устройство рассчитано на работу при температурах от -40°C до +40°C, соответствует исполнению У, категории 1-У1 по ГОСТ 15150. Для защиты от коррозии внешняя поверхность может быть покрыта защитным слоем краски.
Разновидности ОПУ
Опорно-поворотные устройства по типу тел качения делятся на шариковые и роликовые:
- Роликовая ОПУ состоит из двух колец и венца. В кольце проточены беговые дорожки под ролики или шарики. Ролики располагаются через один. Одни играют роль тел качения и укладываются через один так, что одни задействованы для удержания опорных нагрузок другие отрывающие.
- Шариковая опора выполнена в виде радиально-упругого шарикоподшипника и состоит из внутреннего кольца, венца и расположенных между ними шариками.
Поворотные опоры (опорные круги) бывают разных размеров в зависимости от грузоподъемности, модификации и года выпуска крана.
Технические характеристики
- Внешний диаметр: 2290 мм.
- Тип: шариковая.
- Зацепление: внешнее.
- Высота опоры: 128 мм.
- Количество отверстий (внешняя обойма): 76.
- Количество отверстий (внутренняя обойма): 75.
- Диаметр отверстий: 33 мм.
- Количество зубьев: 228.
- Модуль: 10.
Эксплуатация
Для нормальной работы ОПУ SE-1B60-2020-1240 достаточно регулярного планового обслуживания каждые 240 часов работы крана. Проверяют состояние роликов и зубьев, затяжку болтов (рекомендуемый момент затяжки для болтов М20 — 400-450 Нм), а также уровень смазки в пресс-масленках (рекомендуется пластичная смазка Литол-24 по ГОСТ 21150-87). Использование смазки разных марок не допускается, чтобы не снижать срок службы устройства.
Признаки износа, такие как скрежет, рывки или люфт, требуют немедленного осмотра. В случае износа или повреждений ролики и уплотнительные манжеты можно заменить, а зубья восстановить в специализированных сервисных центрах. Решение о ремонте или замене принимается на основании результатов ТО или дефектовки специалистами сервисного центра.
