Размыкатель тормоза КС-3577.26.310.01 грузовой лебедки автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715

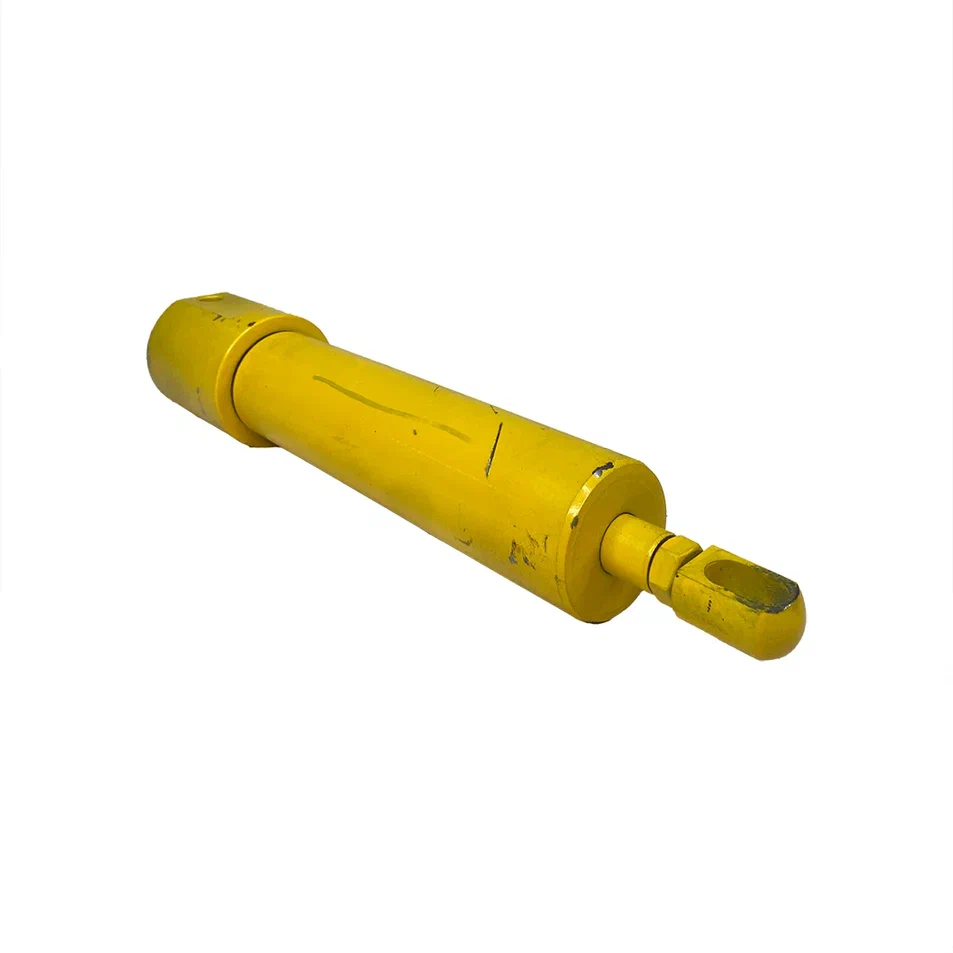

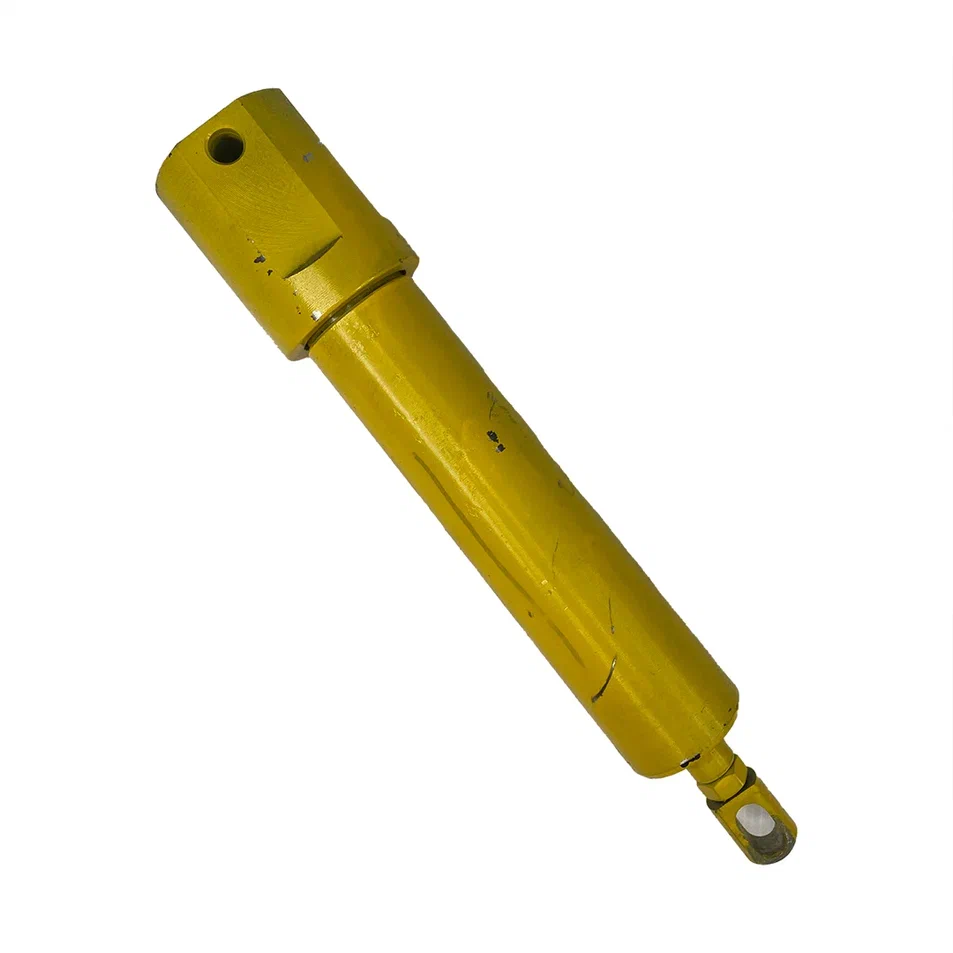

Размыкатель КС-3577.26.310-1 тормоза входит в состав грузовой лебедки КС-3577.26.000-3 автомобильных кранов Ивановец серий КС-3577, КС-3574, КС-35714, КС-35715. Гидроразмыкатель представляет собой гидроцилиндр одностороннего действия с ходом штока 32 мм и возвратом его в исходное положение при помощи пружины тормозного устройства.
Данный механизм включает в себя:
- Стакан в сборе КС-3577.26.320.
- Гайка М10.5.019 ГОСТ 5915-70.
- Винт КС-3577.26.315.
- Пружина КС-3577.26.316-1.
- Шайба КС-3577.26.317.
- Шток КС-3577.26.314.
- Втулка КС-3577.26.312.
- Кольцо 030-035-30-2-2 ГОСТ 9833-73.
- Плунжер КС-3577.26.313.
- Кольцо 020-025-30-2-2 ГОСТ 9833-73.
- Корпус КС-3577.26.311-1.
Принцип работы
Принцип его действия основывается на том, что в результате давления масла цилиндра на основе гидравлики, происходит разъединение стопорных механизмов ленточки. В случае, когда снова необходимо запустить поворотное устройство, в систему двигателя на гидравлической основе и размыкателей на основе гидравлики стопора поступает гидравлическая субстанция от компрессора гидравлического типа. Управление поворотным устройством осуществляется машинистом крановой спецтехники при помощи джойстика на панели контроля.
Стопорный размыкатель имеет размеры 340*60*60 миллиметров при массе в четыре килограмма. Диаметр плунжера — двадцать пять миллиметров, а ход штока составляет тридцать два миллиметра.
Технические характеристики
| Параметр | Значение |
| Артикул: | КС-3577.26.310-1 |
| Назначение: | Тормоз грузовой лебедки |
| Применяемость: | автокраны Ивановец |
| Размеры, мм: | 340 х 60 х 60 |
| Рабочее давление, МПа
• номинальное |
16 |
| Диаметр плунжера, мм: | 25 |
| Ход штока, мм: | 32 |
| Температура окружающей среды, °С: | -45…+50 |
| Вес, кг: | 3 |
| Материал: | сталь |
Замена гидроразмыкателя
При замене размыкателя тормоза КС-3577.26.310-1 рекомендуем также проверить наиболее изнашивающиеся узлы лебедки КС-3577.26.000-3:
- Лента тормозная КС-3577.26.34.
- Шкив тормозной 3577.26.600-3.
- Редуктор лебедки.
