Вакуумный насос КО-510 М (КО-510.02.16.000-04, -05) на машины КО-510, КО-520, КО-523
Насос КО-510М.02.16.000-04 (-05) с системой охлаждения (может поставляться без системы охлаждения) выпускается под брендом «АрсеналПром». Насос имеет ряд технический усовершенствований, в частности корпус насоса изготовлен из чугуна повышенной жесткости, что увеличивает его износостойкость от воздействия текстолитовых лопаток.
Ротационный вакуумный насос КО-510М (каталожный номер КО-510М.02.16.000-04 правое вращение, -05 левое вращение) предназначен для создания вакуума или избыточного давления в цистернах илососной машины КО-510 и вакуумных машин КО-520, КО-523.

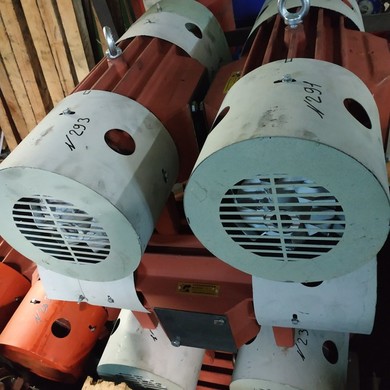

Насос КО-510.02.16.000-04tz имеет идентичную конструкция с насосами КО-505 и КО-503, но насос КО-510 имеет большую производительность. Во избежании перегрева насоса КО-510 на нем установлена система охлаждения, состоящая из кожухов и вентилятора. В комплекте с насосом так же идет шкив КО-510 — установлен на насос. Цена указана без системы смазки. Так же может поставляться без системы охлаждения.
Насос имеет высокий уровень мощности, является экономичным и практичным. Может выполнять вращение как по направлению вправо, так и влево. Устройство обладает компактным размером.
Технические характеристики вакуумного насоса ко-510
| Производительность при давлении Р=0 | 332-396 м3/час |
| Максимальное разрежение | 0,085 МПа |
| Рабочее давление, не более | 0,06 МПа |
| Частота вращения ротора | 1450 об/мин |
| Потребляемая мощность | 8± 0,63 кВт |
| Масса | 125 кг |
| Время непрерывной работы, ч, не более | 1 |
| Направление вращения ротора | правое |
| Вес, кг | 125 |
| Габаритные размеры, мм | L=700, B=310, H=350 |
Установка и эксплуатация
Для того чтобы насос КО-510 прослужил долгую службу и сохранил свои отличные характеристики, необходимо соблюдать некоторые правила по уходу:
- использовать агрегат в чистых условиях;
- прибор нельзя нагревать свыше +80 градусов;
- важно постоянно вести контроль уровня смазки;
- для всасывающей полости расход масла должен осуществляться до 24 капель в минуту, а для подшипников – до 12 капель;
- необходимо периодически очищать смазочную систему;
- следует часто менять масло.
Возможные неисправности насоса КО-510
| Наименование неисправности | Вероятная причина | Метод устранения |
|---|---|---|
| Наименование неисправности | Вероятная причина | Метод устранения |
| Ротор насоса вращается туго | Насос неправильно собран | Разобрать насос, промыть и собрать |
| Падение производительности насоса | Износ лопаток ротора или западание лопаток из-за загрязнения | Заменить лопатки. При западании промыть пазы и лопатки и собрать. |
| Стук в насосе | Износ подшипников. Западание лопаток в пазах. На внутренней поверхности корпуса появились следы от лопаток глубиной до 2 мм. | Заменить лопатки. Заменить подшипники. Заменить корпус. |
| Нагрев корпуса насоса свыше нормы (на 80ºC выше температуры окружающей среды) | Отсутствие смазки. Загрязнение насоса. | Наполнить систему смазки. Разобрать насос, промыть детали, собрать насос. Очистить трубопровод от пыли и грязи |
| Не поступает масло из системы смазки через капельницу в насос. | Подсос воздуха в соединении капельниц. Попадание грязи. | Подтянуть соединение капельниц. Продуть капельницу сжатым воздухом. |
| Насос КО-510 создает недостаточное разряжение (менее 0,08 МПа) | Неплотное соединение трубопровода. Западание лопаток в пазах ротора насоса. Трение ротора о крышку насоса. | Подтянуть соединение. Вынуть ротор, промыть пазы, лопатки и собрать насос. Проверить высоту лопаток |
