Гидроцилиндр ЦГ-70.56х3700.83 выдвижения стрелы автовышек ПСС-131.17Э, ПСС-131.18Э

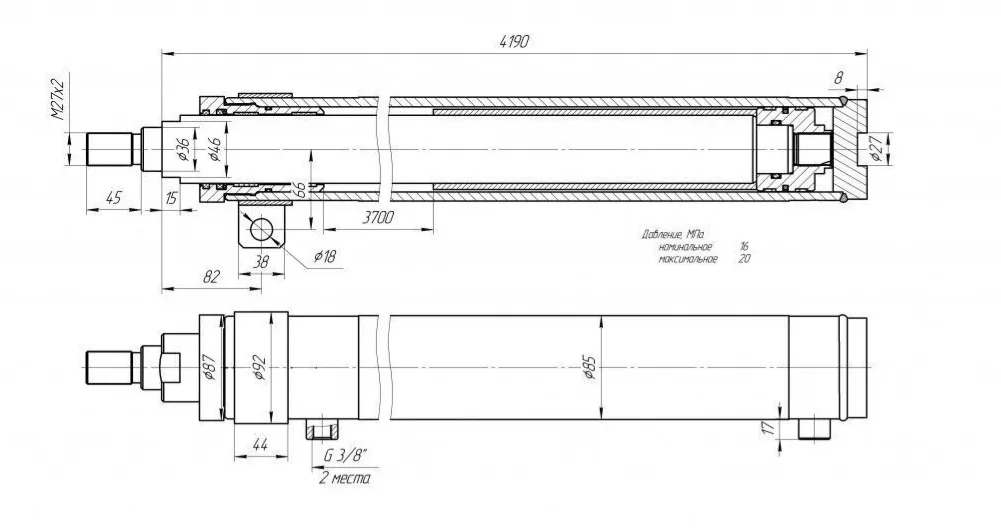

Гидроцилиндр ЦГ-70.56х3700.83 используется в автовышках ПСС-131.17Э, ПСС-131.18Э для выдвижения стрелы. Гидравлический цилиндр имеет диаметр поршня — 70 мм, диаметр штока — 56 мм и ход поршня — 3700 мм. Общая длина цилиндра — 4190 мм.
Более широкое применение автовышки получили в строительной отрасли, но их также используют для поведения кровельных работ, обслуживания и ремонта различных объектов, выполнения электротехнических и других коммунальных задач. На стреле закрепляется люлька, которая служит для подъёма персонала вместе с их инструментами на нужную высоту.
Припцип работы
Гидравлический цилиндр служит для подачи необходимого количества механической энергии на рабочий орган с целью обеспечения его работоспособности. Это питание образуется из эксплуатационной жидкости, которая перекачивается подвижным звеном прибора, совершающим возвратно-поступательные движения.
К основным элементам гидроцилиндра относят:
- Корпус — обычно выполнен из стали или чугуна, может быть цельнолитым или сварным.
- Поршень — подвижный элемент, который преобразует энергию жидкости в механическое движение.
- Шток — элемент, который передаёт движение от поршня к исполнительному механизму.
- Уплотнения — обеспечивают герметичность системы и предотвращают утечки жидкости.
Рабочая жидкость под давлением подается в одну из полостей цилиндра, создавая усилие на поршень. Под действием этого усилия поршень перемещается, перемещая шток. Направление движения штока зависит от того, в какую полость цилиндра подается рабочая жидкость.
Где применяется
Гидроцилиндр ЦГ-70.56х3700.83 применяется для выдвижения стрелы на автовышках ПСС-131.17Э, ПСС-131.18Э.
Технические характеристики
- Диаметр поршня — 70 мм.
- Диаметр штока — 56 мм.
- Ход поршня — 3700 мм.
- Общая длина цилиндра — 4190 мм.
- Конструктивное исполнение базового цилиндра — 83.
- Масса — 143.8 кг.
Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
