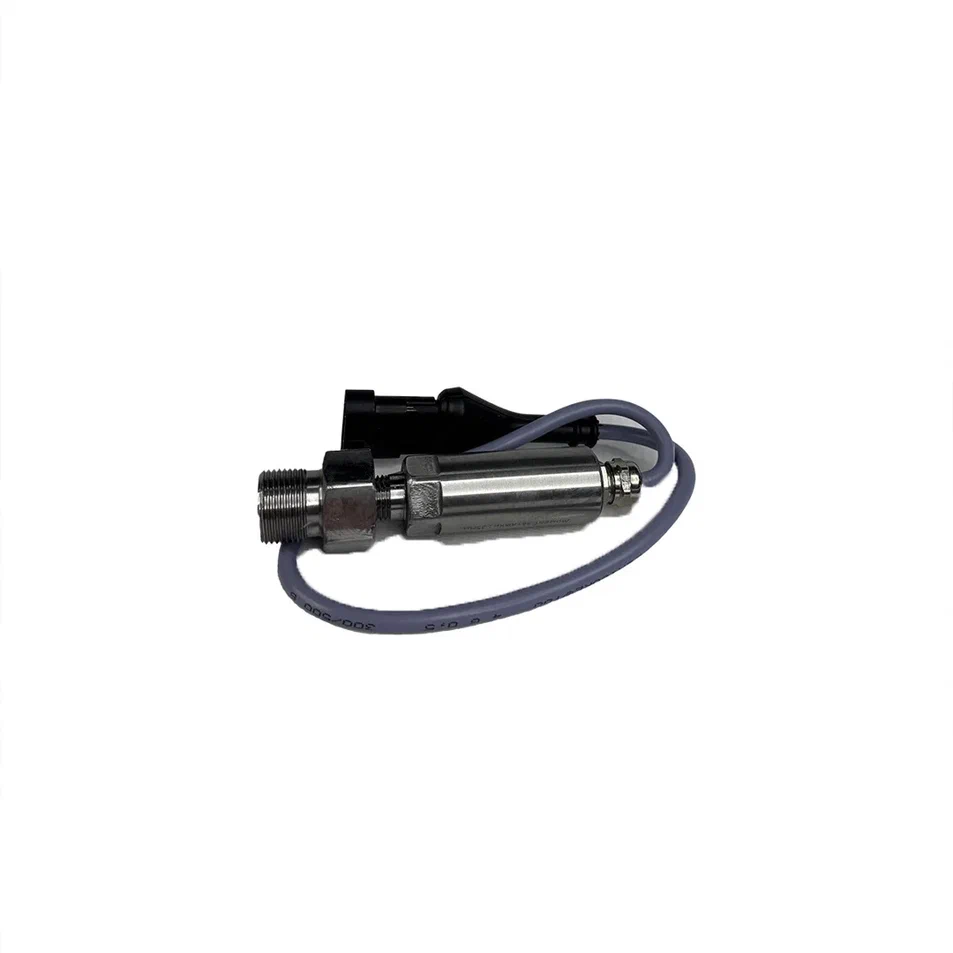

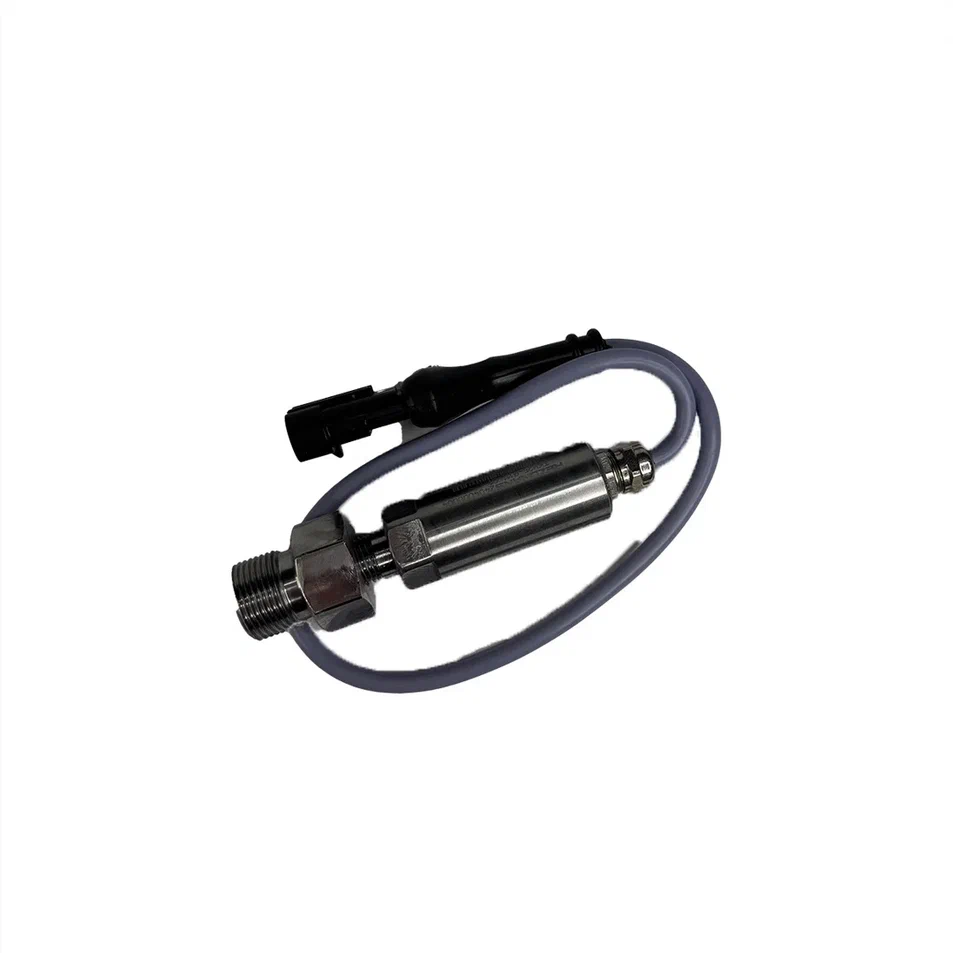

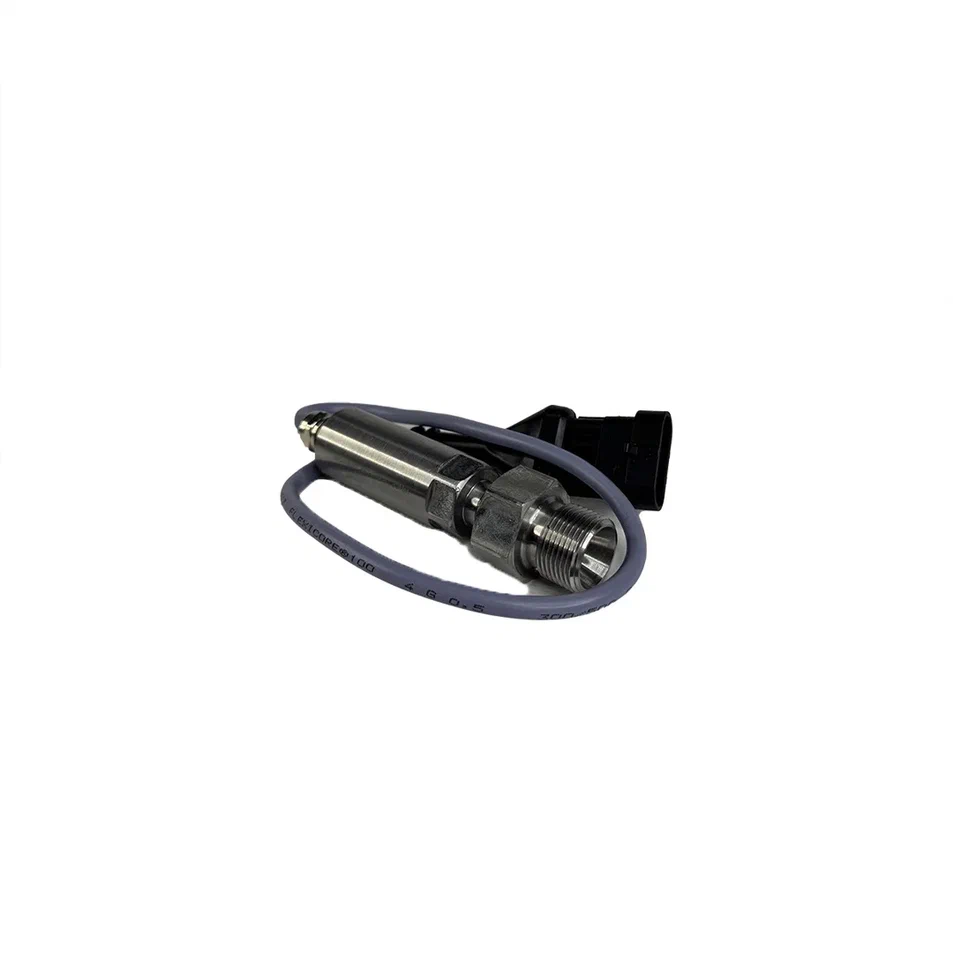

Датчик избыточного давления ТКН25- Р111- 01
Датчики избыточного давления серии ТКН предназначены для измерения избыточного давления в диапазоне 0–1000 атм. жидких и газообразных неагрессивных сред в системах контроля и регулирования, используемых в машиностроении, приборостроении и других отраслях.
Особенности:
-
стойкость к агрессивным средам (детали, контактирующие с внешней средой, выполнены из нержавеющей стали);
-
стабильность и точность измерений благодаря встроенной калибровке и термокомпенсации;
-
выдерживает трехкратные перегрузки давлением;
-
доступны версии с аналоговыми и цифровыми выходами;
-
герметичная конструкция;
-
корпус из стали.
Технические характеристики:
-
Диапазоны измерений по ГОСТ 22520-89, МПа: от 0–2,5 до 0–100
-
Предел основной погрешности датчиков, %, не более:
-
ТНКxx-Е1xx, ТНКxx-Е2xx, ТНКxx-T1xx, ТНКxx-T2xx — ±1,0
-
ТНКxx-T1xx, ТНКxx-T2xx — ±0,2
-
-
Дополнительная температурная погрешность на каждые 10 °C, %, не более:
-
ТНКxx-Е1xx, ТНКxx-Е2xx, ТНКxx-T1xx, ТНКxx-T2xx — ±0,15
-
ТНКxx-Р1xx, ТНКxx-Р2xx — ±0,08
-
-
Устойчивость к кратковременным перегрузкам по давлению, % от верхнего предела измерений: 150
-
Напряжение питания, В: от 10 до 32
-
Диапазон рабочих температур, °C: от –40 до +55
-
Диапазон температур хранения, °C: от –50 до +65
-
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96: IP67
-
Допустимые вибрационные нагрузки (максимальное ускорение, м/с²): 50
-
Допустимые вибрационные нагрузки (диапазон частот, Гц): от 50 до 250
-
Допустимые ударные нагрузки, м/с², не более: 150
-
Габаритные размеры, длина × диаметр, мм, не более: 70 × 24
-
Масса, кг, не более: 0,5
-
Тип выходного сигнала датчика:
-
ТНКxx-T1xx — 4–20 мА
-
ТНКxx-T2xx — 0–20 мА
-
ТНКxx-Е1xx — 0,5–4,5 В
-
ТНКxx-Е2xx — 0–5 В
-
ТНКxx-Р1xx — на основе стандарта ИСО 9141 (ISO 9141) по протоколу Эр-бас (R-bus)
-
ТНКxx-Р2xx — на основе стандарта ИСО 11898 (CAN) (ISO 11898)
-
