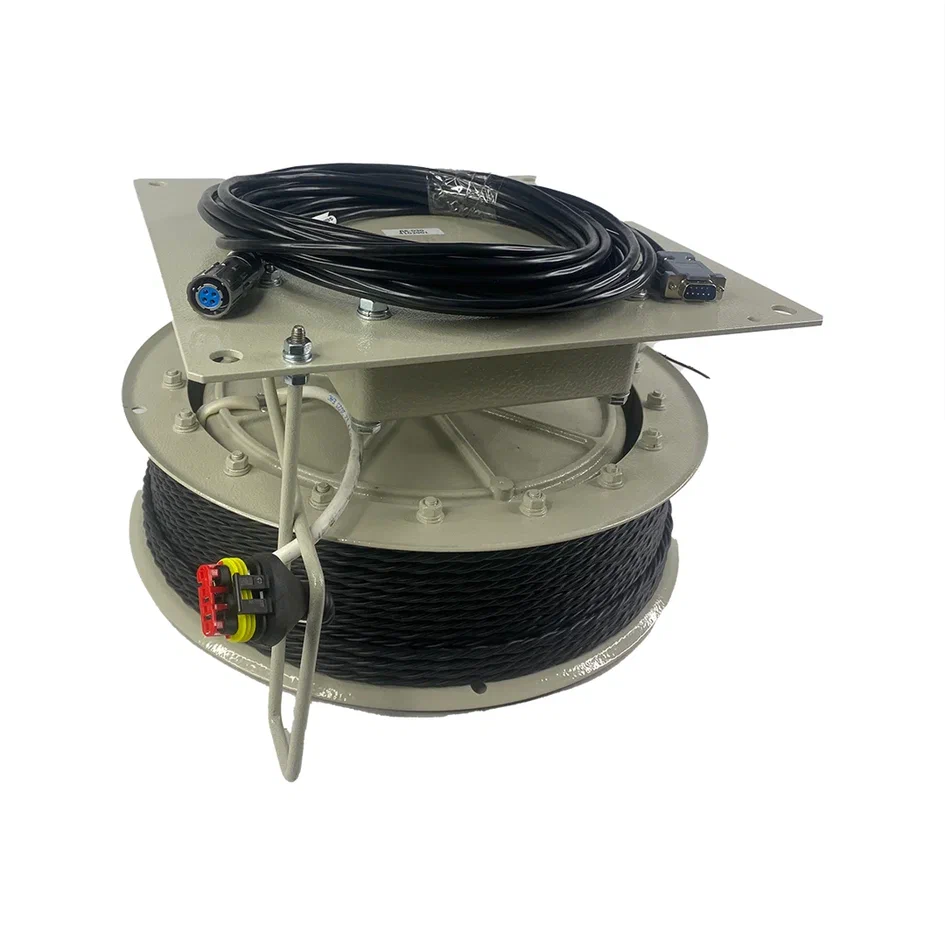

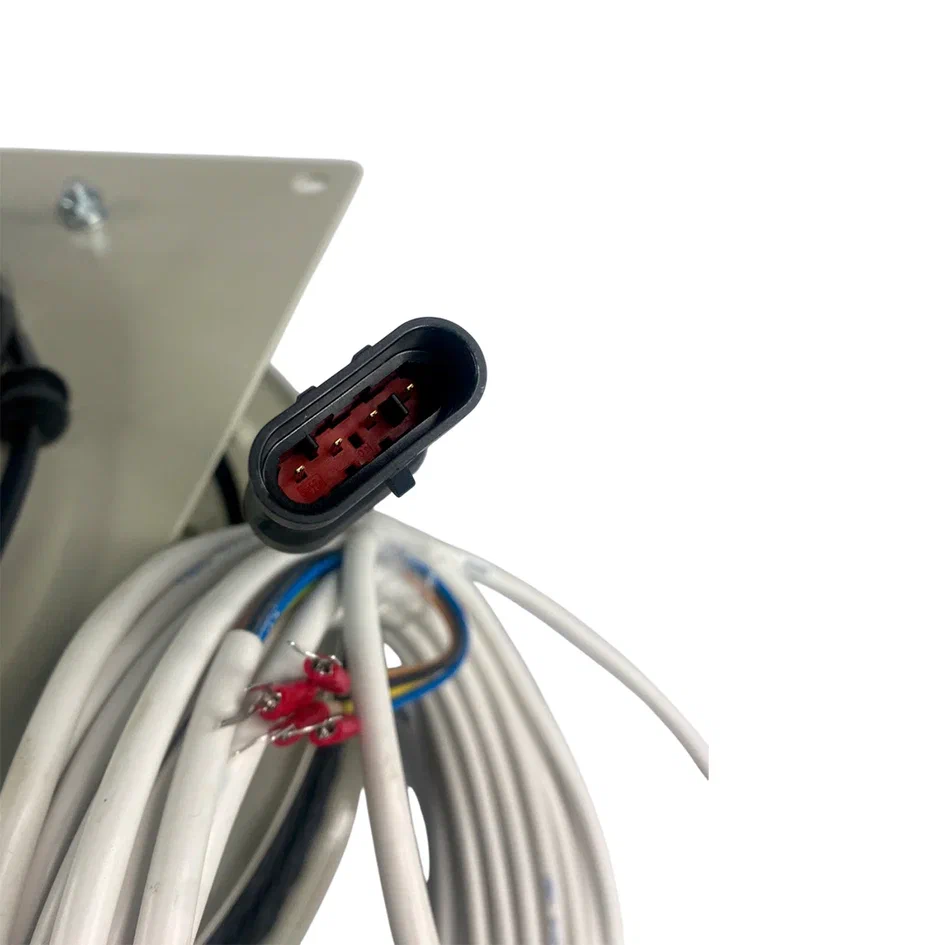

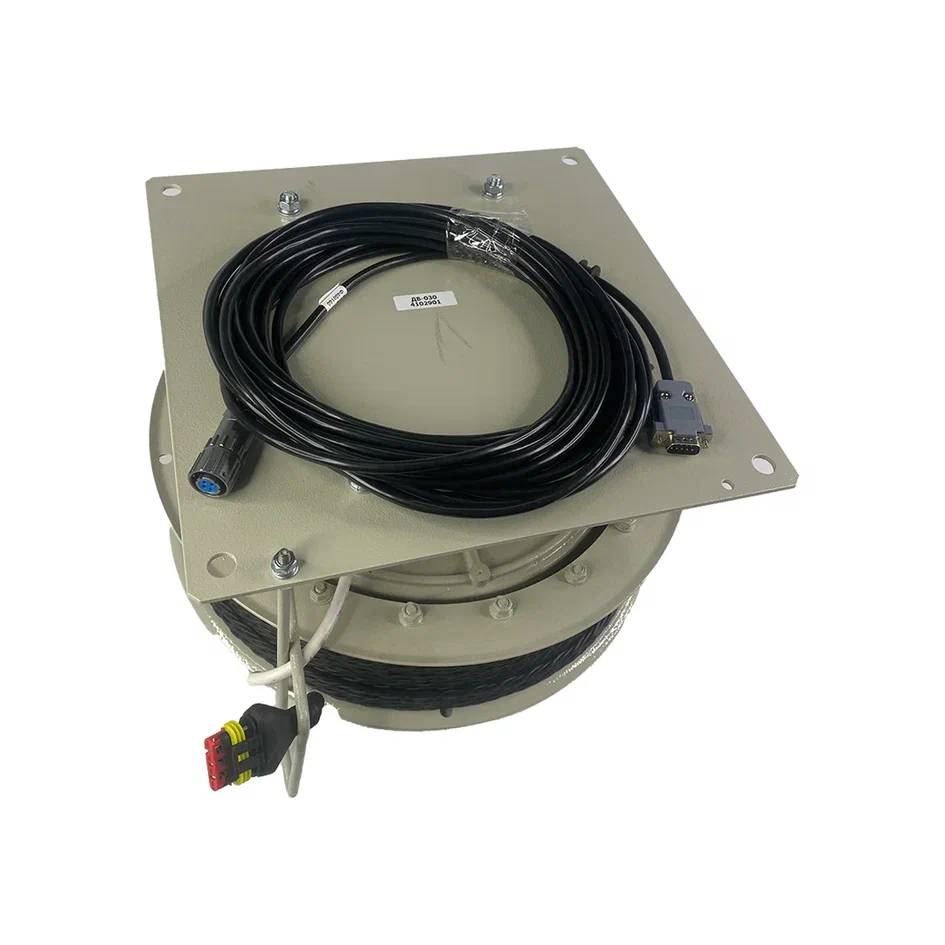

Датчик вылета ДВ-030
ДВ-030-01 НПКУ.484461.030-01 — это датчик вылета, который устанавливается внутри стреловых кранов, предназначен для измерения угла наклона стрелы крана относительно горизонта в диапазоне от -10 до +90°. Выходной сигнал датчика, который пропорционален углу наклона стрелы, усиляется и поступает на вход аналого-цифрового преобразователя микроконтроллера ДНС. После преобразования в цифровой код, информация передается в бортовой управляющий интегратор. Напряжение питания для ДНС поступает от КПЧ.
Датчик вылета НПКУ.484461.030 для ОНК-160С пришел на замену ДВ-022-40
Технические характеристики:
-
Габаритные размеры, мм (ДДМ-03ДИ): 128 × 52,5
-
Габаритные размеры, мм (ДДМ-03ДД): 143 × 79
-
Предельные значения выходного сигнала постоянного тока, мА: 4–20
-
Напряжение питания датчика, постоянный ток, В: = 24+6
-
Нагрузочное сопротивление датчика должно быть в пределах: от 1 до 500 Ом
-
Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более (ДИ, ДВДД): ±0,5
-
Вариация выходного сигнала не превышает половины абсолютного значения предела допускаемой основной погрешности или в % от диапазона измерения датчика, не более: 0,25
-
Дополнительная температурная погрешность на каждые 10 °С изменения температуры в пределах рабочего диапазона %, не более: ±0,05
-
Потребляемая датчиком мощность, Вт не более: 0,5
-
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69: от –40 °С до 60 °С
-
Температура рабочей среды (опционально): от –40 °С до 85 °С / от –40 °С до 125 °С
-
Степень защиты по ГОСТ 14254-80: IP65
-
Наработка на отказ, час: 200 000
-
Масса, кг не более: 0,3
