Гидроцилиндр КС-3574.31.300-1 на автокран Ивановец КС-3574
Гидроцилиндр КС-3574.31.300-1 – это простой представитель объемных гидродвигателей, принцип работы которого заключается в создании возвратно-поступательных движений рабочего органа механизма, к которому присоединяется шток. Сейчас такие гидроцилиндры используются в нескольких областях промышленности из-за своей надежности, простому устройству и несложному ремонту.
Гидроцилиндр относит себя к гидросистеме нижней опоры рамы автокрана и его функцией является создание четкого и стабильного рабочего контура.
Корпус гидроцилиндра КС-3574.31.300 устанавливается внутри поперечной балки нижней рамы при помощи жесткого соединения, а противоположный конец подвижного штока крепится непосредственно к выносной опоре автокрана.
Принцип работы: по своей конструкции данный механизм является двухполостным двухстороннего действия, который включает в себя тщательно обработанную с внутренней стороны гильзу, внутри который передвигается шток. У такого устройства существует две рабочие полости, в которые бесперебойно переходит рабочая жидкость с помощью специальных отверстий. Выдвижение главного органа гидроцилиндра происходит в тот момент, когда происходит нагнетание давления масла в поршневую полость.

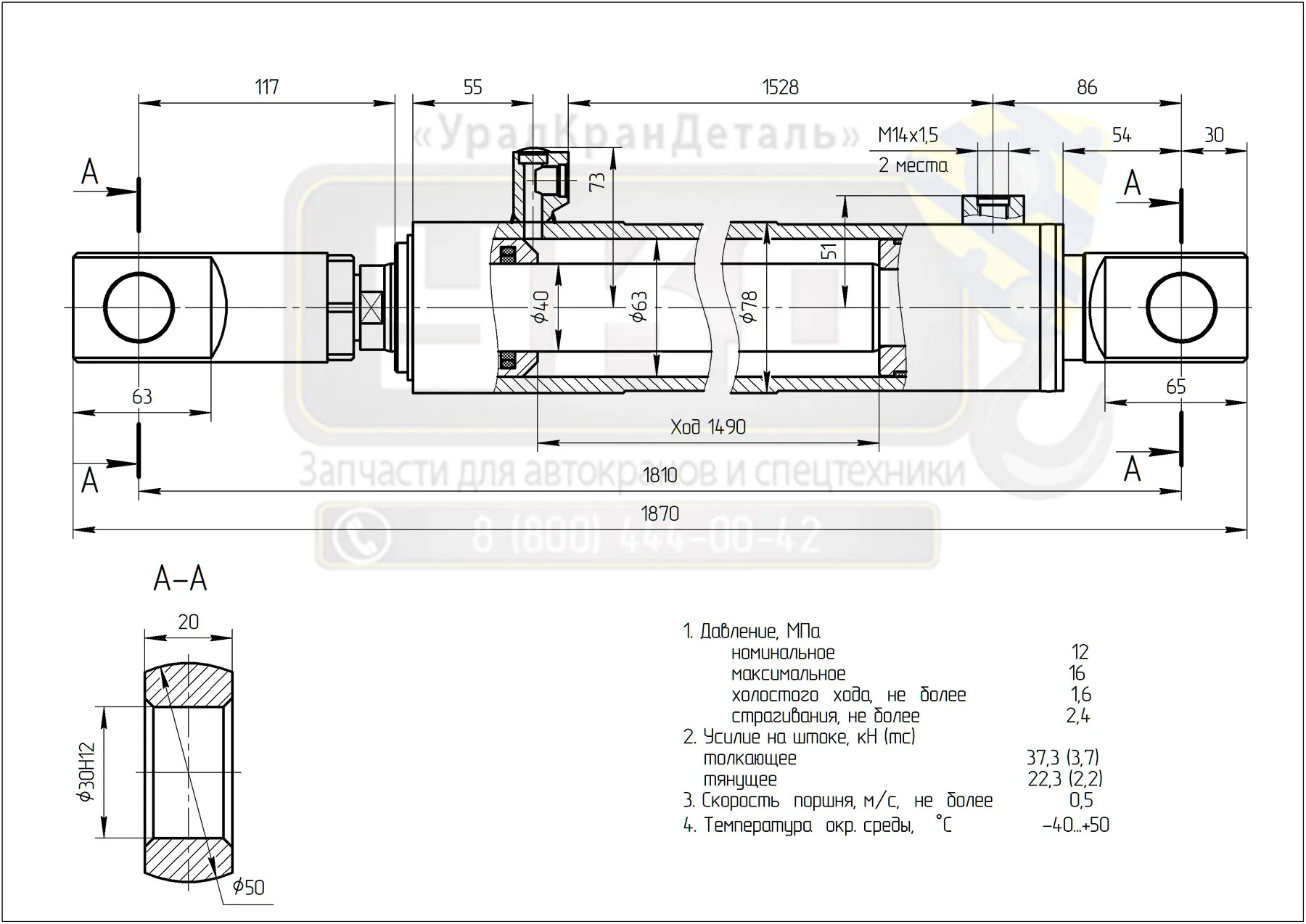

Для наглядности схема гидроцилиндра КС-3574.31.300-1 представлена ниже:
Технические характеристики:
- Ход штока, мм — 1490
- Диаметр поршня, мм — 63
- Диаметр штока, мм — 40
- Номинальное давление, МПа — 18
- Максимальное давление, МПа — 20
- Подводящие отверстия — М14х1,5-6Н
- Масса, кг — 49
